5 x Dispositif de réglage – commande

5.3.2 Affichage de fonctionnement

L'affichage de fonctionnement permet de visualiser les températures du système, les valeurs maximales et de calcul. Après
l'affichage de démarrage, le dispositif de réglage Solaris R3 est automatiquement en mode d'affichage de fonctionnement. Une
valeur de fonctionnement s'affiche et la diode correspondante s'allume.
• En appuyant sur les flèches vous pouvez naviguer entre les quatre valeurs de mesure des températures et la valeur de mesure
du débit (voir Tab. 5-1 et Tab. 5-5).
• En appuyant sur la touche Info, vous pourrez visualiser les valeurs maximales et calculées (voir Tab. 5-2).
La colonne de gauche de l'affichage sert d'affichage du statut. Signification :
– « 1 » dans la première ligne, pompe P1 active.
– « 2 » dans la seconde ligne, pompe de surpression P2 active.
– « B » dans la troisième ligne, le contact de verrouillage du brûleur est actif (voir la section 5.3.7), ou état de panne
(voir chap. 6.1).
– « H » dans la quatrième ligne, fonctionnement manuel actif.

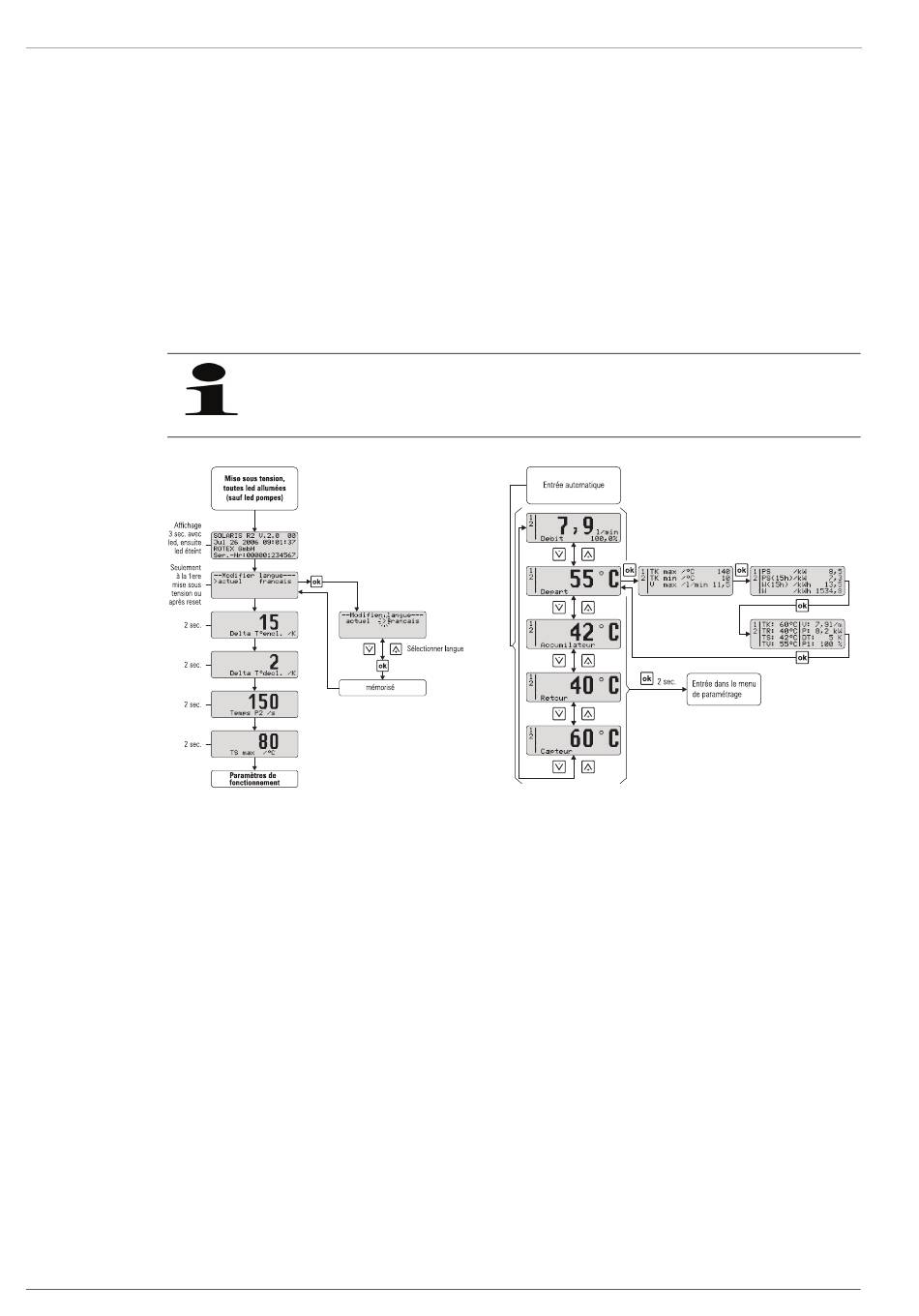

Bild 5-4
5.3.3 Menu de paramétrage
Le menu de paramétrage permet d'afficher et de modifier les paramètres du dispositif de réglage Solaris R3.
• En appuyant une fois pendant plus de 2 secondes sur la touche OK, vous passerez au menu de paramétrage ou vous retour-
nerez à l'affichage de fonctionnement. Pour valider un choix appuyez brièvement sur la touche correspondante. Ceci vous
permet également d'ouvrir l'affichage de menu suivant ou de stocker une valeur modifiée (affichage pendant une seconde
environ de la mention « Gespeichert » (mis en mémoire).
• Vous passerez à l'affichage du paramètre de votre choix à l'aide de la touche OK en mode de modification des paramètres.
Dans le menu de paramétrage (Fig. 5-6) le chemin de menu actif s'affiche dans la première ligne. Dans la colonne de gauche
apparaît un curseur (« > ») et au-dessous un chemin de menu ou un paramètre. A partir de ce point, vous pouvez naviguez dans
chacune des arborescences de menu à l'aide des flèches vers le haut (Touche +) ou vers le bas (Touche – ). Vous pouvez modifier
la valeur réglée à l'aide des flèches. Pour modifier la valeur d'une unité, appuyez brièvement sur la flèche. Pour la modifier plus
rapidement, appuyez plus longuement sur la flèche. Si le paramètre de votre choix a été modifié et que vous ayez atteint la fin de
la liste de paramètres, vous retournez au menu des choix (« Auswahl 2/2 ») (Choix 2/2) et de là à l'affichage de fonctionnement
(voir Fig. 5-6). Le dispositif de réglage fonctionne immédiatement avec les valeurs modifiées des paramètres. Le dispositif de
réglage retourne en mode d'affichage de fonctionnement lorsqu'il n'est pas utilisé pendant environ 10 min.
26
Tant qu'aucun ajustage manuel ou qu'aucun événement selon le Tab. 6-2 n'appelle un autre type d'affichage,
l'affichage des valeurs de mesures ou des informations reste actif. Il pourra être réactivé après des modificati-
ons des paramètres ou une mise en et hors service. Si des valeurs d'informations s'affichent, aucune diode de
contrôle du point de mesure n'est activée.
Affichage de démarrage Bild 5-5 Affichage de fonctionnement
