3 x Montage
Le débit du pompage et de l'alimentation de l'eau circulant dans le système de capteurs solaires peut être différent au niveau des
2 Sanicube, malgré l'égalisation des vannes d'étranglement (FLG). Ceci peut provoquer un « débordement » d'un des deux
Sanicube si une des deux lignes de tarage (Fig. 3-42, Pos. 5) fait défaut. Cette canalisation de raccordement empêche
l'augmentation excessive du niveau de liquide dans un des deux accumulateurs.
2
4
1
Fig. 3-42

3.3.2 Montage de la connexion de l'accumulateur

1. Montage du RPS3 sans mise en place du capot (voir le chapitre 3.2).
2. Dévissez la pièce de recouvrement du raccordement de reflux solaire du 2ème accumulateur.
3. Mettez l'accumulateur Sanicube en place. La distance (milieu de l'accumulateur) doit être de 830 mm. Respectez la distance
au mur conseillée de 200 mm.
4. Préparez la cornière de raccordement de l'accumulateur au niveau du RPS. Pour ce faire, enlevez l'étrier de fixation du côté
de l'expansion et retirez le robinet à boisseau ou les tampons borgnes, en fonction de l'installation préalable (voir la page 13,
etape 4 et 5).
5. Montez la pièce retirée sur la conduite de connexion du reflux prémontée par ROTEX sur la seconde cornière de raccordement
de l'accumulateur.
6. Fixez la canalisation de reflux ainsi complétée à l'aide du raccord à collerette libre (Ø28) sur la sortie libre de la cornière de
raccordement de l'accumulateur.
16
3
8
FLS 20
6
7
FLG
SANICUBE
H
D
SOLARIS
5

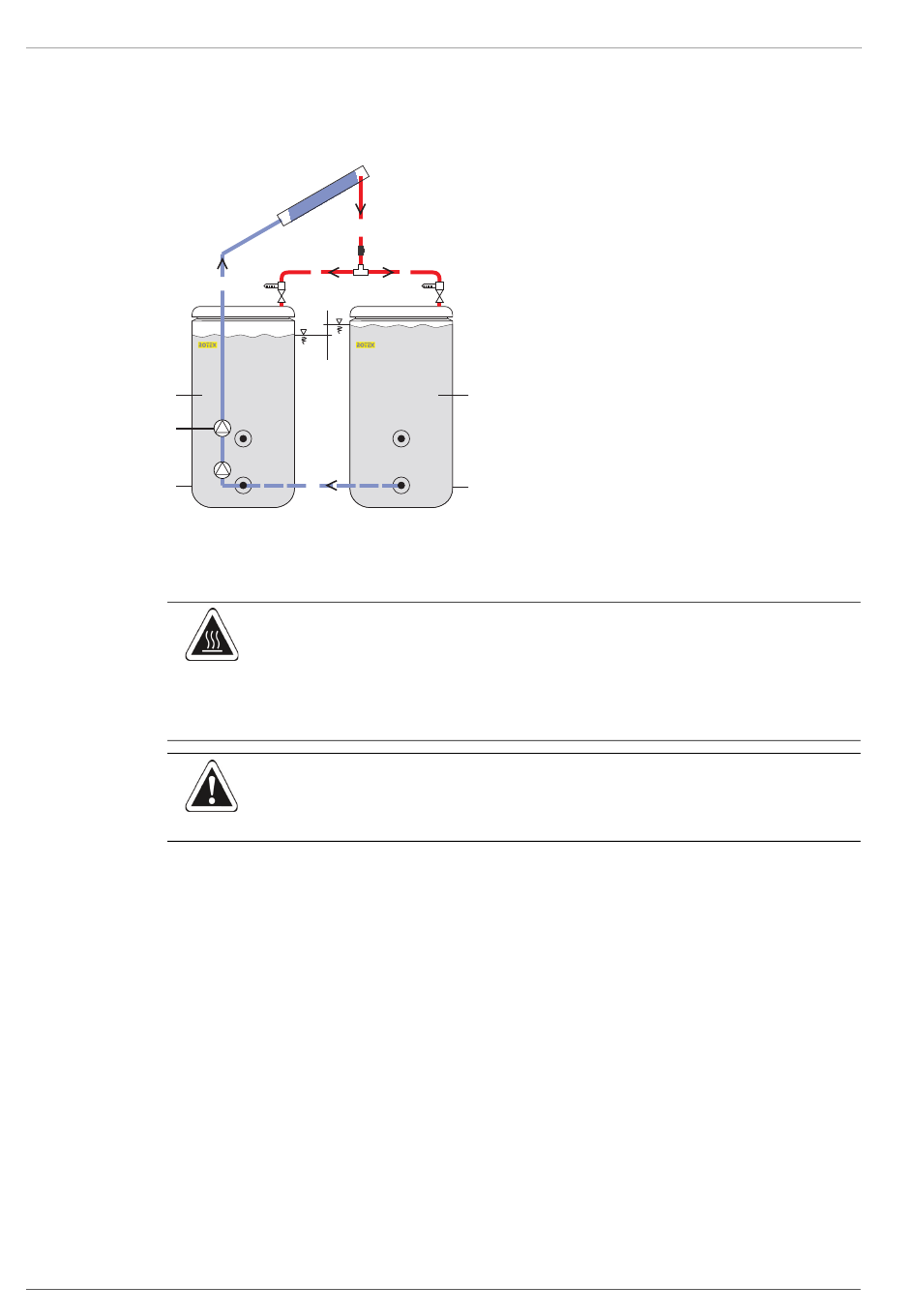

Principe de fonctionnement de la connexion de l'accumulateur
AVERTISSEMENT !
Danger d'ébouillantement par la déconnexion de la CON SX de l'accumulateur ou lors des travaux sur les
composants hydrauliques de la station de pompage et de réglage (par exemple lors du remplacement d'une
pompe).
• Videz l'accumulateur avant toute intervention sur la canalisation de raccordement ou sur les composants
hydrauliques.
ATTENTION !
Il est possible qu'une grande quantité d'eau s'écoule du Sanicube lors du montage.
• Montez le kit d'expansion de l'accumulateur Solaris avant de remplir le Sanicube (zone hors pression).
6
FLG
SANICUBE
SOLARIS
2
1
1 Sanicube Solaris
2 Zone hors pression
3 Groupe de capteurs solaires
4 Station de réglage et de pompage RPS3
5 Canalisation de raccordement du reflux
(zone hors pression)
6 Canalisation de répartition
d'alimentation Solaris
7 Canalisation de reflux Solaris
8 Canalisation d'alimentation Solaris
DH Différence de niveau dans la zone hors
pression de l'accumulateur
FLS20
FlowSensor (sonde de débit)
FLG FlowGuard (contrôle du débit)
