2
Fig. 3-43
1
2
3
7. Fixez la canalisation de reflux sur le raccord du reflux du second accumulateur à l'aide d'un écrou d'accouplement. En outre,
placez auparavant le joint plat livré dans l'écrou d'accouplement.
8. Enlevez le couvercle de fermeture inférieur du capot du côté correspondant.
9. Mettez le capot sur le réservoir de l'accumulateur.
10. Montez chacun des raccords de l'alimentation solaire avec un FlowGuard (en option) (voir section 3.2.2).
11. Montez les lignes de connexion d'alimentation sur la pièce de connexion en T (gauche/droite).
12. Placz le joint plat sur les deux FlowGuard et fixez-les à l'aide d'un écrou d'accouplement.
13. Placez le joint sur la pièce de connexion en T et vissez le double écrou d'accouplement (1").
14. Mettez le joint en place sur le double écrou d'accouplement (1").
15. Vissez le FlowSensor avec le double écrou d'accouplement (1") (voir section 3.2.2).
FA ROTEX Solaris RPS3 - 08/2007
A G
L
C O
N
S X
A

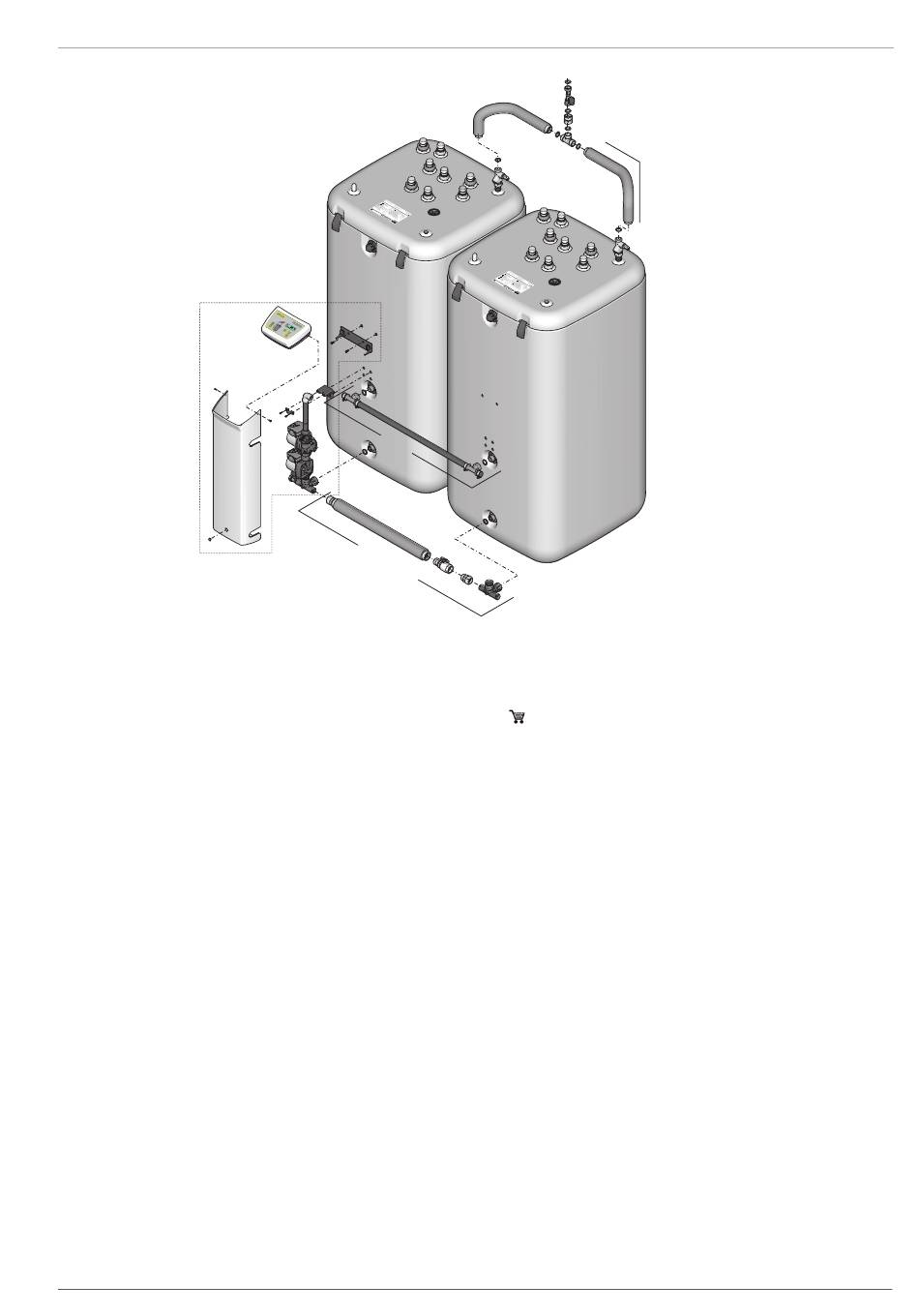

Montage de la connexion de l'accumulateur
ROTEX SCS, GSU
Station de réglage et de pompage RPS3
Canalisation de répartition d'alimentation
Solaris
FLS 20
3
4
FLG
3
1
4 Pièce de connexion en T
AGL Raccordement pourconduite de
compensation
(AGL, 16 01 08)
3 x
CON SX
B
FLG
CON SX A Set d'expansion de l'accumulateur
(dessous)
CON SX B Set d'expansion de l'accumulateur
(dessus)
FLS20 FlowSensor (sonde de débit)
FLG FlowGuard (contrôle du débit)
Montage
