3 x Montage

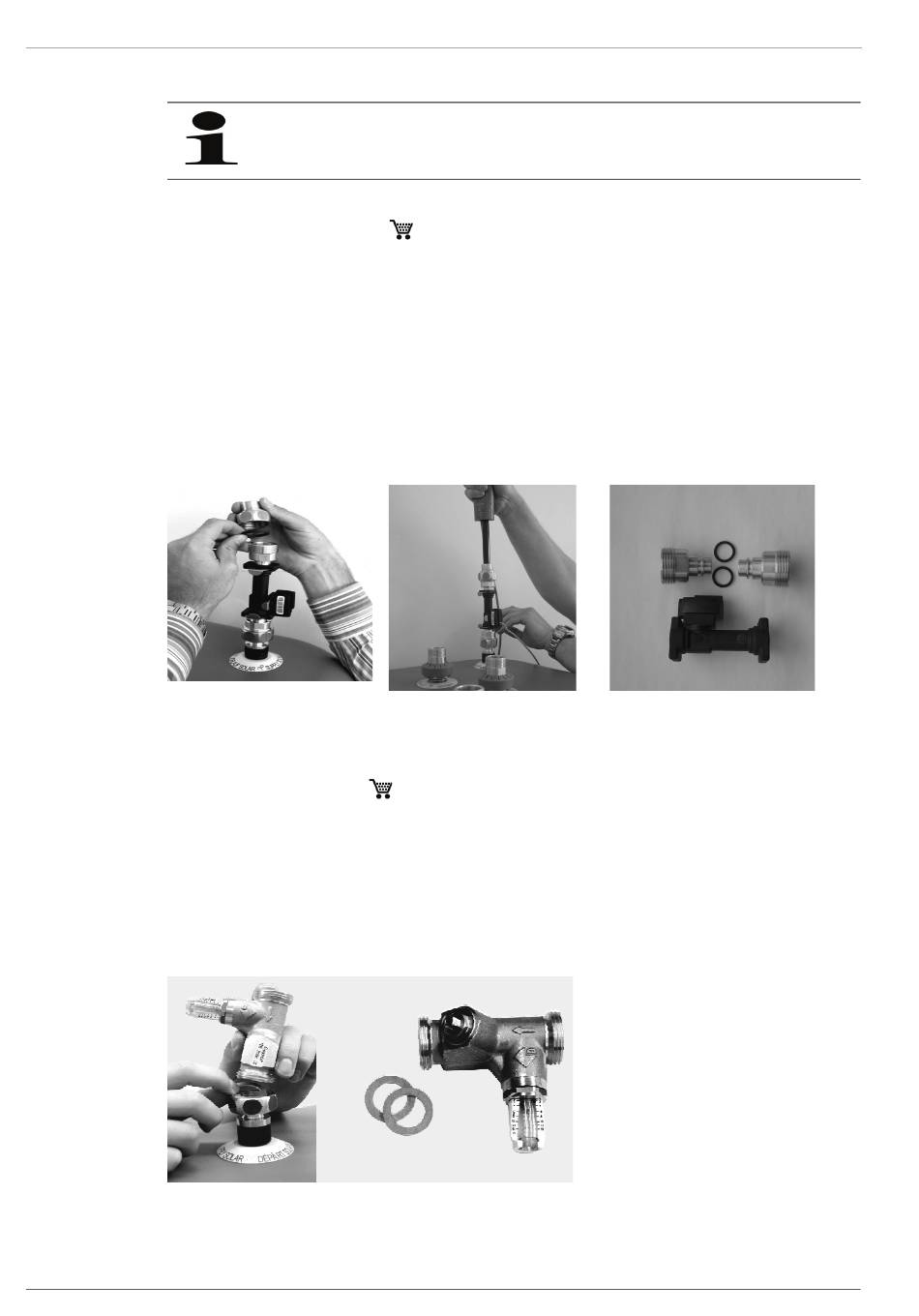

3.2.2 Montage des capteurs

FlowSensor

Le FlowSensor Solaris FLS20 (Fig. 3-35,
simultanément le débit du groupe de capteurs solaires et la température d'alimentation. Le domaine de mesure est compris entre
0 et 20 l/min (débit) et entre 0 et 120 °C (température d'alimentation). Les valeurs de mesure sont affichées sur le dispositif de
réglage Solaris R3. Le dispositif de réglage Solaris R3 prend automatiquement en charge le réglage du débit en modulant la vitesse
de rotation de la pompe lorsque celle-ci est en fonctionnement.
1. Mettez le joint en FlowSensor (Fig. 3-33).
2. Vissez le FlowSensor sur l'alimentation solaire de l'accumulateur.
3. Mettez en place le joint et le raccord à collerette enfichable sur l'entrée du FlowSensor.
4. Insérez le tuyau d'alimentation préparé dans le raccord à collerette du FlowSensor.
5. Raccordez la sonde au câble du FlowSensor du dispositif de commande.
Fig. 3-33
FlowGuard
Le Solaris FlowGuard FLG (Fig. 3-37,
affichage du débit intégré. Elle permet de réguler le débit par modulation du groupe de capteurs solaires. L'affichage est compris
entre 2 et 16 l/min.
1. Mettez le joint en FlowGuard (Fig. 3-36).
2. Mettez FlowGuard en position et fixez-le.
3. Mettez en place le joint et le raccord à collerette enfichable sur l'entrée du FlowGuard.
4. Insérez le tuyau d'alimentation préparé dans le raccord à collerette du FlowGuard.
Fig. 3-36
14
Lors du montage, veillez à respecter la direction du flux de l'installation de mesure.
Etape 1 Fig. 3-34
16 41 02) est également disponible en option. Il s'agit d'une soupape d'ajustage avec
Etapes 1 + 2 Fig. 3-37
16 41 07), disponible en option, est un dispositif de mesure permettant d'obtenir
Etape 2
Accessoire FlowGuard FLG
Fig. 3-35 Accessoire FlowSensor FLS20
livré avec câble de 3 m
FA ROTEX Solaris RPS3 - 08/2007
