7 x Intégration du système hydraulique
7 Intégration du système hydraulique
Fig. 7-1
1) L'échangeur tube-foyer en acier fin de support de chauffage situé dans le Sanicube Solaris peut transmettre environ 0,2 kW par degré Kelvin d'élévation de
température par rapport à la température moyenne dans la zone solaire de l'accumulateur.
2) Le second échangeur de charge tube-foyer en acier fin de support de chauffage situé dans le Sanicube Solaris peut transmettre environ 1,0 kW par degré
Kelvin d'élévation de température par rapport à la température moyenne dans la zone d'eau chaude de l'accumulateur.
36
AVERTISSEMENT !
Les capteurs solaires peuvent atteindre des températures élevées. Lors de l'installation de l'eau chaude mettez
en place des protections suffisantes contre l'ébouillantement (par exemple un dispositif de mélange d'eau
chaude automatique).
ATTENTION !
Les installations ROTEX peuvent être équipées de freins gravitationnels (
ci sont adaptés à des températures d'utilisation maximales de 95 °C. Si vous désirez exploiter un échangeur
thermique avec une température supérieure à 95 °C, il faudra installer un autre frein gravitationnel.
Vous trouverez ci-dessous un choix des schémas d'installation les plus fréquents. Ceux-ci ne sont fournis qu'à
titre d'exemple en ne remplacent aucunement une planification soignée de votre installation. Vous trouverez
d'autres schémas sur le site Internet de ROTEX.

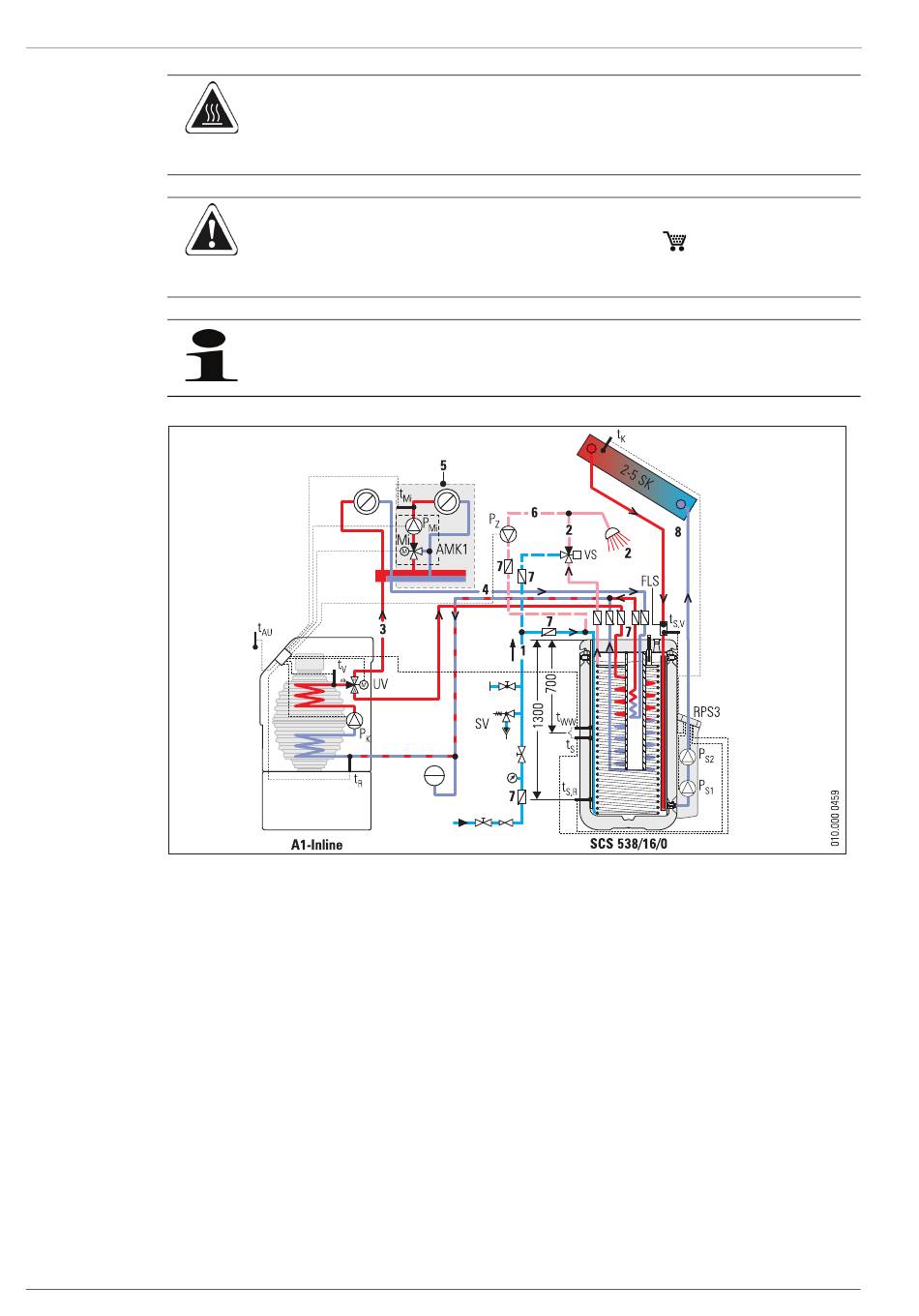

Connexion standard Solaris avec SCS 538/16/0
1) 2)
16 50 70) en plastique. Ceux-
