7.2.11

Brochage du codeur

Remarque
Le codeur n'est pas inclus dans la fourniture.
Des informations plus détaillées figurent dans la documentation SINAMICS.
7.2.12 Suggestion de mise à la terre
Remarque
Sur le boîtier de broche / flasque palier, la connexion électrique d'un conducteur de
protection doit être suffisamment conductrice.
La connexion du boîtier de broche / flasque palier à l'enveloppe réfrigérante doit être
suffisamment conductrice.
• Utiliser un conducteur de protection présentant la section minimale requise.
• Lors de la mise à la terre, veiller à ce que la jonction conductrice entre le conducteur de
protection et la boîte à broches soit fournie et protégée contre la corrosion (p. ex. les faces
de raccordement dénudées et graissées avec de la vaseline).
1
2
3
4
5

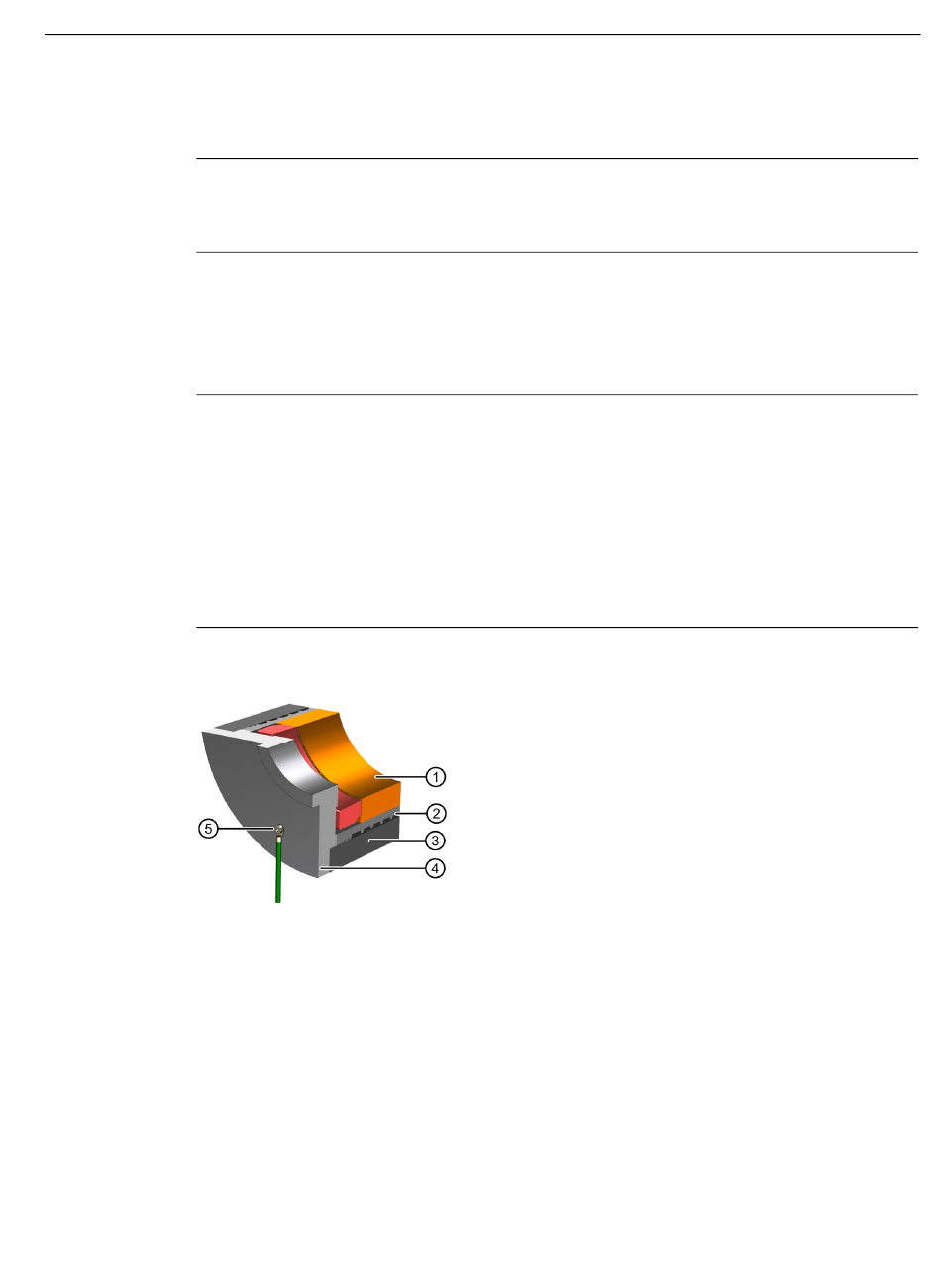

Figure 7-13
Moteurs incorporés SIMOTICS M-1FE2
Manuel de montage, 10/2021, A5E50074509D AB
Stator
Enveloppe réfrigérante
Boîtier de la broche
Flasque-palier
Borne de terre avec vis M8
Suggestion de mise à la terre
Raccordement
7.2 Raccordement électrique
167
