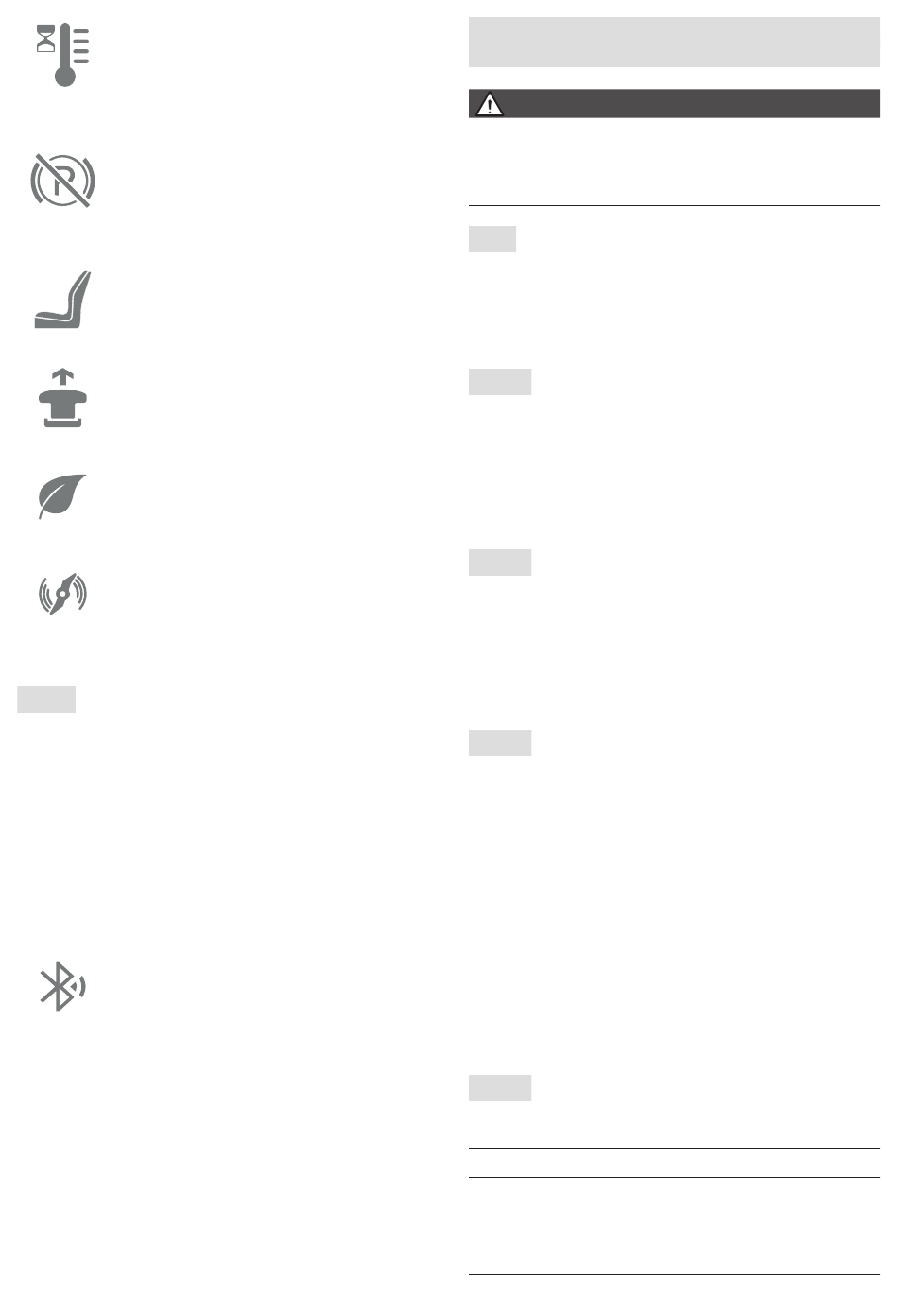

Symbol Übertemperatur des
Reglers und/oder des Motors
Das Symbol Abb. 7.N zeigt an, dass
die elektrischen Komponenten
überhitzt sind. Siehe Kap. 15.
Symbol des Einschalt-/
Abschalthebels des Antriebs
Das Symbol Abb. 7.O leuchtet auf,
wenn der Antrieb nicht eingeschaltet
ist (siehe Abs. 6.3 und Kap. 15).
Symbol Bediener an Bord
Das Symbol Abb. 7.P leuchtet
auf, wenn der Bediener nicht auf
dem Sitz ist (siehe Abs. 7.2.2).
Symbol Not-Aus-Taste
Das Symbol Abb. 7.Q leuchtet
auf, wenn die Not-Aus-Taste
aktiviert wurde (siehe Abs. 6.5).
ECO-Symbol
Das Symbol Abb. 7.J
leuchtet auf, wenn der ECO-
Schnittmodus gewählt ist.
TURBO-Symbol
Das Symbol Abb. 7.R leuchtet
auf, wenn der TURBO-
Schnittmodus gewählt ist.

BLUETOOTH-FUNKTION

6.9
Die Bluetooth-Funktion ermöglicht eine direkte
kabellose Verbindung zwischen der Maschine
und einem Mobilgerät in kurzer Entfernung.
Auf dem Mobilgerät muss eine entsprechende
App für den Datenaustausch installiert sein:
1. Die App laden Sie über den in Abb. 37
dargestellten QR-Code herunter.
2. befolgen Sie die Anweisungen.
Die Bluetooth-Verbindung wird
beim Einschalten der Maschine
automatisch hergestellt und
die Verbindung mit dem
Mobilgerät wird durch das
Symbol in Abb. 7 bestätigt.
Prüfen Sie, ob die Verbindung zum
Mobilgerät/zur App hergestellt wurde.
7. GEBRAUCH DER MASCHINE"
ANGEGEBEN VOR
WARNHINWEIS
Die zu befolgenden Sicherheitsnormen
werden in Kap. 2 beschrieben. Diese Angaben
müssen sehr genau berücksichtigt werden, um
schwere Gefahren und Risiken zu vermeiden.
7.1

VORBEREITENDE ARBEITSSCHRITTE

Vor dem Beginn der Arbeit muss man eine Reihe
von Kontrollen und Arbeiten durchführen, um
sicherzustellen, dass die besten Ergebnisse
erzielt und maximale Sicherheit erreicht wird.
7.1.1 Kontrolle der Batterien
Bevor Sie das Gerät nach dem Kauf
zum ersten Mal benutzen, laden Sie die
Batterien vollständig auf (Abs. 8.2.2).
Überprüfen Sie vor jeder Verwendung den
Ladezustand der Batterien (Abb. 7.F).
7.1.2 Einstellung des Sitzes
Um die Sitzposition zu ändern, lösen Sie
die vier Befestigungsschrauben (Abb.
10.A) und schieben Sie den Sitz entlang
der Schlitze der Halterung. Sobald Sie die
gewünschte Position gefunden haben, ziehen
Sie die vier Schrauben (Abb. 10.A) fest.
7.1.3 Reifendruck
Der korrekte Reifendruck ist eine wesentliche
Voraussetzung für die perfekte Ausrichtung
der Schneidwerkzeugbaugruppe
und folglich, um einen gleichmäßig
gemähten Rasen zu bekommen.
1. Die Schutzkappen ausschrauben.
2. Die Ventile mit einem Druckluftanschluss
verbinden, der mit einem Druckmesser
(Abb. 11) versehen ist.
3. Den Druck nach der in der
Tabelle "Technische Daten"
gezeigten Werte einstellen.
7.1.4 Vorbereitung der Maschine
beim Betrieb
HINWEIS
Mit dieser Maschine können Sie den Rasen auf
verschiedene Arten mähen; vor Arbeitsbeginn
sollte die Maschine entsprechend der
gewünschten Schnittart eingestellt werden.
DE - 15
