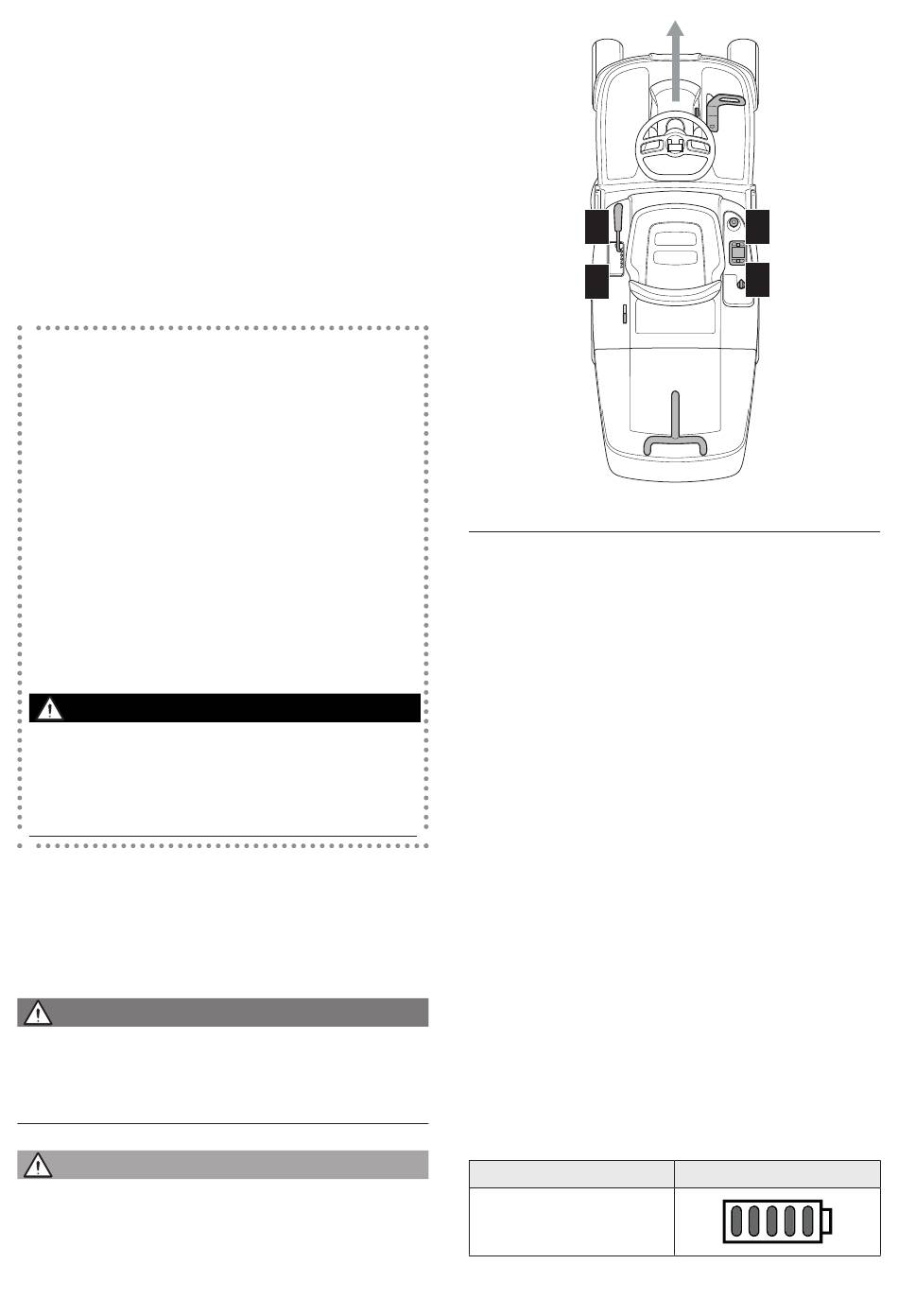

a. Charge de la batterie à bord
Pour recharger la batterie :
1. Approcher la machine à une prise de
courant et enlever la clé (fig. 6.A) ;
2. Soulever le siège ;
3. Soulever le bouchon de la prise
de recharge (fig. 16.A) ;
4. Brancher le chargeur de batterie fourni
de série (fig. 17.A) à la prise de recharge
avec la baïonnette de fixation appropriée
du connecteur correspondant (fig. 17.B) ;
5. Brancher le chargeur de batterie à
la prise de secteur, en insérant la
fiche correspondante (fig. 18).
Pour recharger la batterie, une prise munie
d'un interrupteur différentiel de sécurité
(fig. 19.A) est fournie en option, dans laquelle
brancher le câble de recharge (fig. 19.E).
La prise avec interrupteur différentiel
de sécurité doit être branchée à
la prise de secteur et le test de
fonctionnement doit être effectué:
1. Appuyer sur le bouton « RESET »
(fig. 19.B) pour mettre en marche. Le
voyant « ON » (fig. 19.C) doit s'allumer.
2. Appuyer sur le bouton « TEST »
(fig. 19.D) pour effectuer le test de
fonctionnement. Le voyant « OFF »
(fig. 19.C) doit s'allumer.
DANGER
Si le test de fonctionnement donne un
résultat négatif, la prise avec interrupteur
différentiel ne doit pas être utilisée. Si le test
de fonctionnement donne un résultat positif,
on pourra l'utiliser en procédant à la recharge.
Pendant la recharge les voyants de
signalisation de la batterie (fig. 7.F) clignotent
de manière progressive. Lorsque chaque
seuil de recharge est atteint, le voyant
correspondant reste allumé de manière fixe,
tandis que les autres continuent à clignoter.
ATTENTION
Après 24 heures de fonctionnement le
chargeur de batterie embarqué se désactive
et les batteries ne continuent pas à être
chargées pendant un temps indéterminé.
INSTRUCTION
La charge des batteries installées se produit
en séquence. Il est donc conseillé d'effectuer
toujours un cycle complet de charge.
3
4
b. Charge de la batterie en
dehors de la machine
Pour recharger la batterie :
1. Ouvrir la trappe (fig. 20.A) du
logement des batteries.
2. Appuyer sur le bouton de déverrouillage
situé sur la batterie (fig. 32.A) et
retirer la batterie (fig. 32.B).
3. Insérer la batterie (fig. 33.A) dans
le logement correspondant du
chargeur de batterie (fig. 33.B).
4. Brancher le chargeur de batterie (fig. 33.B)
sur une prise de courant, avec une tension
correspondant à celle indiquée sur la plaque.
5. Procéder à la recharge complète
en suivant les instructions de la
notice du chargeur de batterie.
6. Une fois la recharge terminée, retirer la
batterie (fig. 34.A) de son logement dans
le chargeur de batterie (fig. 34.B).
7. Débrancher le chargeur de
batterie (fig. 34.B) du secteur.
8. Réintroduire la batterie (fig. 35.A) dans
son logement sur la machine et refermer
la trappe du logement des batteries.
Les batteries peuvent continuer à être
chargées pendant un temps indéterminé.
État de charge (SOC) Allumage du voyant
SOC > 80 %
FR - 21
