PE U V W
M 3~

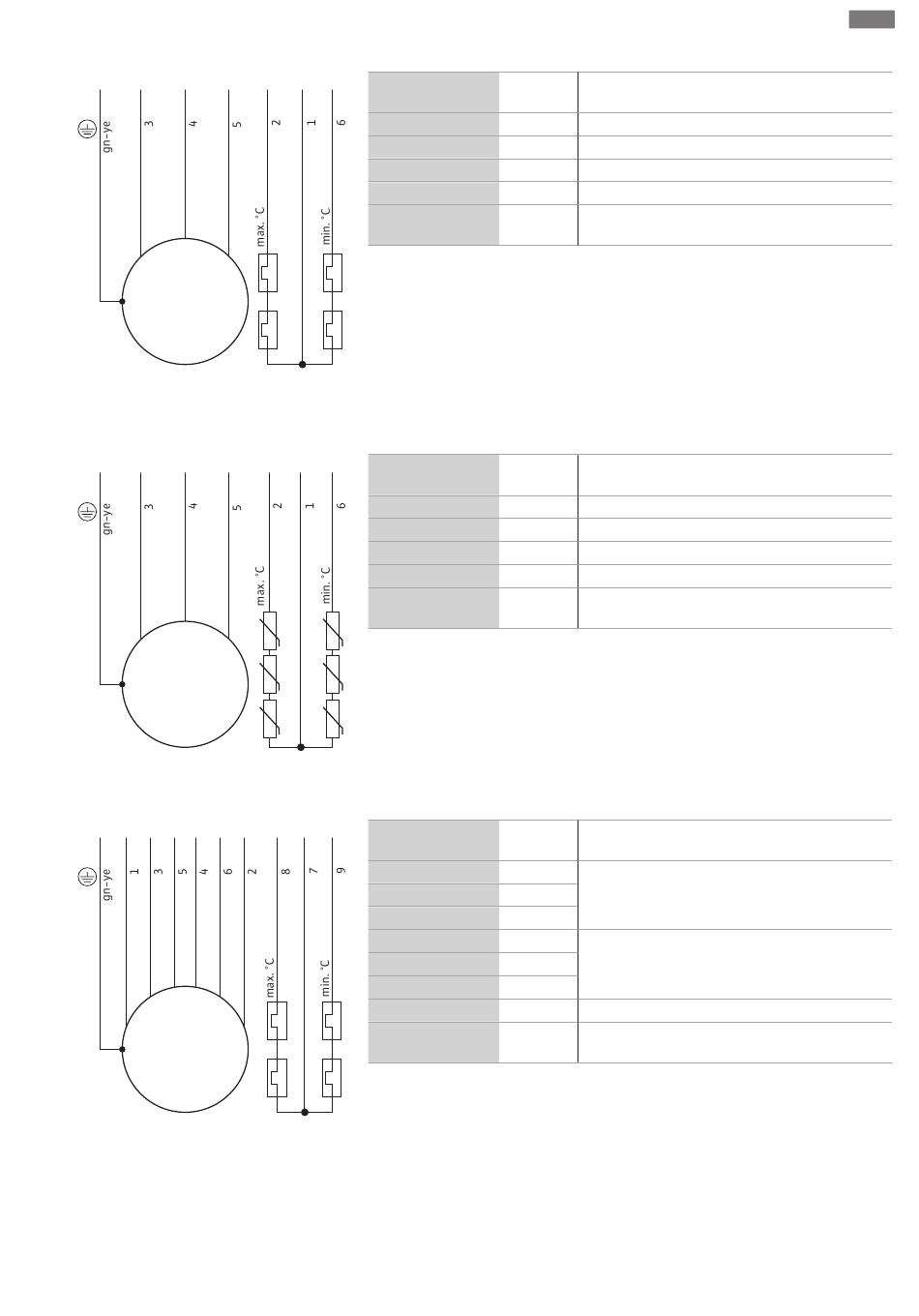

Fig. 11: Схема на свързване: Трифазен
мотор P17, директно свързване, биметален
сензор
PE U V W
M 3~
Fig. 12: Схема на свързване: Трифазен
мотор P17, директно свързване, PTC сензор
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 13: Схема на свързване: Трифазен
мотор P17, свързване звезда-триъгълник,
биметален сензор
Инструкция за монтаж и експлоатация Wilo-Rexa PRO
Монтаж и електрическо свързване
21 20 22
Жило
1, 2, 6
3
4
5
Зелено/жълто (gn-
ye)
11 10 12
Жило
1, 2, 6
3
4
5
Зелено/жълто (gn-
ye)
21 20 22
Жило
1
3
5
4
6
2
7, 8, 9
Зелено/жълто (gn-
ye)
Обозначен Клема
ие
20, 21, 22 Контрол на намотките на електродвигателя
U L1
V L2
W L3
PE Земя
Обозначен Клема
ие
10, 11, 12 Контрол на намотките на електродвигателя
U L1
V L2
W L3
PE Земя
Обозначен Клема
ие
U1 Захранване от мрежата (начало на намотка)
V1
W1
U2 Захранване от мрежата (край на намотка)
V2
W2
20, 21, 22 Контрол на намотките на електродвигателя
PE Земя
