Wilo Rexa PRO Notice De Montage Et De Mise En Service page 604

mk
PE U V W
M 3~

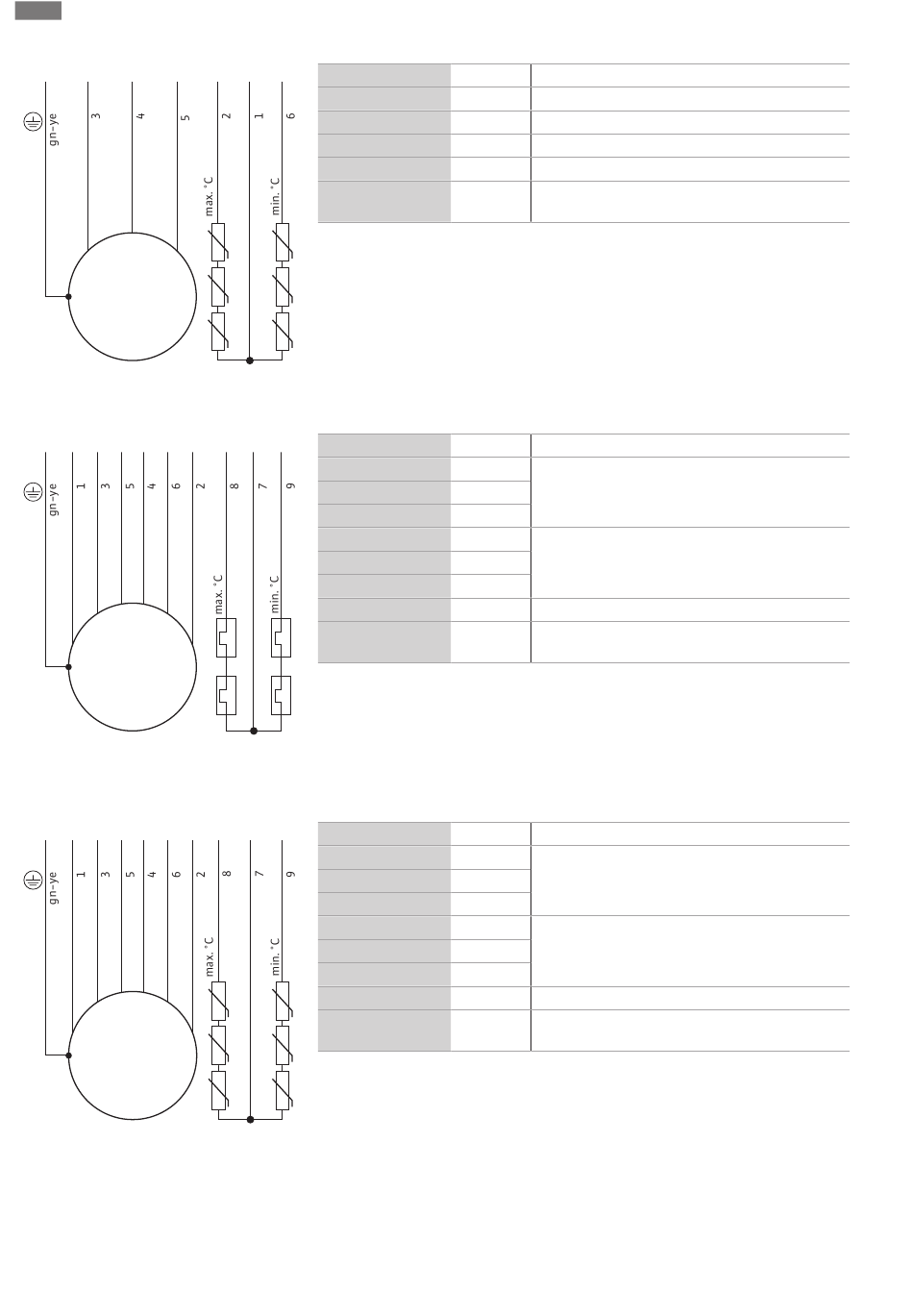

Fig. 12: План на приклучување: Трифазен
мотор P17, директен старт, PTC-сензор
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 13: План на приклучување: Трифазен
мотор P17, стартување со ѕвезда-
триаголник, биметален сензор
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 14: План на приклучување: Трифазен
мотор P17, стартување со ѕвезда-
триаголник, PTC-сензор
604
Инсталација и електрично поврзување
11 10 12
Жица
1, 2, 6
3
4
5
Жолто/зелено
(gn-ye)
21 20 22
Жица
1
3
5
4
6
2
7, 8, 9
Жолто/зелено
(gn-ye)
11 10 12
Жица
1
3
5
4
6
2
7, 8, 9
Жолто/зелено
(gn-ye)
Опис Стега
10, 11, 12 Надгледување на намотката на моторот
U L1
V L2
W L3
PE Земја
Опис Стега
U1 Приклучување на мрежа (почеток на намотка)
V1
W1
U2 Приклучување на мрежа (крај на намотка)
V2
W2
20, 21, 22 Надгледување на намотката на моторот
PE Земја
Опис Стега
U1 Приклучување на мрежа (почеток на намотка)
V1
W1
U2 Приклучување на мрежа (крај на намотка)
V2
W2
10, 11, 12 Надгледување на намотката на моторот
PE Земја
WILO SE 2019-02
