PE U V W
M 3~

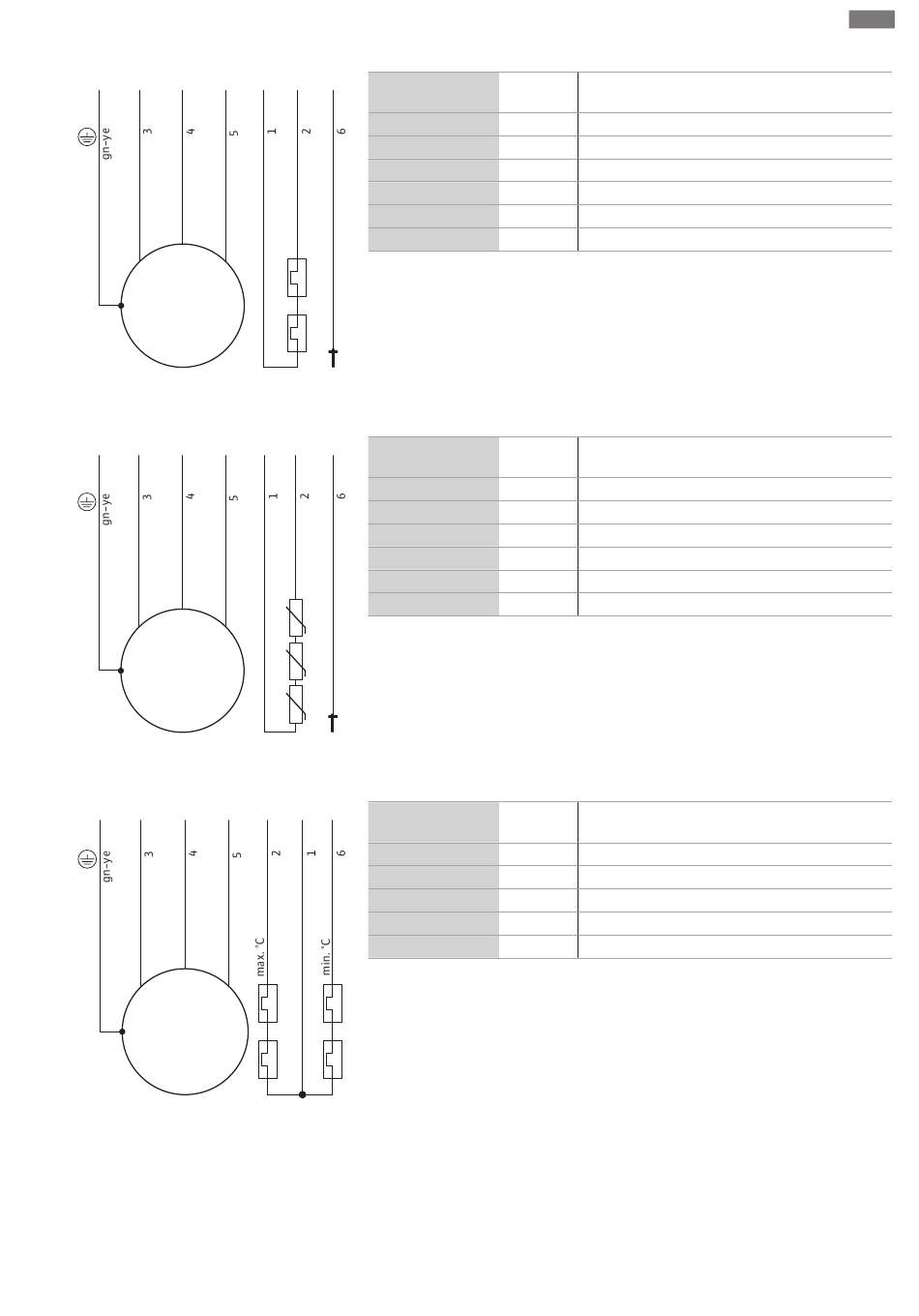

Fig. 9: Aansluitschema: Draaistroommotor P13,
directe start, bimetaalsensor
PE U V W
M 3~
Fig. 10: Aansluitschema: Draaistroommotor
P13, directe start, PTC-sensor
PE U V W
M 3~
Fig. 11: Aansluitschema: Draaistroommotor
P17, directe start, bimetaalsensor
Inbouw- en bedieningsvoorschriften Wilo-Rexa PRO
Installatie en elektrische aansluiting
20 21 DK
Ader
1, 2
3
4
5
6
Groen/geel (gn-ye)
10 11 DK
Ader
1, 2
3
4
5
6
Groen/geel (gn-ye)
21 20 22
Ader
1, 2, 6
3
4
5
Groen/geel (gn-ye)
Omschrij- Klem
ving
20, 21 Bewaking motorwikkeling
U L1
V L2
W L3
DK Bewaking motorruimte
PE Aarde
Omschrij- Klem
ving
10, 11 Bewaking motorwikkeling
U L1
V L2
W L3
DK Bewaking motorruimte
PE Aarde
Omschrij- Klem
ving
20, 21, 22 Bewaking motorwikkeling
U L1
V L2
W L3
PE Aarde
nl
