fi
PE U V W
M 3~

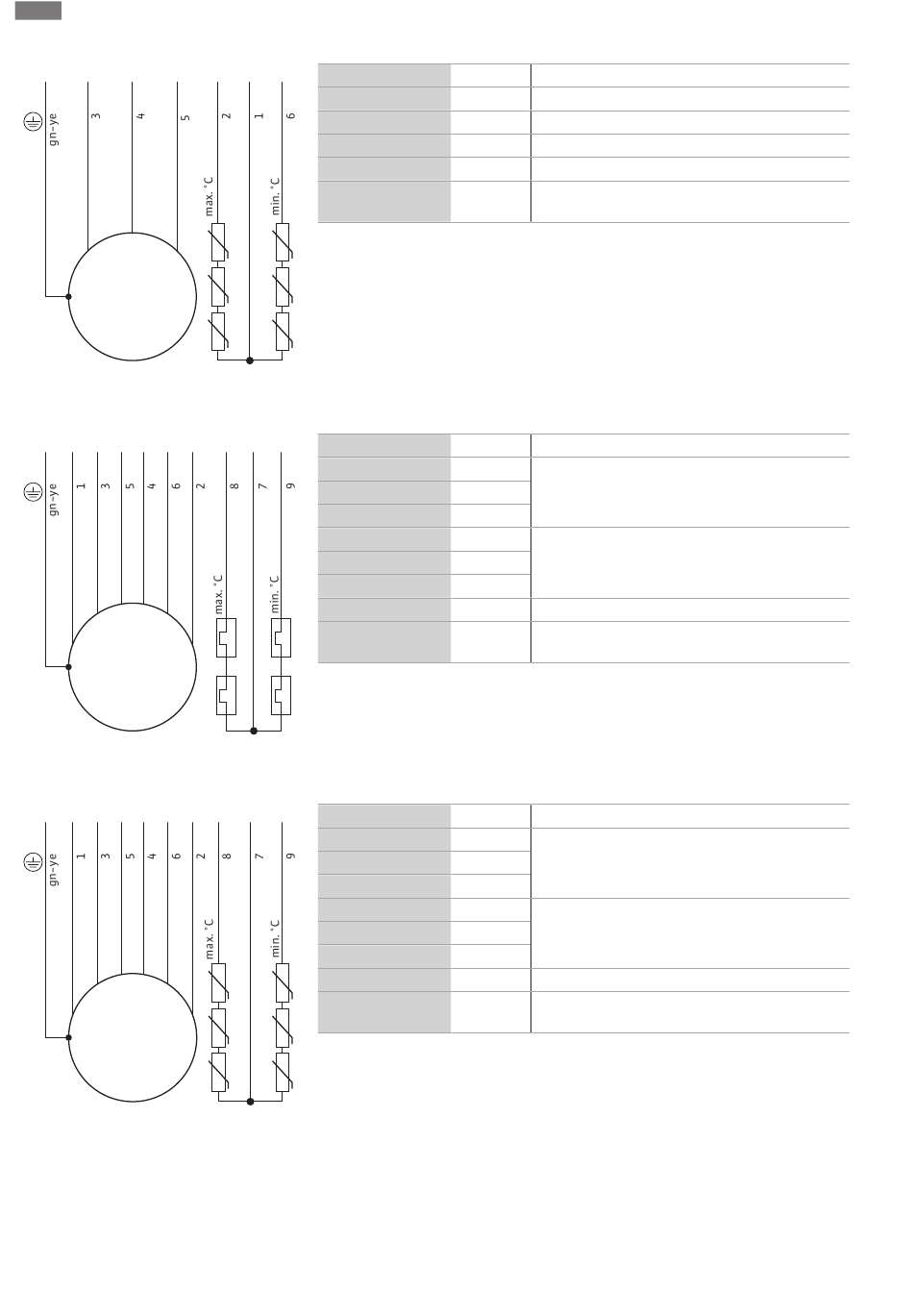

Fig. 12: Liitäntäkaavio: 3-vaihevirtamoottori
P17, suorakäynnistys, PTC-anturi
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 13: Liitäntäkaavio: 3-vaihevirtamoottori
P17, tähti-kolmio-käynnistys, bi-metallianturi
PE U1 V1 W1 U2 V2 W2
M 3~
Fig. 14: Liitäntäkaavio: 3-vaihevirtamoottori
P17, tähti-kolmio-käynnistys, PTC-anturi
6.5.5 Valvontalaitteiden liitäntä
246
Asennus ja sähköliitäntä
11 10 12
Johdin
1, 2, 6
3
4
5
Vihreä/keltainen
(gn-ye)
21 20 22
Johdin
1
3
5
4
6
2
7, 8, 9
Vihreä/keltainen
(gn-ye)
11 10 12
Johdin
1
3
5
4
6
2
7, 8, 9
Vihreä/keltainen
(gn-ye)
Katso oheisesta liitäntäkaaviosta tarkempia tietoja liitännästä ja valvontalaitteiden
mallista. Anna sähköliitäntä aina sähköalan ammattilaisen tehtäväksi!
HUOMAUTUS! Yksittäiset johtimet on merkitty liitäntäkaavion mukaan. Älä katkaise
johtimia! Johdinmerkintöjen ja liitäntäkaavion välillä ei ole muuta järjestystä.
Nimike Liitin
10, 11, 12 Moottorin käämityksen valvonta
U L1
V L2
W L3
PE Maa
Nimike Liitin
U1 Verkkoliitäntä (käämityksen alku)
V1
W1
U2 Verkkoliitäntä (käämityksen loppu)
V2
W2
20, 21, 22 Moottorin käämityksen valvonta
PE Maa
Nimike Liitin
U1 Verkkoliitäntä (käämityksen alku)
V1
W1
U2 Verkkoliitäntä (käämityksen loppu)
V2
W2
10, 11, 12 Moottorin käämityksen valvonta
PE Maa
