MONTAGE UND VORBEREITUNG
(7.1)

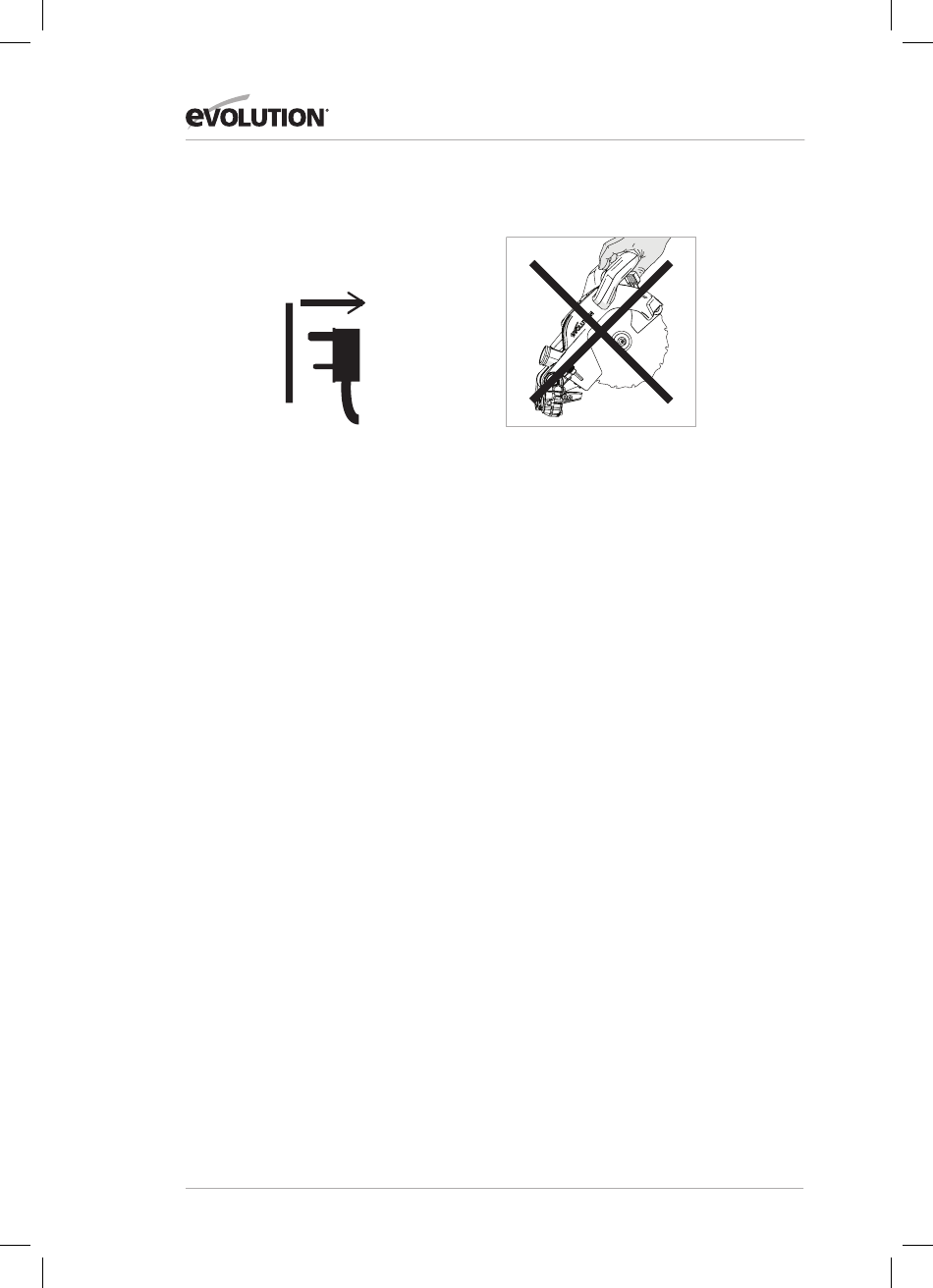

WARNUNG: Trennen Sie die Säge immer von
der Stromquelle, bevor Sie Einstellungen
vornehmen.
Für die Inbetriebnahme dieser Maschine ist eine
kleinere Montage erforderlich.
Mit dem Zusammenbau dieser Maschine erhält
der Besitzer/Betreiber wertvolle Einblicke in
seine vielen erweiterten Funktionen. Dies sollte
es dem Betreiber ermöglichen, die Maschinen
komplett auszuschöpfen, sobald die Montage
abgeschlossen ist.
Hinweis: Studieren Sie die Diagramme der
zusammengebauten Maschine auf Seite 12 und
Seite 13. Sie erhalten wertvolle Einblicke, die Ihnen
bei der Montage helfen werden.
BENÖTIGTE WERKZEUGE
FÜR MONTAGE & EINSTELLUNGEN
Sechskantschlüssel – Mitgeliefert in einer
speziellen Aufbewahrungsposition auf der
Maschine. (Abb. 1)
Schlitzschraubendreher – Nicht mitgeliefert.
Hinweis: Der Montageprozess ist eine
„einmalige Montage".
Sobald die Montage erfolgreich abgeschlossen
ist, sollte kein Versuch unternommen werden, die
Maschine auseinanderzubauen.
Die Klinge und einige andere kleinere Teile müssen
auch vom Besitzer/Betreiber montiert werden.
Hinweis: Eine Sicherheitsüberprüfung muss
durchgeführt werden, sobald die Montage
abgeschlossen ist und bevor die Maschine
verwendet wird - siehe Seite 34
WARNUNG: Stecken Sie den Schneidekopf
unter keinen Umständen in die
www.evolutionpowertools.com
Stromversorgung und versuchen Sie es, als
Handkreissäge zu verwenden.
KENNEN SIE DIE TEILE
Es sind vier (4) Hauptteile zu montieren
(einschließlich der Klinge) und zwei (2) andere
kleinere Teile zu verbinden. Zusätzlich muss die
Klinge (mitgeliefert) montiert werden.
• Die Drehbasis und der Kegelhals (Abb. 2)
• Die Wagenschlitten (Abb. 3)
• Der Schneidekopf (In der nach unten
verriegelten Position, wie aus der Verpackung
entfernt) (Abb. 4)
• Die Klinge (Abb. 5)
Hinweis: Die Klinge sollte der letzte Teil
sein. Sie darf erst nach Fertigstellung des
Montagevorganges montiert werden und
die Maschine muss den Sicherheitskontrollen
während der Montage unterzogen werden - siehe
Seite 34
DER FESTSTELLKNOPF DES GEHRUNGSGRIFFS
(Abb. 6)
Der Gewindezapfen des Feststellknopfes
gleitet durch ein Loch an der Vorderseite des
Gehrungsgriffes (Abb. 7) und wird dann in einen
Innengewindebolzen geschraubt, welcher sich im
Boden der Maschine befindet.
DER KEGELHALS
Hinweis: Der Kegelhals wird passend für den
Drehtisch geliefert. Der Kegelhals sollte für die 0˚-
Position eingestellt werden.
• Lösen Sie die Kegelverriegelungsschraube mit
dem Abschrägungsfeststellgriff. (Abb. 8)
• Drehen Sie den Kegelhals in die Senkrechte
Position, so dass sich dieser in der 0-Grad-
Stoppposition befindet.
• Stellen Sie den Abschrägungsfeststellgriff fest.
