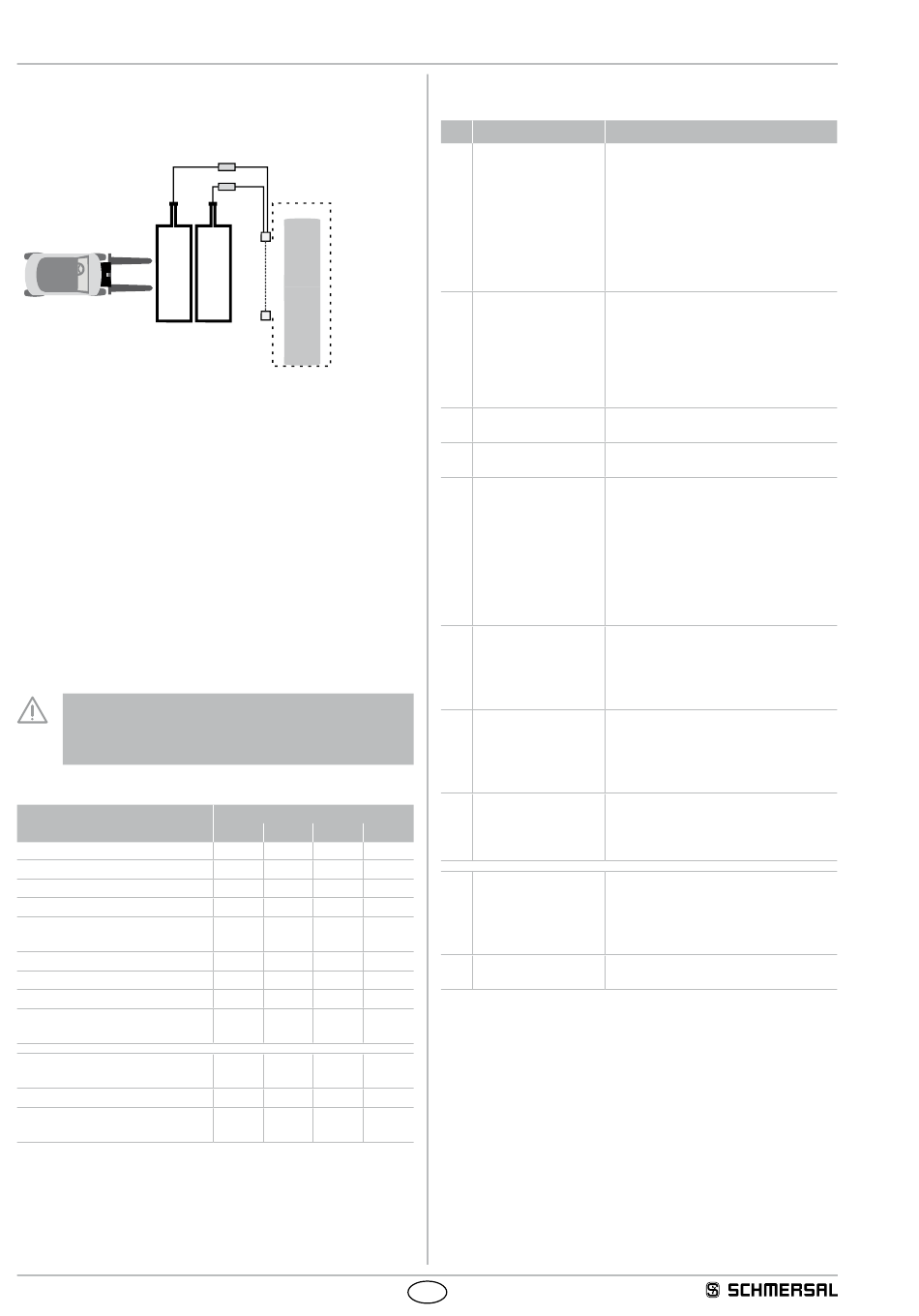

3.1.4 Applications d'inhibition spéciales
Au moyen des paramètres F4, la fonction d'inhibition peut être adaptée
pour des applications spéciales�
Exemple: le chargement et déchargement par chariot élévateur
L1
Ici, deux boucles inductives sont utilisées comme capteurs d'inhibition.
Les signaux des boucles inductives sont évalués et transmis aux
entrées d'inhibition MSG1 et MSG2 par une électronique séparée�
Au moyen de la configuration F4=1, le processus suivant peut être
configuré:
• La séquence d'inhibition commence dès que les deux entrées d'inhibition
sont activées et restent toutes les deux actives pendant au moins 3
secondes (temporisation au démarrage d'inhibition, paramètre L7).
• Le temps de cycle d'inhibition (L1) doit être choisi en fonction de la durée
du processus de chargement et de déchargement�
• L'ordre de commutation temporaire est surveillé, c'est-à-dire que les deux
entrées de capteur doivent devenir actives dans le temps configuré (L2).
• L'inhibition reste active jusqu'à ce que le premier capteur d'inhibition
devienne libre ou jusqu'à ce que le temps de cycle d'inhibition soit écoulé�
• Pour ignorer les interruptions de courtes durées d'un signal du capteur
lors des manœuvres, une temporisation de 3 secondes (L5) est pré-
configurée�
L'utilisateur doit prévoir d'autres mesures pour éviter le
démarrage d'un cycle d'inhibition par le trafic transversal. Le
cycle d'inhibition peut, par exemple, être bloqué/validé par la
commande de la machine (option P4=3)�
Paramètres de F4
Applications d'inhibition
spéciales
Temps de cycle d'inhibition
Séquence capteur (durée)
Séquence capteur (ordre)
Fin d'inhibition par l'AOPD
Autorisation de chargements
ajourés
Temporisation: fin d'inhibition
Temporisation: début d'inhibition
Inhibition partielle
Signal capteur après validation par
l'AOPD
Surveillance des contacteurs
(EDM)
Arrêt du convoyeur
Validation de l'inhibition par un
signal de la machine
Fonction active et non modifiable

-- Fonction inactive et non modifiable
Fonction optionnelle et non activée

Fonction optionnelle et déjà activée

T Fonction active, durée modifiable
14
MSG1
MSG2
L2
Paramètres de F4
1 2 3 Param.
30 sec� 30 sec� 30 sec�
5 sec� 5 sec�

  
  
3 sec� 3 sec� 3 sec�
  
3 sec� 3 sec� 3 sec�
  
--
 
  
  
  
3.2 Paramètres d'inhibition
Relevé des paramètres d'inhibition
N° Etat
L1 – = inactive
1 = 5 sec�
2 = 10 sec�
3 = 20 sec�
4 = 30 sec�
5 = 10 min�
6 = 1 heure
7 = 8 heures
8 = 80 heures
L2 – = inactive
1 = 1 sec�
2 = 3 sec�
3 = 5 sec�
4 = 30 sec�
5 = 10 min�
6 = 1 heure
L3 – = inactive
A = Actif
L4 – = inactive
A = Actif
L5 – = inactive
1 = 100 ms
2 = 300 ms
3 = 500 ms
4 = 1 sec�
5 = 3 sec�
6 = 5 sec�
7 = 10 sec�
8 = 30 sec�
L6 – = inactive
1 = 1 sec�
2 = 3 sec�
3 = 5 sec�
4 = 10 sec�
L7 – = inactive
1 = 1 sec�
2 = 3 sec�
3 = 5 sec�
4 = 10 sec�
L8 – = inactive
1 = 1 faisceau
2 = 2 faisceaux
L1
A = Teach-IN
L2
P4 – = inactive
L3
1 = EDM
L4
2 = Arrêt du convoyeur
3 = ME
L5
L6
F5 1 = HI-actif
L7 2 = LO-actif
L8
P4
P4
P4
FR
SLC445
SLG445
Remarque
Temps de cycle:
• Temps de cycle d'inhibition
(jusqu'à 80 heures)
• Durée du cycle cadencé
(jusqu'à 30 secondes)
Surveillance temporaire des signaux de
commutation des capteurs d'inhibition
Surveillance de l'ordre de commutation
des capteurs d'inhibition
Fin d'inhibition par l'AOPD
Autorisation de chargements ajourés
Temporisation à la retombée des
capteurs d'inhibition et de la zone de
sécurité lorsqu'un cycle d'inhibition est
actif�
Temporisation à la fin de l'inhibition
Temporisation au début de l'inhibition
Réduction de l'étendue de la zone de
sécurité inhibée (inhibition partielle)
fonctionnement de l'entrée D_IN
Surveillance des contacteurs
Signal "arrêt du convoyeur"
Validation de l'inhibition par un signal de
la machine
Capteur d'inhibition fonction sombre
Capteur d'inhibition fonction claire
