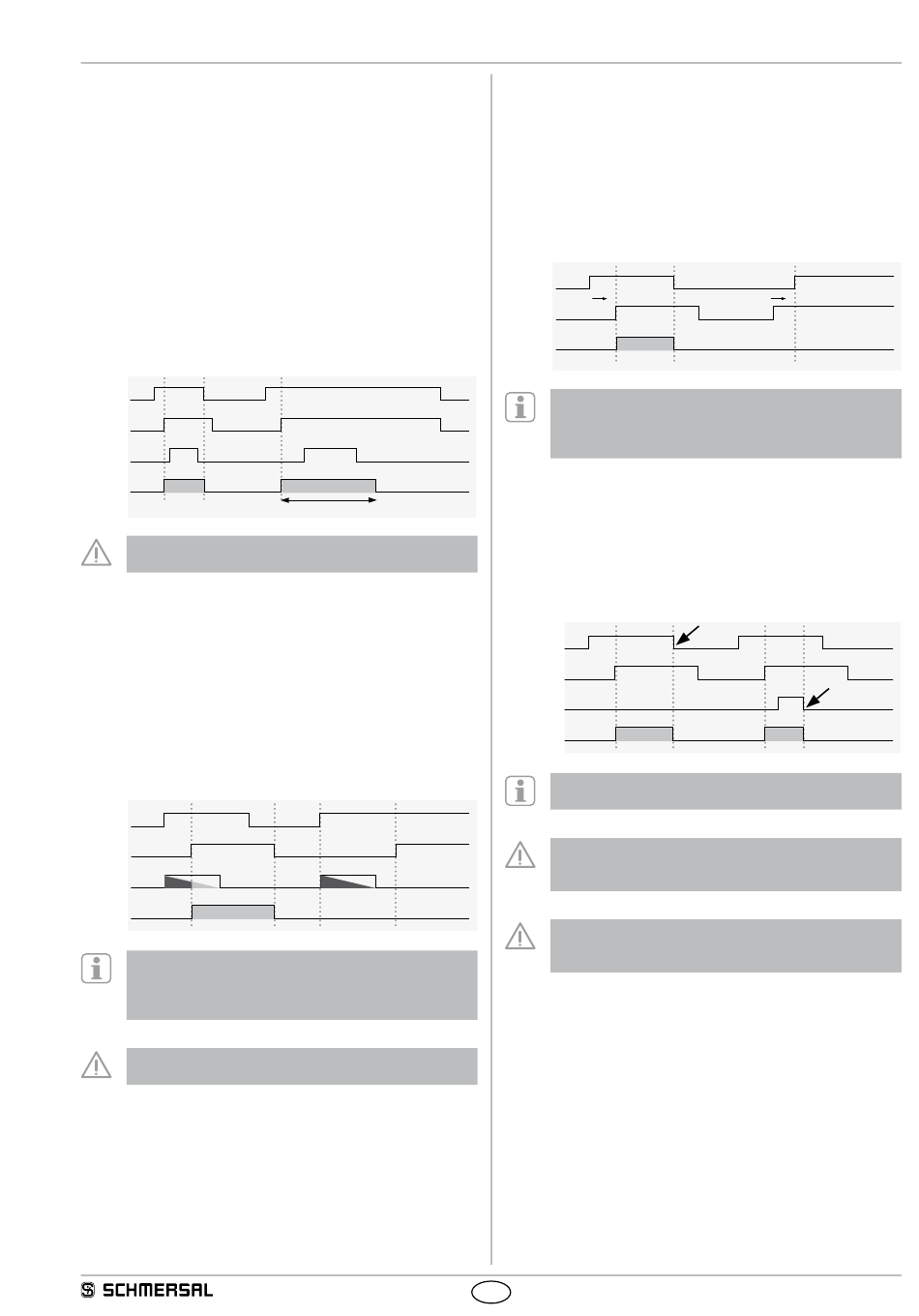

3.2.1 Temps de cycle d'inhibition (paramètre L1)
Le temps de cycle d'inhibition (Tz) est la durée maximale configurée
entre le début et l'arrêt de l'inhibition�
Le cycle d'inhibition commence quand la condition de démarrage de
l'inhibition est validée par les signaux des capteurs d'inhibition (les deux
entrées de capteur MSG1 et MSG2 deviennent actives) et se termine
en fonctionnement normal lorsque la condition de fin de l'inhibition est
atteinte (la première entrée de capteur devient inactive)�
Si la condition "fin d'inhibition" n'est pas atteinte avant la fin du temps
de cycle configuré, l'inhibition est terminée par la minuterie� Si un
objet se trouve dans la zone de sécurité (SF) à ce moment-là, l'AOPD
déclenche� Si la zone de sécurité est libre à ce moment-là, l'AOPD
reste enclenché et l'avertissement U5 est affiché. Le cycle d'inhibition
suivant ne peut démarrer qu'au moment où tous les capteurs sont libres
(inactifs)�
MSG1
MSG1
MSG2
MSG2
SF
SF
Muting
Inhibition
Le temps de cycle doit être choisi en fonction de la durée du
transport�
3.2.2 Surveillance temporaire des signaux de commutation
des capteurs d'inhibition (paramètre L2)
Si la surveillance de l'ordre de commutation des capteurs d'inhibition
est impossible de par leur installation alors, le temps entre le signal du
premier capteur et celui du deuxième capteur est surveillé.
Si les deux signaux de commutation sont dans la plage de temps
configurée (Ts), la fonction d'inhibition est démarrée. Si le deuxième
signal de commutation n'est pas dans la plage de temps configurée
(Ts), la fonction d'inhibition n'est pas activée et l'avertissement U4 est
affiché�
MSG1
MSG1
MSG2
MSG2
T
T
S
S
Inhibition
Muting
Si le temps entre les signaux de commutation dépasse
les 4 secondes, une configuration d'inhibition avec
surveillance de l'ordre de commutation doit être
sélectionnée�
La configuration ne doit pas être utilisée en liaison avec
des capteurs d'inhibition fonction claire�
Tz
FR
3.2.3 Surveillance de l'ordre de commutation
des capteurs d'inhibition (paramètre L3)
Si la surveillance de l'ordre de commutation est activée, le temps entre
la commutation de la première entrée d'inhibition et la commutation
de la deuxième entrée n'est pas important. Dans ce cas, l'ordre de la
séquence de commutation est surveillé�
Le signal de commutation doit apparaître d'abord à l'entrée MSG1,
puis à l'entrée MSG2� Si MSG2 devient active avant MSG1, la fonction
d'inhibition ne peut pas être démarrée et l'avertissement U3 est affiché�
MSG1
MSG1
1
2
MSG2
MSG2
Muting
Inhibition
En cas d'inhibition avec deux capteurs, la durée entre la
commutation de MSG1 et MSG2 est limitée à 8 heures� Pour
une inhibition avec quatre capteurs, cette durée s'élève à 80
heures�
3.2.4 Réduction du temps d'inhibition
avec fin d'inhibition par l'AOPD (paramètre L4)
Au moyen de l'option "fin d'inhibition par l'AOPD", le cycle d'inhibition
peut être raccourci si le matériel transporté est détecté par la zone
de sécurité (SF) de l'AOPD lorsque la fonction d'inhibition est active�
Quand le matériel transporté quitte la zone de sécurité, la fonction
d'inhibition est terminée�
MSG1
MSG1
MSG2
MSG2
SF
SF
Muting
Inhibition
Le cycle d'inhibition suivant ne peut commencer qu'au
moment où tous les capteurs sont inactifs (libres)�
Cette fonction ne peut pas être combinée avec "temporisation
fin d'inhibition"� Si "fin d'inhibition par l'AOPD" est activée, la
fonction "temporisation fin d'inhibition" est bloquée�
La fonction "fin d'inhibition par l'AOPD" ne change en rien les
mesures d'obturation et les dispositifs de protection à mettre
en place�
