Mode d'emploi
Interrupteur à pédale
1.7 Clause de non-responsabilité
Nous déclinons toute responsabilité en cas de montage erroné ou de
non-observation des instructions de ce mode d'emploi. Nous déclinons
également les dommages en cas d'utilisation de pièces détachées ou
d'accessoires non-autorisées par le fabricant.
Pour des raisons de sécurité, il est strictement interdit de transformer
ou modifier un dispositif de sécurité de sa propre initiative. Le fabricant
ne peut être tenu responsable des dommages qui en découleraient
2. Description du produit
2.1 Code de commande
Ce mode d'emploi est valable pour les variantes suivantes:
Pédale simple
F➁ 232
-
➀
-➂
➃
N°
Option
Description
T
Action dépendante
➀
Z
Rupture brusque
sans capot de protection
➁
H
avec capot de protection
11
1 contact NO / 1 contacts NF
➂
02
2 contacts NF
20
2 contact NO
22
2 contact NO / 2 contacts NF
04
4 contacts NF
40
4 contact NO
HD
Décalage avec point dur
➃
F
Fonction bistable
Pédale double
2F➁232-
-
➀
➂
➃
N°
Option
Description
T
Action dépendante
➀
Z
Rupture brusque
sans capot de protection
➁
H
avec capot de protection
par pédale
➂
11/11
1 contact NO / 1 contacts NF
02/02
2 contacts NF
20/20
2 contact NO
22/22
2 contact NO / 2 contacts NF
04/04
4 contacts NF
40/40
4 contact NO
HD
Décalage avec point dur
➃
2.2 Versions spéciales
Pour les versions spéciales, qui ne sont pas reprises dans l'exemple de
commande sous 2.1, les indications de ce mode d'emploi s'appliquent
dans la mesure où ces modèles concordent avec les versions de série.
2.3 Destination et emploi
Grâce à sa forme robuste, l'interrupteur à pédale convient
particulièrement bien pour les applications industrielles. Il est équipé
de blocs de contacts à action dépendante ou à rupture brusque. Les
pédales avec suffixe de commande H possèdent un capot de protection
protégeant contre tout actionnement involontaire.
2

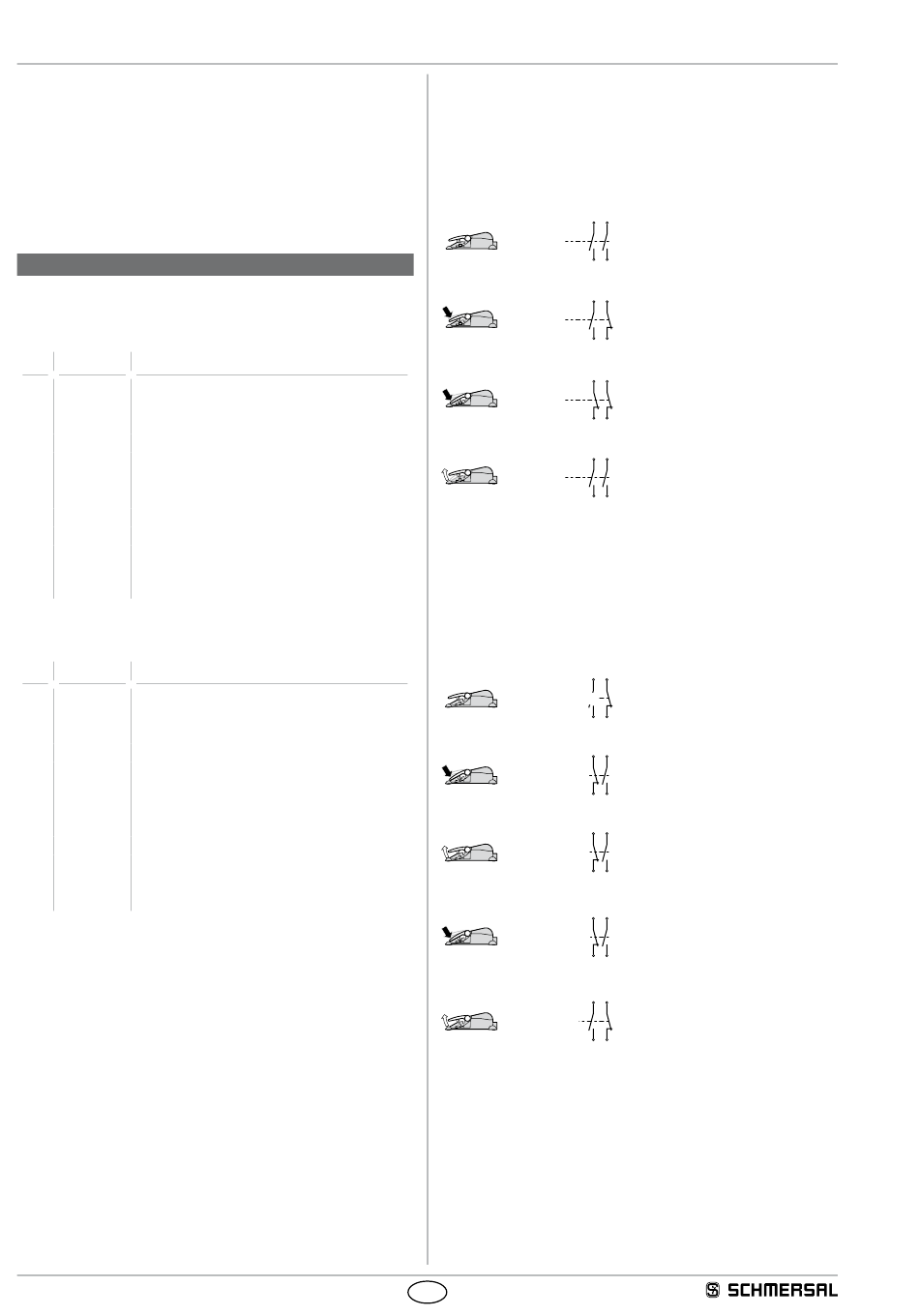

Principe de fonctionnement décalage des contacts
(suffixe de commande HD)
Le décalage est réalisé par un point dur, situé sous la pédale. En
appuyant sur la pédale jusqu'au point dur, le premier contact NO est
fermé. Lorsqu'on applique sur la pédale une pression au-delà du point
dur, le deuxième contact NO est fermé. La première paire de contact
reste enclenchée.
24
0
0
23
24
1
0
23
24
1
1
23
24
0
0
23
Principe de fonctionnement de la fonction bistable
(suffixe de commande -F)
En appuyant sur la pédale une première fois, le bloc de contact
s'enclenche et reste dans cette position même après le relâchement
de la pédale. Seulement après avoir appuyé et relâché la pédale
une deuxième fois, le bloc de contact déclenche à l'aide d'un ressort
(=ARRET) ("fonction stylo à billes").
14
ARRET
0
13
14
MARCHE
1
13
14
MARCHE
1
13
14
MARCHE
1
13
14
0
ARRET
13
FR
14
13
14
13
14
13
14
13
22
21
22
21
22
21
22
21
22
21
F. 232
