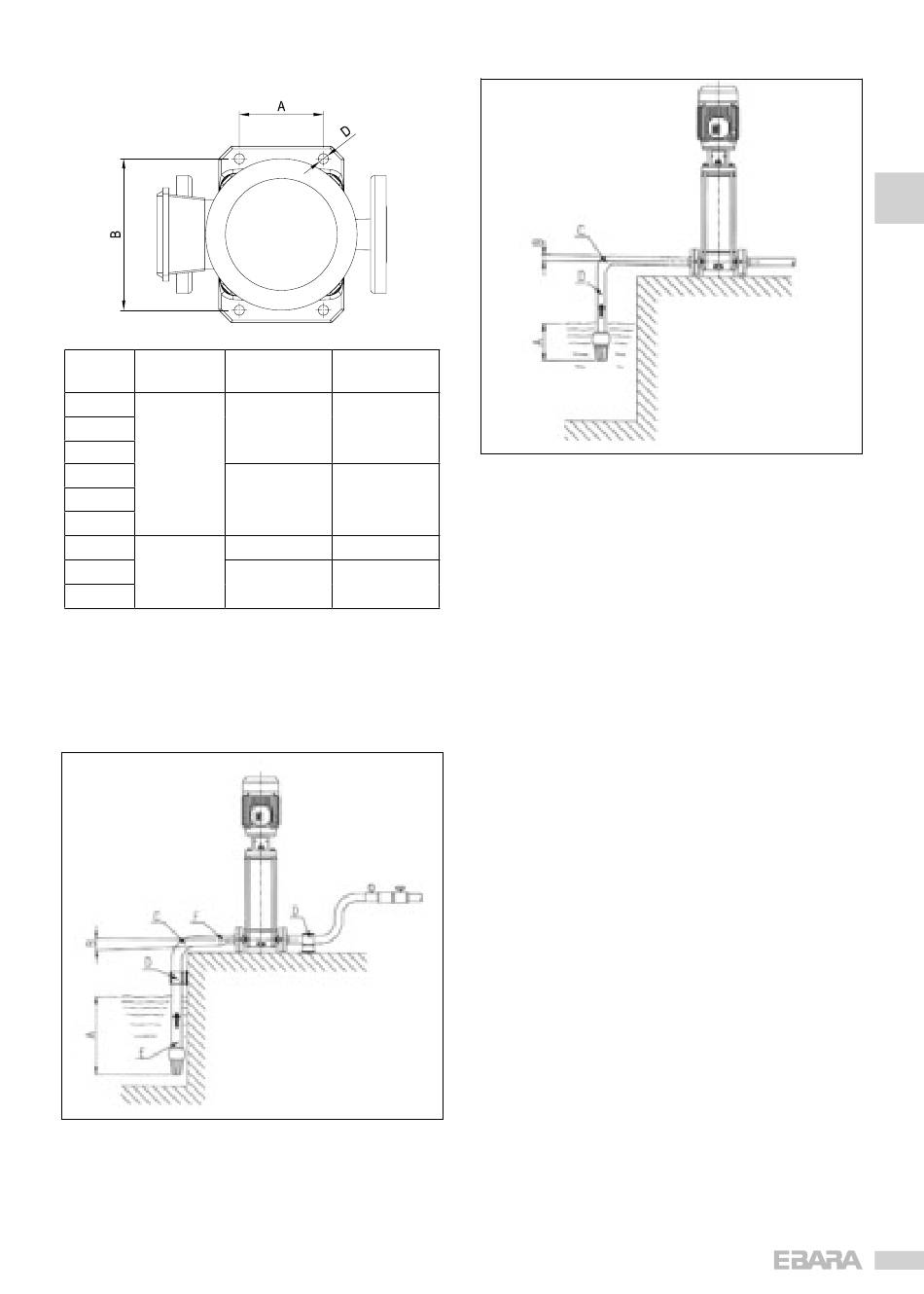

15.6. POSIZIONAMENTO FORI DI ANCORAGGIO
Modello
D
pompa
mm
EVMS1
EVMS3
EVMS5
12
EVMS10
EVMS15
EVMS20
EVM32
EVM45 14
EVM64
15.7 AVVERTENZE PER UN CORRETTO FUNZIONAMENTO DELLE
ELETTROPOMPE (FIG. 1 - FIG. 2)
FIG. 1
a) Buona immersione;
b) Pendenza positiva;
c) Curva ad ampio raggio
d) Tubazioni con supporti indipendenti;
e) Diamertro tubo aspirazione ≥ diametro bocca della pompa;
f) Riduzione eccentriche.
A b
mm mm
100 180
130 215
170 240
190 266
FIG. 2
a) immersione insufficiente;
b) Pendenza negativa, creazione sacche d'aria;
c) curva brusca, perdita di carico;
d) Diametro tubo < diametro bocca della pompa, perdite di carico.
15.8 SIGLA DI IDENTIFICAZIONE ELETTROPOMPA [- e -]
