Dotation bobine de réactance à courant de réseau - filtre d'antiparasitage
Convertisseur
ZAdyn4Bx 110
ZAdyn4Bx 180
5.7
Disjoncteur différentiel (RCCB)
Les convertisseurs de fréquence du type ZAdyn ne nécessitent pas de disjoncteur différentiel pour
leur fonctionnement.
Le circuit électrique à la sortie du ZAdyn4B est surveillé par une protection électronique contre les
courts-circuits. Lorsqu'un courant de court-circuit est détecté en sortie du ZAdyn (donc en cas de
défaut d'impédance négligeable entre le conducteur extérieur et un corps ou le conducteur de
protection du circuit électrique ou un conducteur de protection de l'appareil), le courant de sortie est
coupé en moins de 20 μs. Si la compensation de potentiel pour le ZAdyn et le moteur a été réalisée
conformément aux normes en vigueur (VDE0100-partie 540:2012-06 et DIN EN 50178:1997), ceci
suffit pour la coupure automatique en cas de défaut requise par la norme VDE 0100-4100
Si un disjoncteur différentiel est rendu nécessaire pour des raisons particulières (par ex. protection
contre l'incendie), un disjoncteur différentiel sensible à tous les courants du type B devra être utilisé.
En vue d'une fiabilité maximale, ZIEHL-ABEGG recommande l'emploi d'un disjoncteur différentiel
ayant un courant de défaut de dimensionnement de 300 mA pour la protection contre l'incendie
conformément à la directive VdS 3501.
Information
Il faut aussi faire remarquer que même en cas d'utilisation d'un RCCB correct de type B, des
déclenchements de défaut dus à des courants élevés du conducteur de protection sont possibles
(courants de dérivation) rendant ainsi un fonctionnement impossible avec ces dispositifs protecteurs.
R-TBA15_01-F 2104 Index 006

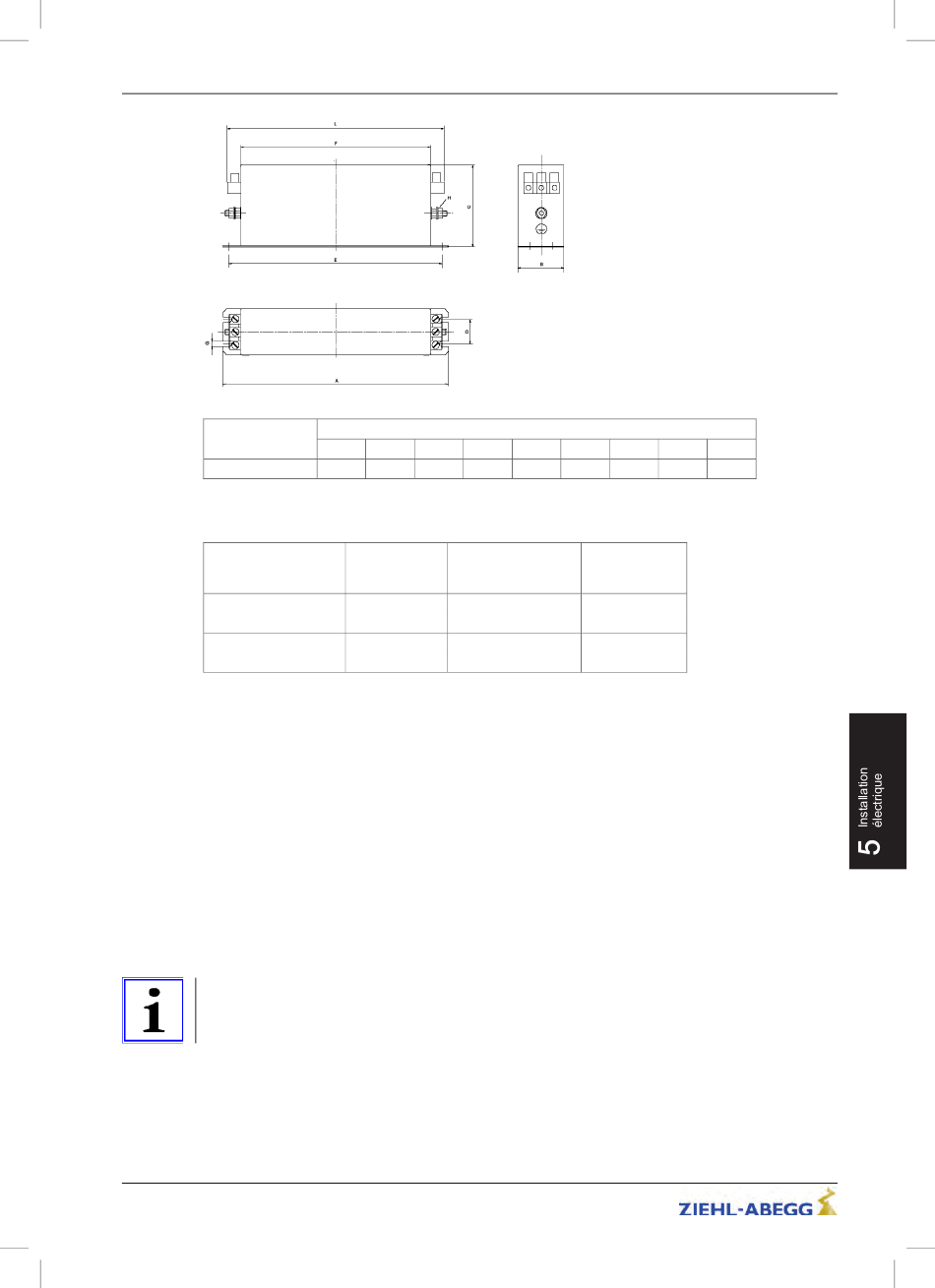

Dimensions [mm]
A
B
C
D
380
130
180
102
Bobine de réac-
Filtre d'antiparasi-
tance à courant
tage
de réseau
ND110
-
FEF180KK4D
ND180
-
FEF180KK4D
Art.N°. 00163453-F
25/210
E
F
G
H
365
350
6,5
M10
Numéros d'arti-
cle
-
357196
357199
-
357197
357199
Installation électrique
L
450
