Notice d'utilisation d'origine
ZAdyn4B 110-180
Paramètres
IxR_MX
Limitation régulateur maximale
IxR_MN Limitation régulateur minimale
FADE1 Affichage et suppression de l'entrée du courant et de compensa-
tion de glissement en fonction de la fréquence du champ ma-
gnétique rotatif dans le stator
FADE2
Affichage et suppression de l'entrée du courant et de compensa-
tion de glissement en fonction de la fréquence du champ ma-
gnétique rotatif dans le stator
10.4

Fonctions pour fonctionnement sans transmetteur

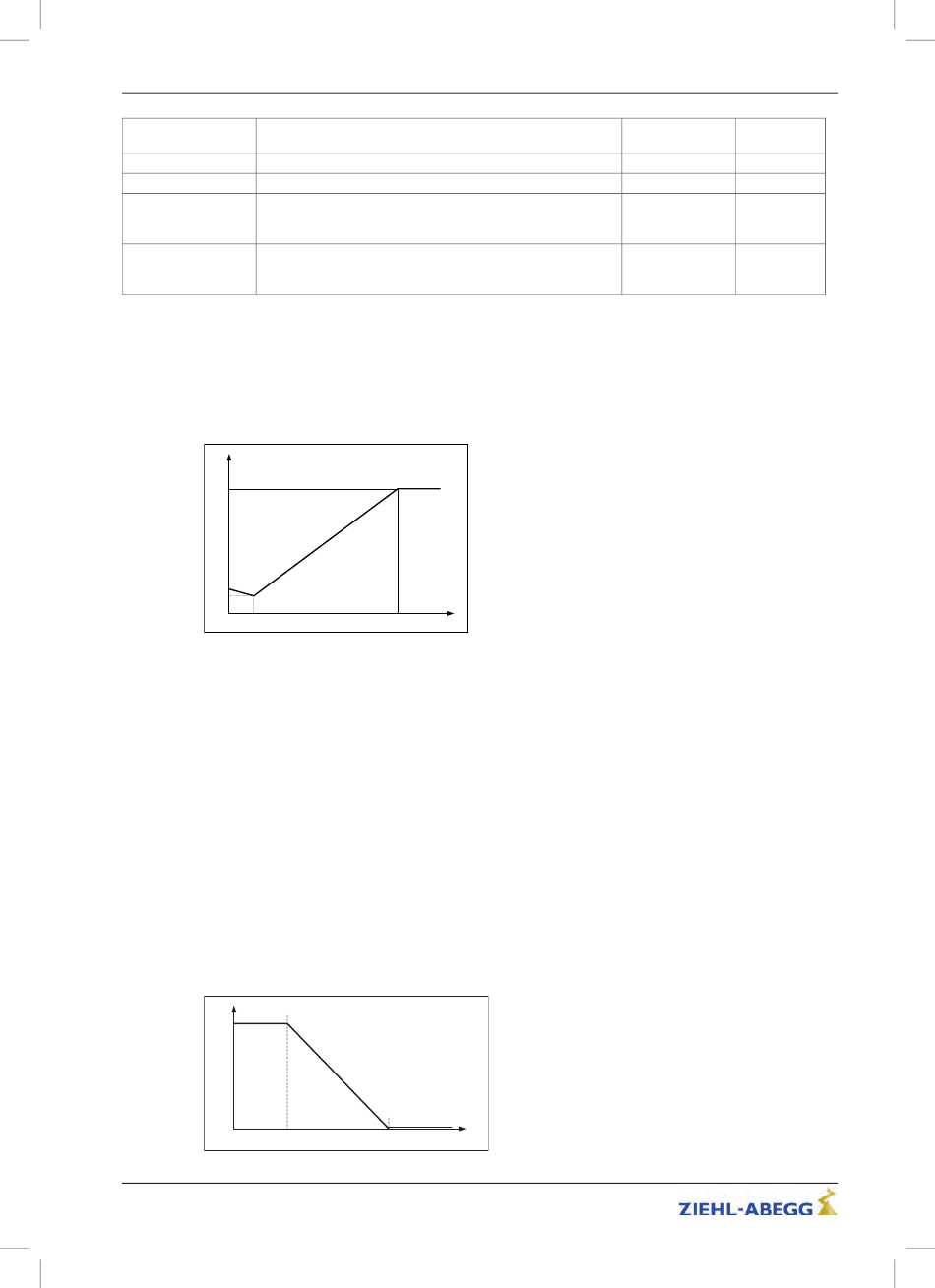

10.4.1 U/f-courbe caractéristique
Avec l'entrée des données moteur dans le menu Plaque moteur, les paramètres "U0", "U1", "U2",
"f1" et "f2" sont préaffectés. A l'aide de ces paramètres, la courbe caractéristique U/f est définie,
laquelle indique la tension du moteur en fonction de la fréquence du champ rotatif dans le stator.
U
U2
U0
U1
f1
U/f-courbe caractéristique
10.4.2 Entrée du courant
Pour optimiser le démarrage, l'arrêt, ainsi que les déplacements à petite vitesse, le moteur est mis en
courant avec un courant minimum (paramètre Régulation/I_IxR). La mise en courant en fonction de
la fréquence (f) du champ rotatif dans le stator est spécifiée avec les paramètres FADE1 et FADE2.
f < FADE1: .
Si la fréquence du champ magnétique rotatif dans le stator est inférieure àFADE1 la mise en courant
du moteur est de 100% I_IxR.
f > FADE2:
Si la fréquence du champ magnétique rotatif dans le stator est supérieure à FADE2, I_IxR=0.
FADE1 < f < FADE2:
Si la fréquence du champ magnétique rotatif se situe entre FADE1 et FADE2, l'entrée du courant est
activée en fonction de la ligne caractéristique : plus la fréquence est élevée plus l'entrée du courant
est faible.
La courbe caractéristique est définie par les valeurs de FADE1 et FADE2.
100 %
I_IxR
FADE1
Fonction régression en continu pour l'entrée du courant
R-TBA15_01-F 2104 Index 006
Fonctionnement Open-Loop (fonctionnement sans transmetteur)
Déscripton
f2 f
FADE2 f
Art.N°. 00163453-F
72/210
Réglages
Plage de valeurs
d'usine
0 ... 100% 20
0 ... 100% 0
autom. Occu-
0 ... 125 Hz pation pré-
alable
autom. Occu-
0 ... 125 Hz pation pré-
alable
