Notice d'utilisation d'origine
ZAdyn4B 110-180
5.18.2

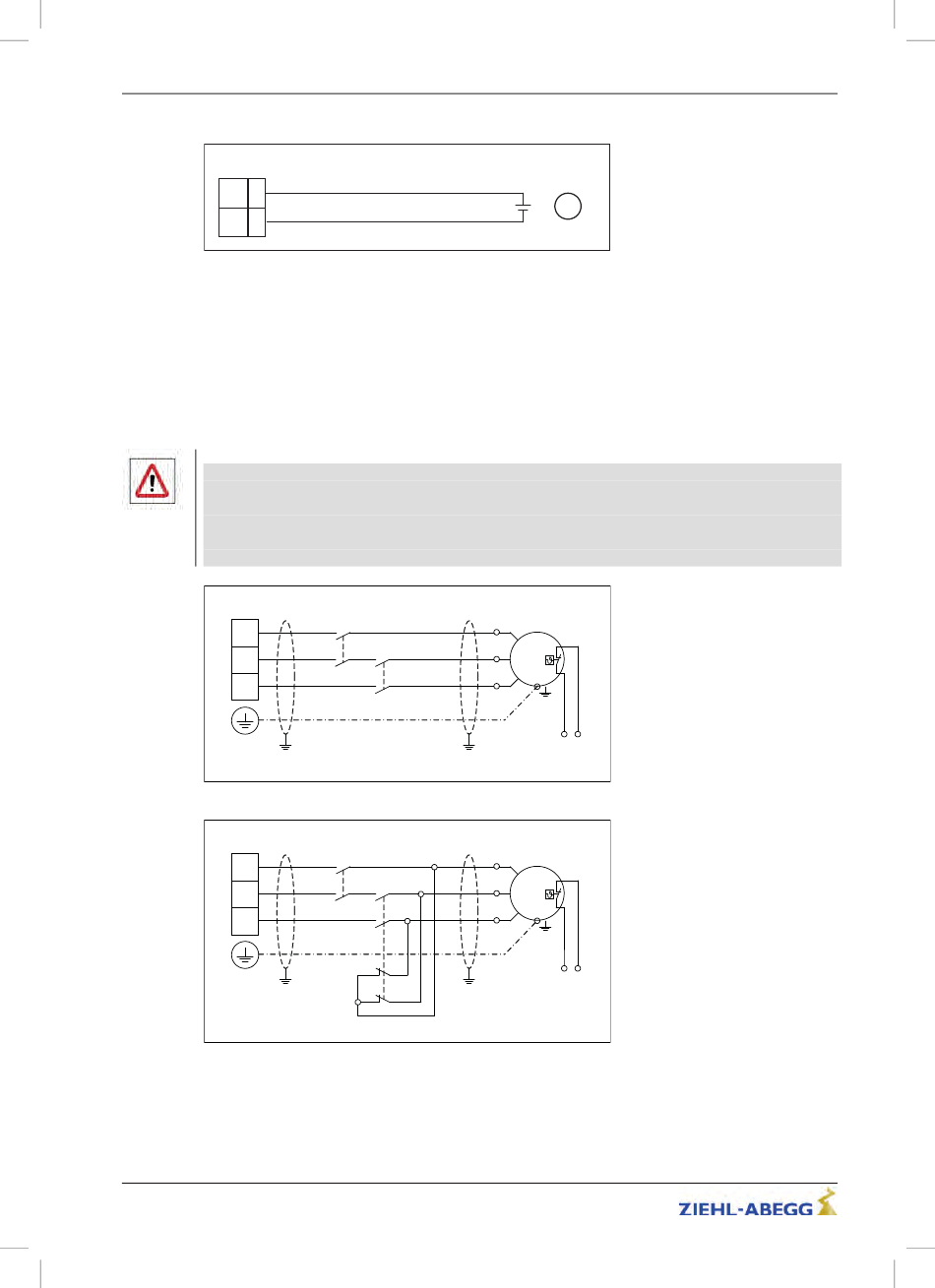

Raccordement X-EXT

X-EXT
24V
(1)
_EX
GND
(2)
_EX
Raccordement alimentation en tension externe
1 alimentation en tension externe
() Désignation des bornes des connecteurs
5.19

Contacteurs

Choisir les contacteurs en fonction du type de moteur et des données moteur correspondantes. Les
contacts des contacteurs doivent être à guidage forcé selon DIN EN 81-1.
La longueur maximale des câbles vers les contacteurs est de 200mm pour des câbles non blindés.
Pour des distances supérieures entre les contacteurs et le ZAdyn4B, il faut utiliser des câbles blindés !
Avertissement !
Pour l'utilisation du moteur avec un transmetteur rotatif, le câble d'amenée moteur doit être raccordé
correctement aux phases non seulement au moteur mais aussi côté convertisseur : U R U / V R V / W
R W.
Même pour un sens de rotation erroné du moteur, il ne faut pas intervertir le raccordement ! Avec des
phases inverties du moteur, une régulation du moteur est impossible. Des mouvements par à-coups
ou des accélérations incontrôlées du moteur sont possibles.
U
V
W
Raccordement du moteur asynchrone
U
V
W
Raccordement moteur synchrone
R-TBA15_01-F 2104 Index 006
K1
U
3 4
K2
V
1 2 3 4
W
1 2
K1
U
3 4
K2
V
1 2 3 4
W
1 2
R4 R3
R2 R1
Art.N°. 00163453-F
44/210
Installation électrique
+24V 1
0V
M
3~
P1 P2
M
3~
P1 P2
