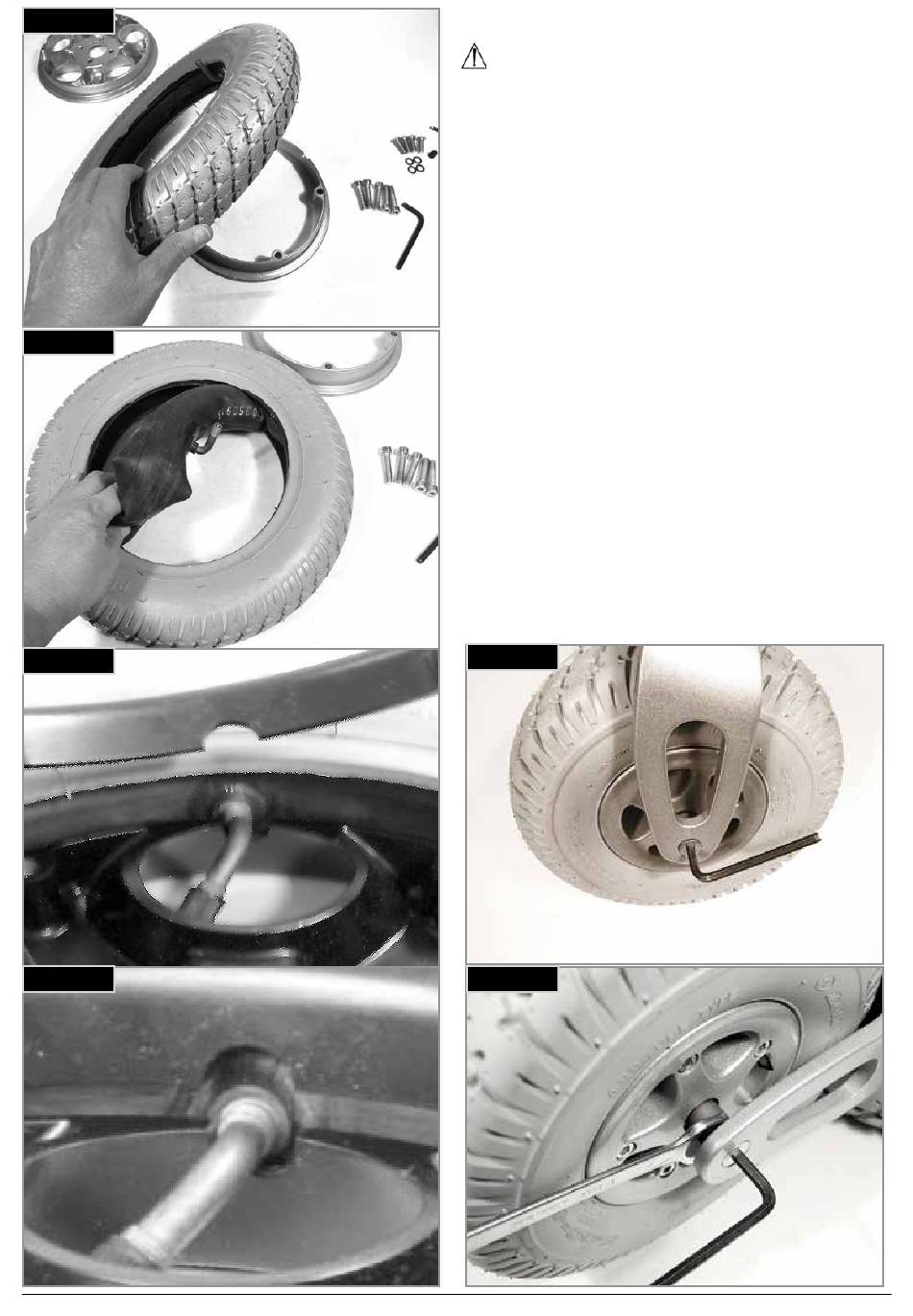

Fig. 13.9
Fig. 13.10
Fig. 13.11
Fig. 13.12
68
SALSAR
/ SALSA M
2
2

13.4 Retrait de la roue avant

AVERTISSEMENT !
Le retrait de la roue avant est une opération cruciale pour
la sécurité. Si vous ne vous sentez pas capable d'effectuer
les opérations suivantes, contactez votre revendeur
Sunrise Medical agréé.
Il y a deux trous pour le montage de la roue avant :
notez bien lequel des deux est utilisé et
veillez à utiliser le même trou pour les deux roues
avant.
Selon le type de roue avant utilisé, dévissez le boulon
d'essieu à l'aide de deux clés hexagonales de 5 mm ou
de deux douilles de 13 mm, (Fig. 13.13 et 13.14).
Si le boulon est de type hexagonal, retirez l'écrou
Nyloc.
Lorsque vous remontez la roue, utilisez toujours un
nouvel écrou Nyloc.
Une entretoise se trouve loti entre les roulements de
la roue. Lorsque vous remontez la roue, ne forcez pas
pour faire passer le boulon. Faites rouler lentement la
roue vers l'avant et l'arrière jusqu'à ce que le boulon se
glisse à travers.
Enlevez la bague externe (Fig. 13.15).
Enlevez le boulon d'essieu, (Fig. 13.16).
Retirez la roue avant.
Pour remonter la roue, inversez la procédure ci-dessus.
Serrez avec un couple de serrage de 19 Nm.
Fig. 13.13
Fig. 13.14
Rev.1.0
