6.8 Profondeur du siège Rehab
Desserrez les vis de réglage de la largeur des
accoudoirs à l'aide d'une clé de 13 mm, (2 and 3, Fig.
6.7).
•
Desserrez les vis de fixation du mécanisme
d'inclinaison mécanique fixe / vérin à gaz / vérin
électrique, (1 et 2, Fig. 6.8).
•
Faites pareil de l'autre côté.
•
Glissez le cadre du siège interne à la position
désirée.
•
Revissez toutes les vis, (Fig. 6.7 - 6.8).
AVERTISSEMENT !
•
Sunrise Medical recommande vivement de confier
cette manipulation à votre service après-vente agréé
Sunrise Medical.

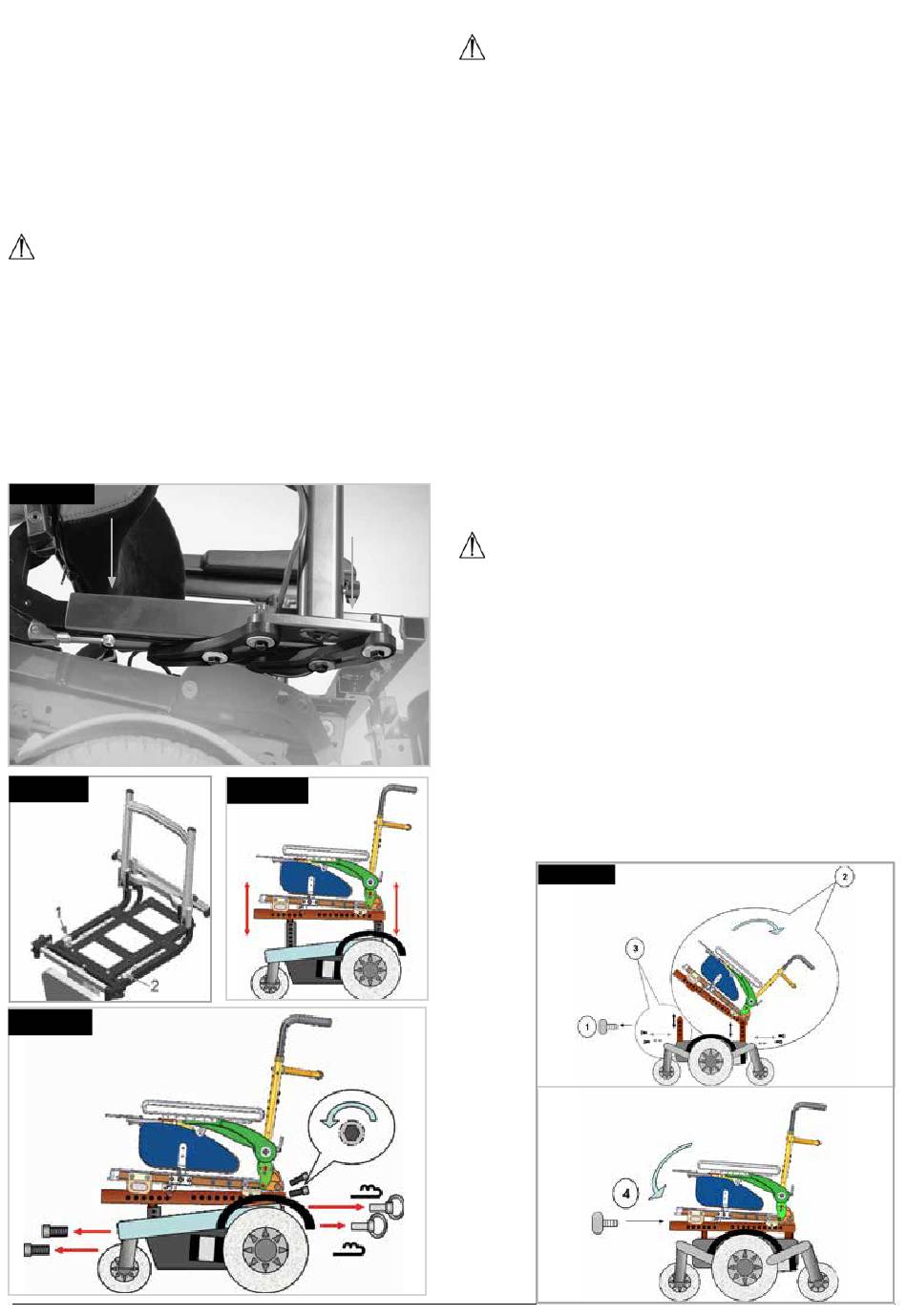

Fig. 6.7
4
Fig. 6.8
Fig. 6.10
Rev.1.0
1
3
2
Fig. 6.9
6.9 Réglage de la hauteur du siège Standard
AVERTISSEMENT !
Veillez à ne pas vous coincer les doigts dans le châssis
supérieur. Demandez à une autre personne de maintenir le
siège pendant le réglage.
Pour régler la hauteur d'assise :
Salsa R2 à roue motrice propulsion uniquement :
•
Retirez les deux vis des montants avant du siège à l'aide
d'une clé hexagonale de 5 mm.
•
Retirez pour cela le cache avant.
•
Enlevez les clips de sécurité des montants plats arrière,
sortez les goupilles de retenue et desserrez les deux vis de
fixation.
•
Élevez/abaissez la hauteur du siège en sélectionnant les
trous désirés sur les montants arrière du siège.
•
Replacez les clips, les goupilles et les vis. Resserrez les vis.
•
Procédez au réglage pour les montants avant du siège en
sélectionnant la même hauteur. Replacez et resserrez les
vis, (Fig. 6.9 - 6.11).
Salsa à roue motrice centrale uniquement :
•
Dévissez les deux vis du levier de manœuvre situées sous le
châssis du siège qui relient le châssis du siège à l'interface du
module du siège.
•
Rabattez le châssis du siège vers l'arrière et fixez-le avec la
barre de sécurité (comme pour le capot d'une voiture).
ATTENTION !
•
Selon les options installées, le siège peut être lourd. Il est
recommandé de prévoir deux personnes pour effectuer cette
opération.
Évitez de pivoter le siège à plus de 60° vers l'arrière.
•
•
Retirez les deux vis à tête creuse des montants arrière du
siège.
•
Élevez/abaissez le siège à la position désirée.
•
Alignez les trous, puis replacez et resserrez les vis à tête
creuse.
•
Retirez les deux vis à tête creuse des montants avant du
siège.
•
Élevez/abaissez la hauteur des montants à la position désirée.
•
Alignez les trous, puis replacez et resserrez les vis à tête
creuse.
•
Fermez le siège, puis replacez et resserrez les molettes (Fig.
6.10.1).
Fig. 6.10.1
35
SALSA R
