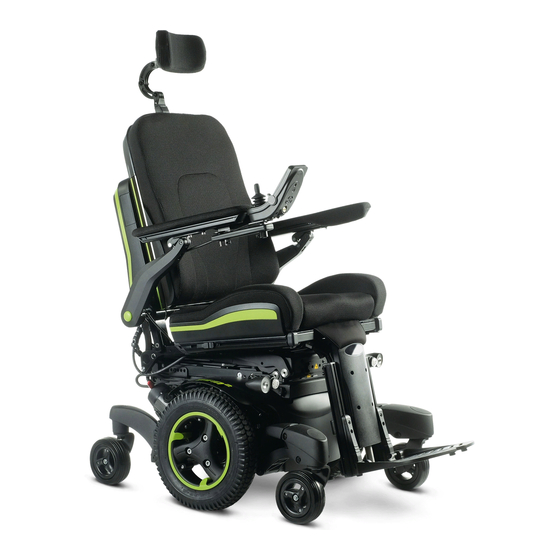

Quickie QM-710 Mode D'emploi
  1. Manuels
  2. Marques
  3. Quickie Manuels
  4. Fauteuils roulants
  5. QM-710
  6. Mode d'emploi

Quickie QM-710 Mode D'emploi
