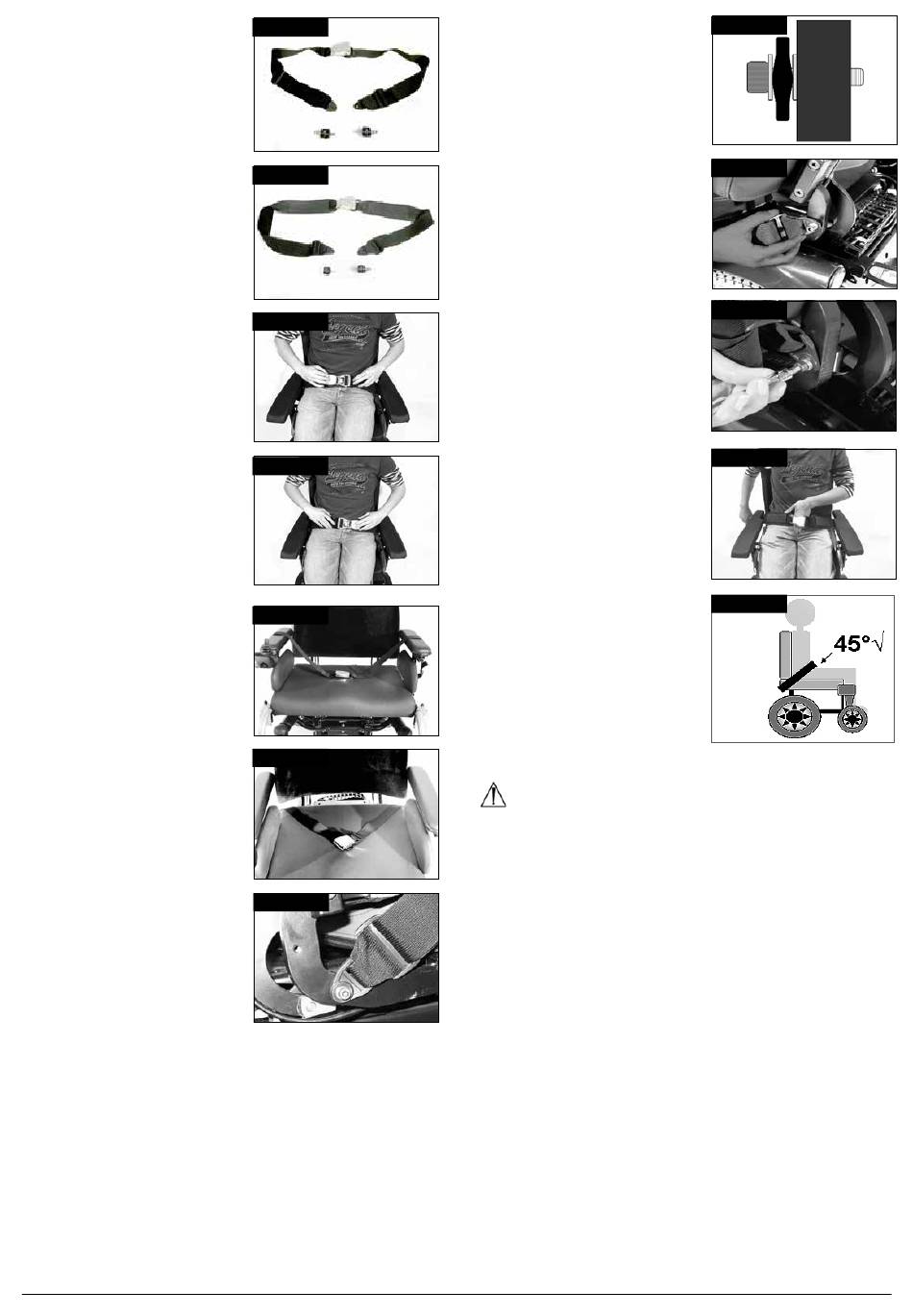

4.31.1 Ceinture sous-
abdominale pour siège Rehab
Ceinture avec boucle d'avion de
5 cm (2") de large. (Fig. 4.6).
Ceinture matelassée avec
boucle d'avion de 5 cm (2") de
large. (Fig. 4.7)
Sangle sous-abdominale
installée pour un droitier. (Fig.
4.8)
Sangle sous-abdominale
installée pour un gaucher. (Fig.
4.9)
Posez la sangle sur le siège en
plaçant la boucle d'ouverture
sur votre droite pour un gaucher
ou sur votre gauche pour un
droitier. (Fig. 4.10)
Passez l'autre bout de la
sangle par l'ouverture entre
les montants du dossier et la
toile du dossier, comme illustré
ci-dessus.
(Fig. 4.11)
Faites passer les extrémités
de la sangle sous la barre
transversale du dossier, comme
illustré, à l'aide de l'orifice de
fixation inférieur. Les boucles
de réglage doivent être faciles
d'accès et la sangle ne doit pas
être entortillée, (Fig. 4.12).
20
SALSAR
/ SALSA M
2
Fig. 4.6
Fig. 4.7
Fig. 4.8
Fig. 4.9
Fig. 4.10
Fig. 4.11
Fig. 4.12
2
Placez une rondelle contre le
boulon.
Insérez le boulon à travers la
barre de fixation de la sangle
sous-abdominale.
Placez l'autre rondelle contre le
boulon, (Fig. 4.13).
Vissez le boulon dans le trou
inférieur pré-percé dans le
cadre. (Fig. 4.14)
Serrez à l'aide d'une clé
hexagonale de 5 mm à un
couple de serrage de 10 Nm,
(Fig. 4.15).
Pour le confort et la sécurité
de l'utilisateur, tendez la sangle
sous-abdominale de sorte à
pouvoir seulement passer la
main entre la sangle et les
cuisses.
La sangle doit être
normalement tendue de sorte
à pouvoir passer la main
dessous, en veillant toutefois
à ce qu'elle ne soit pas trop
lâche, (Fig. 4.16).
En général, la ceinture sous-
abdominale doit être fixée de
façon à ce que les sangles
soient à un angle d'environ 45°
(Fig. 4.17), et quand elle est
correctement réglée, elle ne
permet pas à l'utilisateur de
glisser dans le siège.
DANGER
!
•
Toujours vérifier que la ceinture sous-abdominale
est bien fixée et correctement réglée avant d'utiliser
le fauteuil.
•
Une sangle trop lâche peut entraîner la glisse de
l'utilisateur et causer des blessures graves.
•
Vérifiez régulièrement l'état de la ceinture et des
composants de retenue afin de détecter l'apparition
d'éventuels signes d'endommagement ou de
déchirure. Remplacez la ceinture, si nécessaire.
•
Lors des révisions, vérifiez le bon fonctionnement de
la boucle d'ouverture et regardez s'il y a des signes
d'usure sur la sangle ou les boucles en plastique.
•
Les sangles sous-abdominales ne conviennent
pas pour le transport ; un système de retenue
homologué doit être utilisé à la place.
REMARQUES :
1. Sangle standard – La toile restreint les mouvements
de la ceinture sous-abdominale
2. Dossier ergonomique – Utiliser la fixation universelle
inférieure suivant la méthode employée pour le
dossier avec inclinaison.
Fig. 4.13
Fig. 4.14
Fig. 4.15
Fig. 4.16
Fig. 4.17
Rev.1.0
