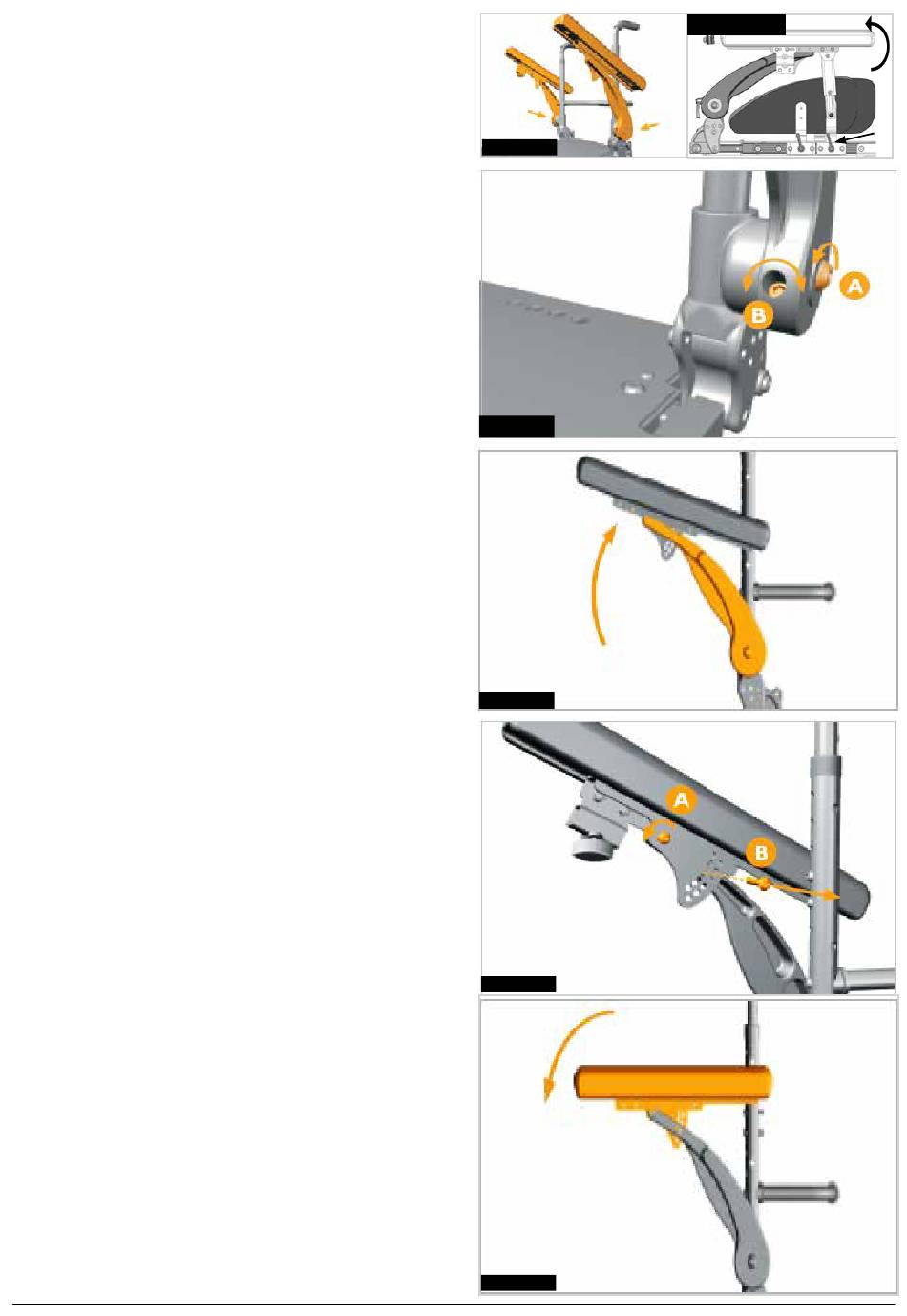

5.8 Accoudoirs standard
5.8.1 Retrait et réinstallation des accoudoirs (siège
Standard).
Les deux accoudoirs du fauteuil roulant peuvent être relevés
pour permettre de monter ou de descendre latéralement du
fauteuil, ((Fig. 5.18).
Pour monter ou descendre latéralement du fauteuil, relevez
l'accoudoir vers le haut, jusqu'à la butée. Ceci vous permet
de monter ou descendre du fauteuil latéralement.
Pour rabaisser l'accoudoir, il vous suffit de le rabattre vers
le bas, jusqu'à la butée. Ne laissez pas l'accoudoir retomber
tout seul, accompagnez-le jusqu'en bas.
Accoudoir inclinable :
•
Dévissez le levier au bas du pivot inférieur de
l'accoudoir.
•
Soulevez l'accoudoir pour le sortir de son tube de
logement. Vous pouvez maintenant l'incliner en arrière,
(Fig. 5.18.1).
5.8.2 Réglage de la hauteur des accoudoirs avec un
siège Standard
La section suivante explique comment régler la hauteur
de l'accoudoir. Qu'il s'agisse d'un réglage minime ou plus
important,
le processus se fait en deux étapes :
PARTIE 1 : Réglage de la hauteur de l'accoudoir par rotation
PARTIE 2 : Réglage de l'angle des manchettes.
1. Réglage précis.
PARTIE 1 (Fig. 5.19 et 5.20)
La vis de réglage précis de 5 mm permet de modifier la
hauteur des accoudoirs jusqu'à 2,54 cm.
1. Desserrez les vis de rotation de 6 mm sur les deux
accoudoirs (A).
2. Tournez les vis de réglage (B) dans le sens contraire des
aiguilles d'une montre pour élever l'accoudoir ou dans le
sens horaire pour l'abaisser.
3. Resserrez les deux vis de rotation (A).
Utilisez un couple de serrage de 20 N/m ou 177 in/lb.
PARTIE 2 (Fig. 5.21 et 5.22)
1. Desserrez les vis de rotation des manchettes de
4 mm (A) sur les deux accoudoirs. Enlevez les vis de
positionnement de 4 mm (B) sur les deux accoudoirs.
2. Inclinez les deux manchettes vers le bas (ou vers le haut
si l'accoudoir a été rabaissé) jusqu'à ce qu'elles soient
à l'angle d'inclinaison désiré. Vérifiez que la hauteur est
correcte.
3. Resserrez les deux vis de rotation des manchettes (A).
Replacez les deux vis de positionnement des manchettes
(B).
Utilisez un couple de serrage de 10 N/m ou 88,5 in/lb pour
les deux jeux de vis.
Rev.1.0
Fig. 5.18
Fig. 5.19
Fig. 5.20
Fig. 5.21
Fig. 5.22
Fig. 5.18.1
SALSA R
/ SALSA M
2
2
A
25
