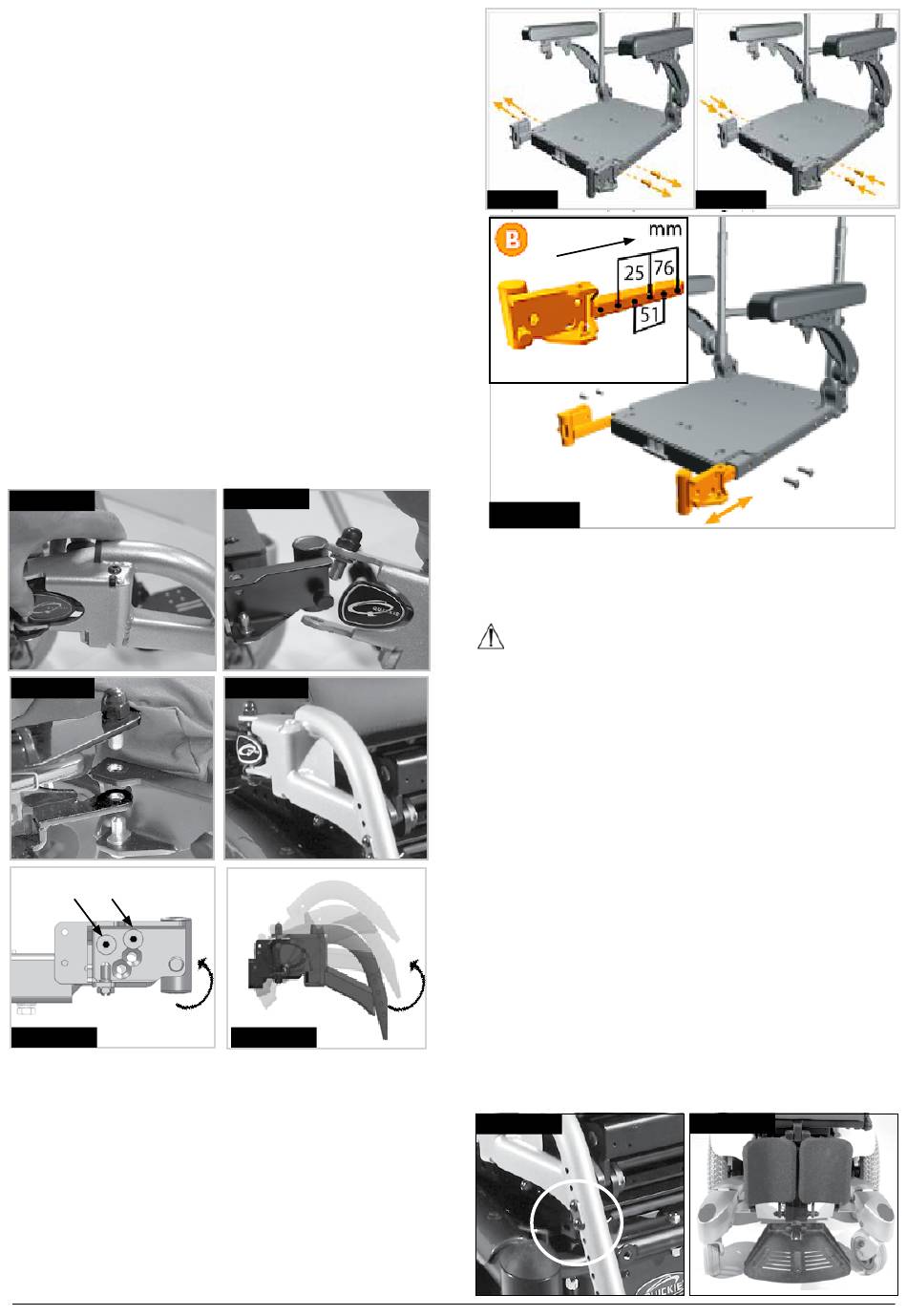

5.9.1 Retrait du repose-pied
Pour escamoter le repose-pied :
•
Enfoncez le loquet de verrouillage et pivotez le
repose-pied vers l'extérieur, (Fig. 5.44).
•
Pour le retirer, levez et sortez le repose-pied par le
haut (Fig. 5.45).
Pour réinstaller :
•
Alignez les orifices et les goujons, (Fig. 5.46).
•
Insérez le repose-pied dans son tube de logement.
•
Repoussez le repose-pied vers l'intérieur jusqu'à ce
qu'il s'enclenche, (Fig. 5.47).
Pour régler l'angle : (Fig. 5.48 - 5.49).
•
À l'aide d'une clé hexagonale de 5 mm et d'une clé
de 13 mm, desserrez le goujon A.
•
Retirez le goujon B.
•
Inclinez le tube de logement jusqu'à ce que les ori-
fices s'alignent avec l'orifice supérieur.
•
Réinsérez le goujon.
Fig. 5.44
Fig. 5.46
A
B
70°
75°
80°
Siège Rehab
Fig. 5.48
5.9.2 Réglage de la profondeur des potences avec un
siège Standard
•
Enlevez les deux jeux de vis de 5 mm servant au
réglage de la profondeur des potences, (Fig. 5.50).
•
Glissez les deux potences à la position désirée (Fig.
5.51, encart (B).
•
Replacez et serrez les deux jeux de vis de réglage de la
profondeur, (Fig. 5.52).
•
Utilisez un couple de serrage de 20 N/m ou 177 in/lb.
Rev.1.0
Fig. 5.45
Fig. 5.47
Siège Rehab
Fig. 5.49
Fig. 5.50
Fig. 5.51
5.9.3 Palettes
Il est possible de rabattre les palettes pour monter et
descendre plus facilement du fauteuil.
AVERTISSEMENT !
Ne prenez jamais appui sur les repose-pieds pour vous
mettre debout, car le poids de votre corps peut faire
basculer le fauteuil vers l'avant. Ceci pourrait entraîner
des blessures et endommager les repose-pieds.
5.9.4 Réglage de la longueur des repose-pieds
Pour régler la longueur des repose-pieds, enlevez les
boulons/vis sur le tube du repose-pied (Fig. 5.53, 70° et
5.54), montage central), puis réglez à la hauteur désirée.
Vérifiez d'avoir bien resserré les boulons/vis avant de
réutiliser votre fauteuil roulant.
REMARQUE : Il est possible de couper et de raccourcir
le tube intérieur du repose-pied si vous voulez surélever
plus encore la position du repose-pied.
Fig. 5.53
Fig. 5.52
Fig. 5.54
SALSA R
/ SALSA M
2
2
31
