Exemple d'application - Contrôle de la vitesse du ventilateur du système de ventilation
L'installation d'une Centrale de traitement d'air
(CTA) permet de diffuser de l'air dans l'ensemble
d'un bâtiment ou dans une ou plusieurs parties d'un
bâtiment.
Normalement, l'installation d'une CTA est
composée d'un ventilateur et d'un moteur de
ventilateur, d'une volute de soufflage et d'un
système de gaines avec filtres. Si l'on utilise une
distribution d'air centralisée, l'efficacité de
l'installation sera plus importante et on pourra
réaliser d'importantes économies d'énergie.
Définir les paramètres suivants :
Par. 100 Configuration
Par. 221 Avertissement : Courant bas, I
Par. 224 Avertissement : Fréquence haute, f
Par. 300 Borne 16 Entrées digitales
Par. 302 Borne 18 Entrées digitales
Par. 308 Borne 53, tension d'entrée analogique
Par. 309 Borne 53, mise à l'échelle de la valeur min.
Par. 310 Borne 53, mise à l'échelle de la valeur max.
Par. 319 Sortie
Par. 323 Relais 1
Par. 326 Relais 2
Par. 409 Panne de secteur
MG.60.A5.04 - VLT est une marque déposée Danfoss
®
VLT 6000 HVAC
Un VLT 6000 HVAC permet d'obtenir un contrôle et
une surveillance excellente et donc d'assurer des
conditions parfaites dans les bâtiments en
permanence.

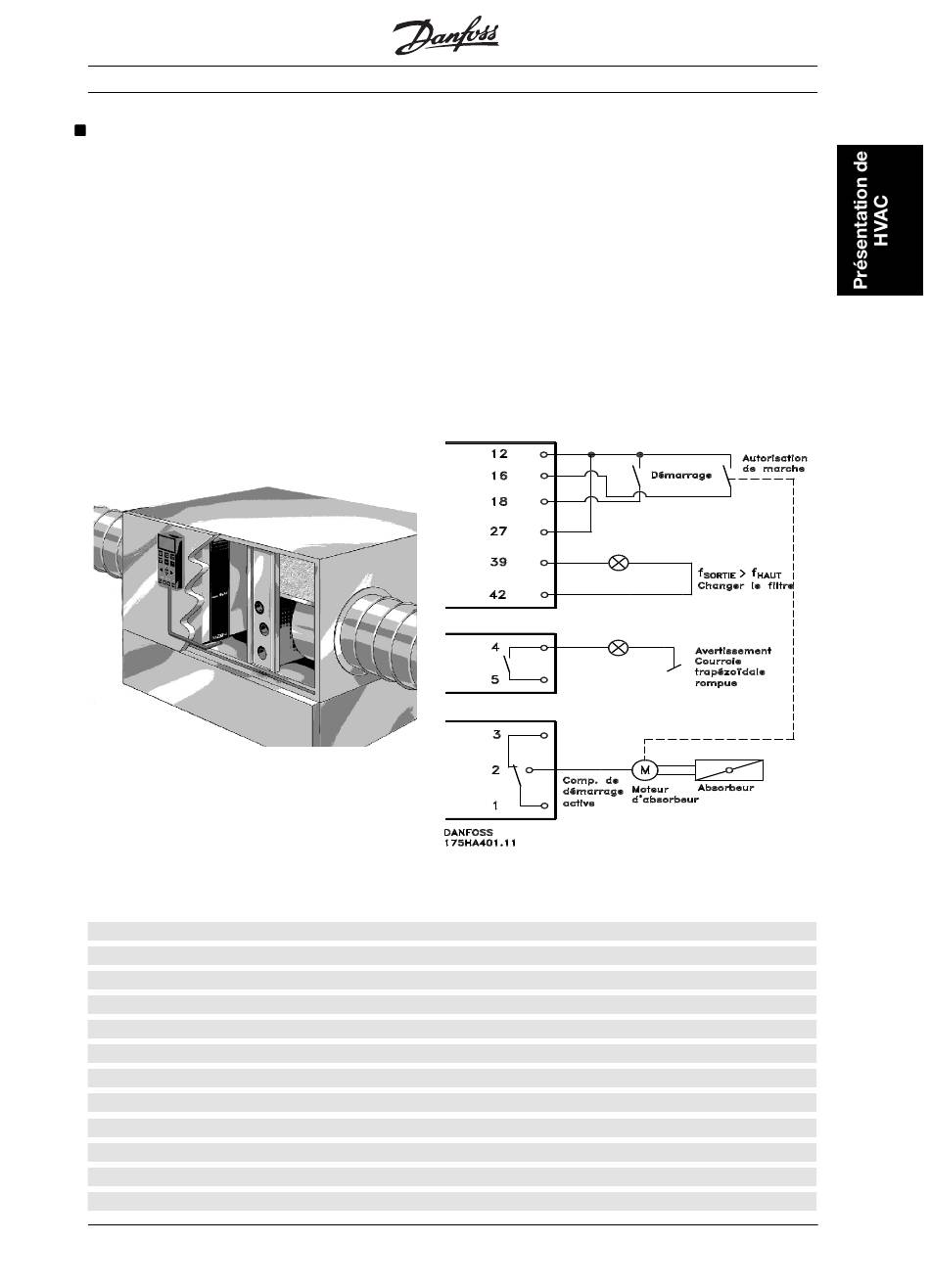

Cet exemple utilise une application avec un
avertissement Dem autorisé, en cas d'absence de
charge et un avertissement de changement de filtre.
La fonction Dem autorisé permet d'assurer que le
variateur de vitesse VLT ne fasse pas démarrer le
moteur tant que l'amortisseur de décharge ne s'est
pas ouvert. Si la courroie en V du ventilateur se
casse et si le filtre doit être changé, cette application
donnera également un avertissement de sortie.
Boucle ouverte [0]
Selon l'appareil
BAS
HAUTE
Dem autorisé [8]
Démarrage [1]
Référence [1]
0 V
10 V
Fréquence de sortie supérieure à f
Commande de démarrage active [27]
Alarme ou avertissement [12]
Avertissement [1]
par.224
HAUTE
9
