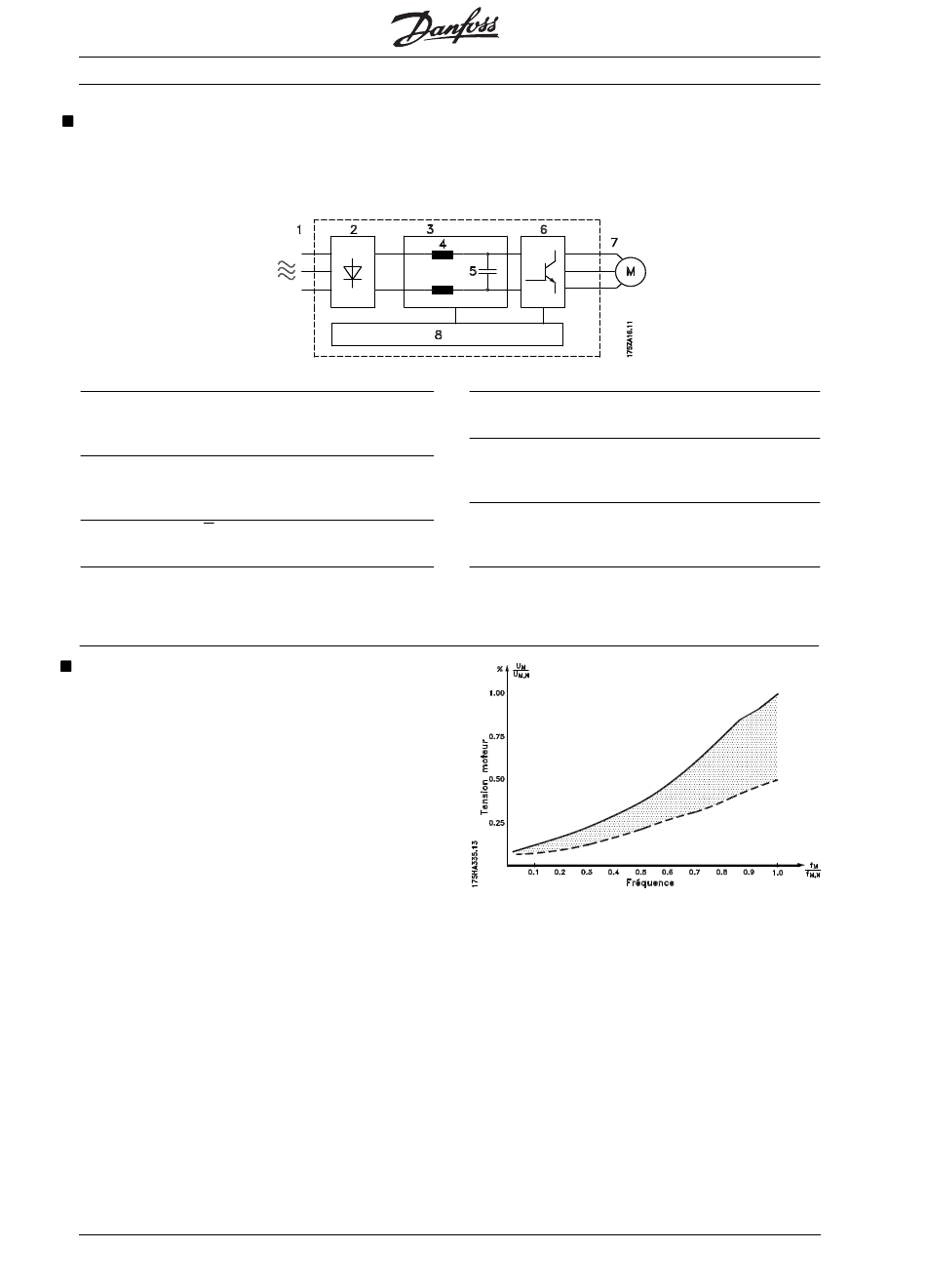

Principe de fonctionnement

Un variateur de vitesse redresse la tension
alternative réseau (CA) en tension continue (CC),
puis convertit cette dernière en un courant alternatif
(CA) d'amplitude et de fréquence variables.
1. Tension secteur
3 x 200 - 240 V CA, 50 / 60 Hz
3 x 380 - 460 V CA, 50 / 60 Hz.
2. Redresseur
Un pont redresseur triphasé redresse le courant
alternatif en courant continu.
3. Circuit intermédiaire
Tension CC = √2 x tension d'alimentation [V].
4. Selfs du circuit intermédiaire
Lissage de la tension du circuit intermédiaire et
limitation des retours d'harmoniques au secteur.
AEO - Optimisation automatique de l'énergie
Normalement, les caractéristiques U/f doivent être
définies sur la base de la charge attendue à
différentes fréquences. Néanmoins, il est souvent
difficile de connaître la charge à une fréquence
donnée dans une installation. Il est possible de
résoudre ce problème en utilisant un VLT 6000
HVAC, équipé de sa fonction d'Optimisation
Automatique de l'Energie (AEO), qui garantit
l'utilisation optimale de l'énergie. Tous les appareils
VLT 6000 HVAC sont équipés de cette fonction en
usine, c'est-à-dire qu'il n'est pas nécessaire de
modifier le ratio U/f du variateur de vitesse pour
obtenir les économies d'énergie maximum. Dans les
autres variateurs de vitesse, la charge et le ratio
tension/fréquence (U/f) donnés doivent être évalués
afin d'effectuer le réglage correct du variateur de
vitesse.
Grâce à l'Optimisation Automatique de l'Energie
(AEO), vous n'avez plus besoin de calculer ou
d'évaluer les caractéristiques système de
l'installation car les appareils Danfoss VLT 6000
HVAC garantissent la consommation optimum
d'énergie du moteur en permanence, selon la
charge.
Le chiffre se trouvant sur la droite illustre la plage de
fonctionnement de la fonction AEO, à l'intérieur de
laquelle l'optimisation énergétique est possible.
8
VLT ® 6000 HVAC
La tension et la fréquence variables qui
alimentent le moteur offrent des possibilités
infinies de régulation de vitesse pour les moteurs
standard triphasés à courant alternatif.
5. Condensateurs du circuit intermédiaire
Lissage de la tension du circuit intermédiaire.
6. Onduleur
Convertit la tension CC en tension CA de
fréquence variable.
7. Sortie
Tension CA variable de 10 à 100% de la tension
d'alimentation.
8. Carte de commande
Dispositif de commande par microprocesseur de
l'onduleur qui crée le profil d'impulsions par
lequel la tension continue est convertie en
tension alternative et fréquence variable.
Si la fonction AEO a été sélectionnée au paramètre
101, Caractéristiques du couple , cette fonction
sera active en permanence. S'il se produit une
déviation importante par rapport au ratio U/f
optimum, le variateur de vitesse VLT s'ajuste
rapidement.
Avantages de la fonction AEO
• Optimisation automatique de l'énergie
• Compensation en cas d'utilisation d'un moteur
surdimensionné
• AEO fait correspondre les opérations aux
fluctuations quotidiennes ou saisonnières
• Economies d'énergie dans un système de
volume d'air constant
• Compensation dans la plage de fonctionnement
hypersynchrone
• Réduit le bruit acoustique du moteur
