Le panneau de commande LCP

Le panneau de commande LCP (panneau de commande
local) est situé à l'avant du variateur de vitesse. Il s'agit
d'une interface complète pour utiliser et programmer le
VLT 6000 HVAC.
Le panneau de commande est amovible et peut être
installé à une distance de 3 mètres du variateur de
vitesse VLT, par exemple sur la porte d'une armoire, à
l'aide d'un kit de montage optionnel.

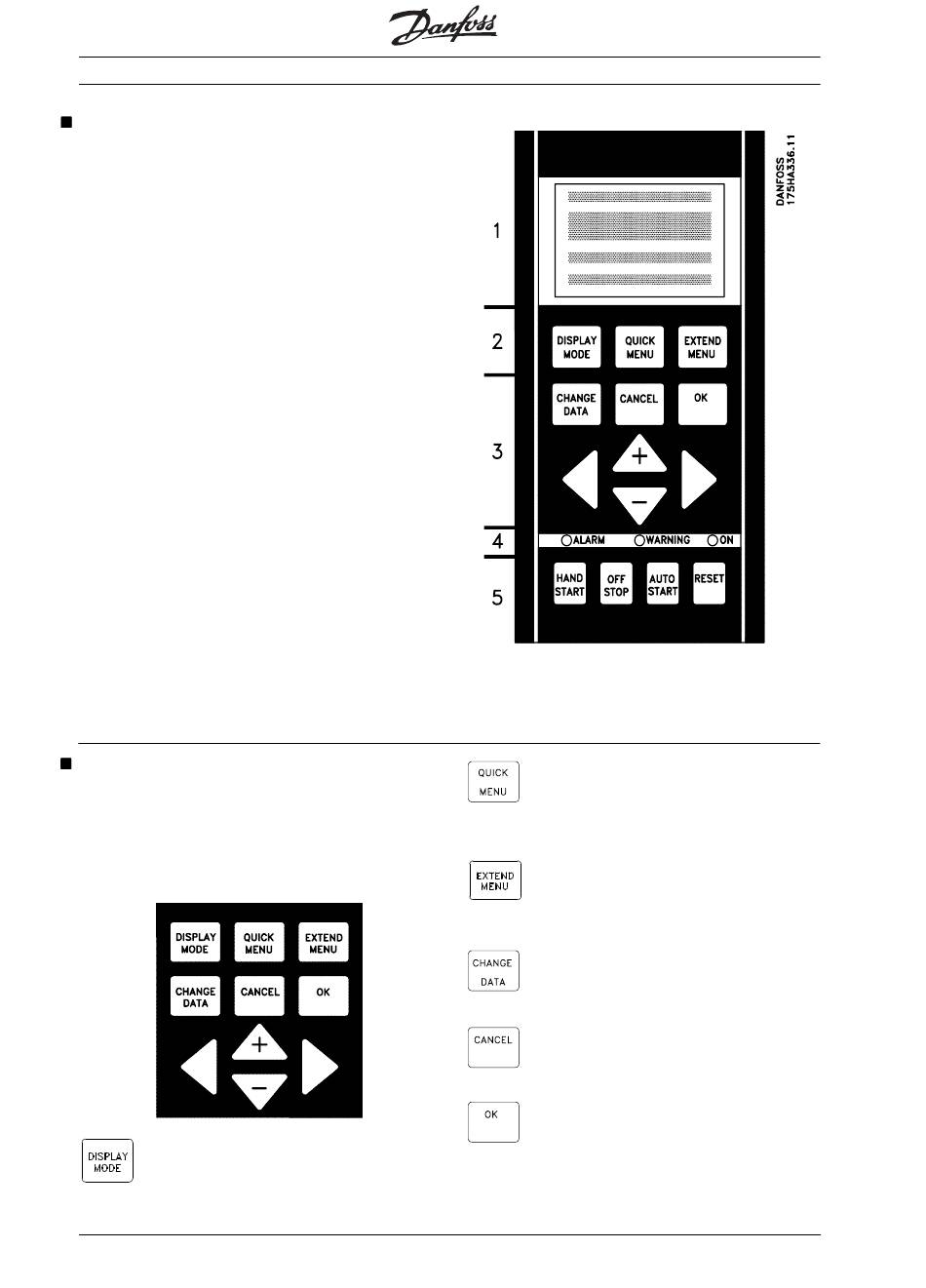

Les fonctions du panneau de commande sont réparties
en cinq groupes :
1. Ecran d'affichage
2. Touches pour modifier le mode d'affichage
3. Touches pour modifier les paramètres du programme
4. Témoins lumineux
5. Touches pour un fonctionnement en mode local.
Toutes les données sont indiquées par le biais d'un
affichage alphanumérique à 4 lignes qui, en mode de
fonctionnement normal, peut continuellement montrer 4
données de fonctionnement et 3 conditions de
fonctionnement. Pendant la programmation, toutes les
informations nécessaires pour une configuration rapide et
efficace des paramètres du variateur de vitesse VLT seront
affichées. Trois témoins lumineux indiquant respectivement
la tension (ON), l'avertissement (WARNING) et l'alarme
(ALARM) complètent l'écran d'affichage.
Tous les paramètres de configuration du variateur de
vitesse VLT peuvent être modifiés immédiatement par le
panneau de commande, à moins que cette fonction n'ait été
parametrée sur Verrouillé [1] par l'intermédiaire du
paramètre 016 Verrouillage pour changement de données
ou par une entrée digitale, paramètres 300-307 Verrouillage
pour changement de données.
Touches de commande pour la configuration
des paramètres
Les touches de commande sont réparties en plusieurs
fonctions. Les touches comprises entre l'écran
d'affichage et les témoins lumineux sont utilisées pour
régler les paramètres et sélectionner le type d'affichage
en fonctionnement normal.
La touche [DISPLAY / STATUS] est utilisée
pour choisir le mode d'affichage ou pour
passer en mode affichage soit à partir du
mode Affichage, soit à partir du menu rapide
ou du mode menu.
50
VLT® 6000 HVAC
La touche [QUICK MENU] donne accès aux
paramètres utilisés pour le menu rapide. Il est
possible de commuter entre le mode du menu
rapide et le mode menu.
La touche [EXTEND MENU] donne accès à
tous les paramètres. Il est possible de
commuter entre le mode menu complet et le
mode menu rapide.
La touche [CHANGE DATA] est utilisée pour
modifier un réglage, soit dans le mode menu
complet, soit dans le mode menu rapide.
La touche [CANCEL] est utilisée si la
modification du paramètre sélectionné ne doit
pas être effectuée.
La touche [OK] est utilisée pour valider la
modification d'un paramètre sélectionné.
