N.B. !
Les paramètres 700-711, concernant la carte
de relais, ne sont activés que si une carte
d'options de relais est installée dans le VLT 6000
HVAC.
700 Sortie relais 6 (SORTIE RELAIS6)
703 Sortie relais 7 (SORTIE RELAIS7)
706 Sortie relais 8 (SORTIE RELAIS8)
709 Sortie relais 9 (SORTIE RELAIS9)
Fonction :
Cette sortie active un contact de relais.
Les sorties de relais 6/7/8/9 peuvent être utilisées pour
indiquer l'état et afficher des messages d'avertissement.
Le relais est activé lorsque les conditions de valeurs
concernées ont été remplies.
On peut programmer l'activation/la désactivation dans
les paramètres 701/704/707/710 Temp. relais 6/7/8/9
ON et les paramètres 702/705/708/711 Temp. relais 6/
7/8/9/OFF.
Description du choix :
Voir le choix de données et de connexions en Sorties de
relais.
701 Temporisation relais 6/ON
(TEMP. RELAIS6/ON)
704 Temporisation relais 7/ON
(TEMP. RELAIS7/ON)
707 Temporisation relais 8/ON
(TEMP. RELAIS8/ON)
710 Temporisation relais 9/ON
(TEMP. RELAIS9/ON)
Valeur :
0 - 600 sec.
Fonction :
Ce paramètre permet de temporiser l'activation des relais
6/7/8/9 (bornes 1 - 2).
Description du choix :
Entrer la valeur requise.
702 Temporisation relais 6/OFF
(TEMP. RELAIS6/OFF)
705 Temporisation relais 7/OFF
(TEMP. RELAIS7/OFF)
708 Temporisation relais 8/OFF
(TEMP. RELAIS8/OFF)
711 Temporisation relais 9/OFF
(TEMP. RELAIS9/OFF)
Valeur :
0 - 600 sec.
= valeur usine, ( ) = texte affiché, [ ] = valeur utilisée dans les communications via le port de communication série
MG.60.A5.04 - VLT est une marque déposée Danfoss
®
VLT 6000 HVAC
Fonction :
Ce paramètre sert à temporiser la désactivation des
relais 6/7/8/9 (bornes 1 - 2).
Description du choix :
Entrer la valeur requise.

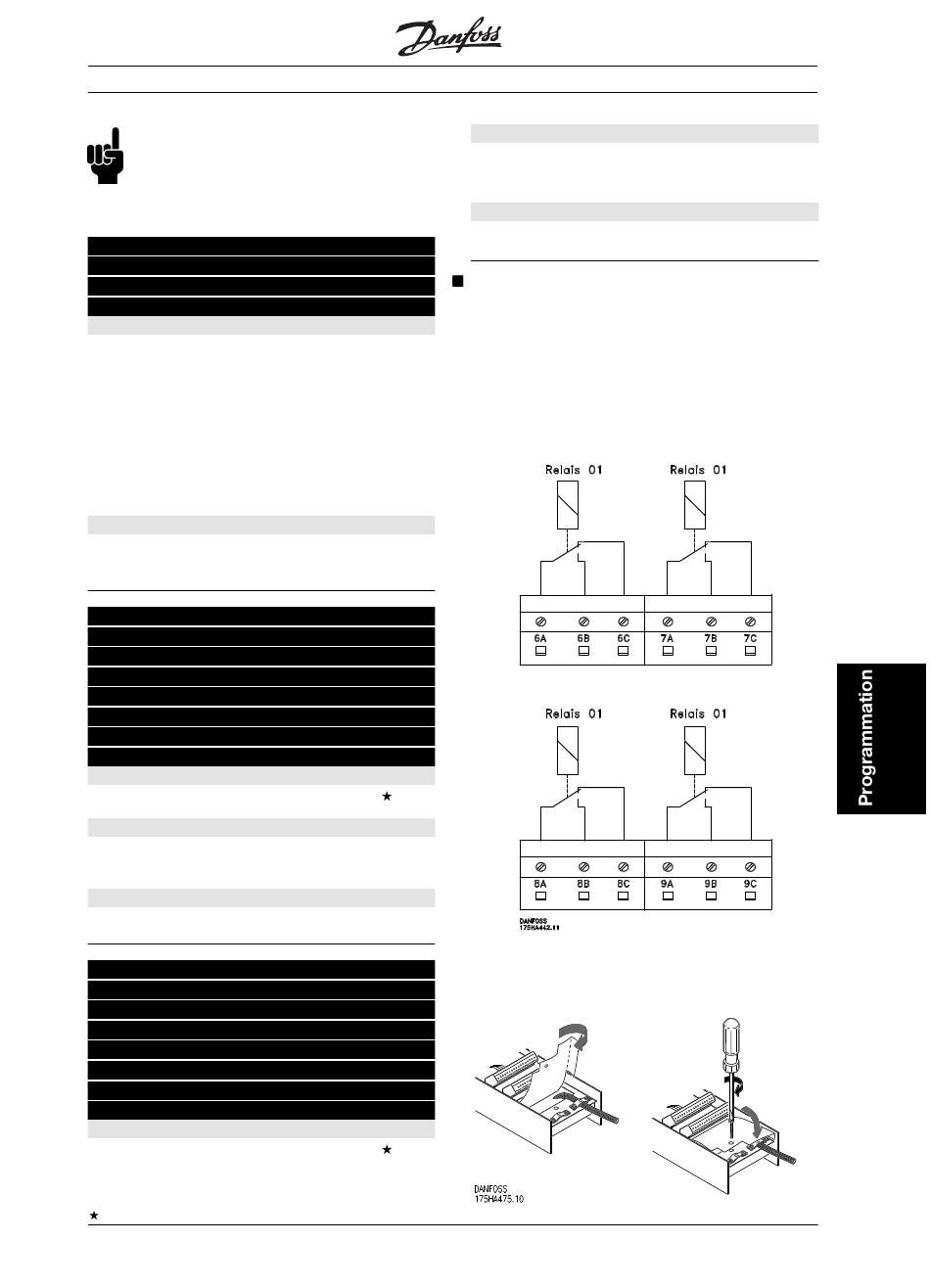

Installation électrique de la carte de relais
Les relais sont connectés comme suit.
Relais 6-9 :
A-B fermer, A-C ouvrir
Max. 240 V CA, 2A
Section max. :
Couple :
Dimension des vis :
0 sec.
Afin d'obtenir une double isolation, le film plastique
doit être installé comme le montre le dessin ci-
dessous.
0 sec.
1,5 mm2 (AWG 28-16)
0,22 - 0,25 Nm
M2
107
