Exemple d'application - Régulation constante de la pression dans un réseau de distribution en eau
La demande en eau dans les réseaux de distribution
varie considérablement au cours des 24 heures
d'une journée. La nuit, une quantité d'eau très faible
est utilisée, alors que le matin et le soir la
consommation est élevée. Pour maintenir une
pression adaptée dans les conduites d'alimentation
en eau selon la demande, les pompes des stations
de distribution d'eau sont équipées de fonctions de
contrôle de la vitesse. L'utilisation de variateurs de
vitesse permet de limiter au minimum l'énergie
consommée par les pompes tout en optimisant
l'alimentation en eau des consommateurs.
Définir les paramètres suivants :
Par. 100
Configuration
Par. 205
Référence maximum
Par. 302
Borne 18 Sorties digitales
Par. 314
Borne 60, courant d'entrée analogique
Par. 315
Borne 60, mise à l'échelle de la valeur min.
Par. 316
Borne 60, mise à l'échelle de la valeur max.
Par. 403
Temporisation du mode veille
Par. 404
Fréquence de veille
Par. 405
Fréquence de réveil
Par. 406
Point de consigne + Elevée
Par. 414
Retour maximum
Par. 415
Unités de process
Par. 418
Point de consigne 1
Par. 423
Mode process, gain proportionnel du PID
Par. 424
Mode process, fréquence de démarrage du PID
10
VLT
®
6000 HVAC

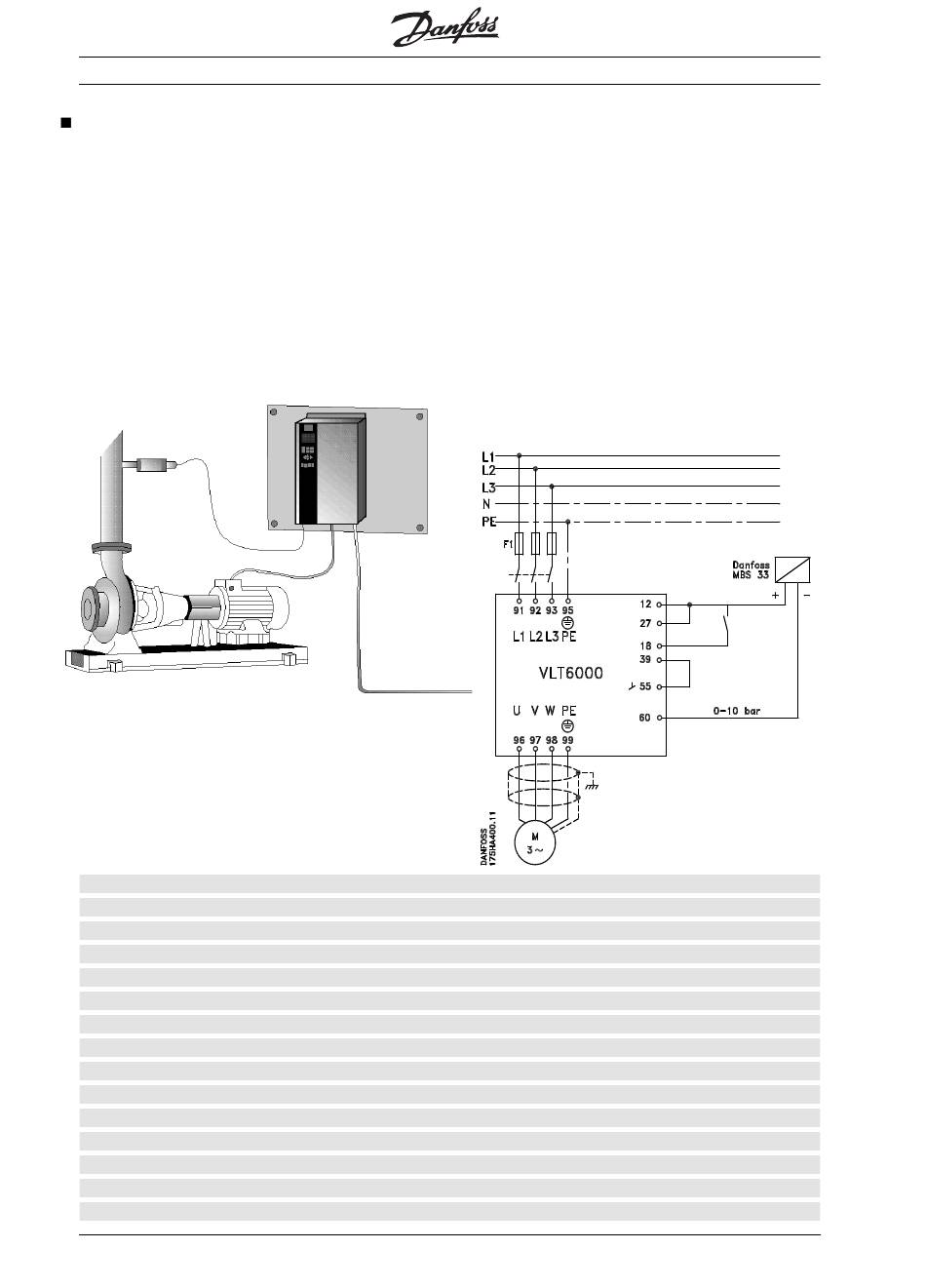

Un VLT 6000 HVAC, grâce à son contrôleur PID
intégré, assure une installation simple et rapide. Par
exemple, on peut monter un appareil IP 54 au mur,
près de la pompe, et utiliser les câbles secteur
existants pour alimenter le variateur de vitesse.
Un transmelteur Danfoss MBS 33 0-10 bar peut
être installé à quelques mètres du point de sortie
commun du réseau de distribution pour obtenir le
contrôle en boucle fermée. Danfoss MBS 33 est un
transmetteur bifilaire (4-20 mA) qui peut être
alimenté directement par un VLT 6000 HVAC.
Le point de consigne requis (par exemple 5 bars)
peut être définie localement au paramètre 418 Point
de consigne 1.
Boucle fermée [1]
5 Hz
Démarrage [1]
Signal de retour [2]
4 mA
20 mA
10 sec.
15 Hz
20 Hz
125%
10
Bar [16]
5 bars
0,6
10
MG.60.A5.04 - VLT est une marque déposée Danfoss
