Assurer un bon contact électrique
entre la plaque de montage et le châssis
métallique du variateur de vitesse VLT. Ceci ne
s'applique pas aux unités IP54/NEMA 12 car elles
sont conçues pour un montage mural, ni aux
VLT6075-6550, 380-460 VAC et VLT6042-6062,
200-240 VAC dans des boîtiers IP20/NEMA1.
Utiliser des rondelles en étoile et des plaques
d'installation conductrices galvaniquement pour
assurer de bonnes connexions électriques aux
installations IP00 et IP20.
Éviter d'utiliser du câble moteur ou de
commande non blindé dans les armoires
renfermant les unités, là où c'est possible.
Une connexion haute fréquence ininterrompue
entre le variateur de vitesse VLT et les unités de
moteurs est nécessaire pour les unités IP54/
NEMA 12.
MG.60.A5.04 - VLT est une marque déposée Danfoss
®
VLT
6000 HVAC

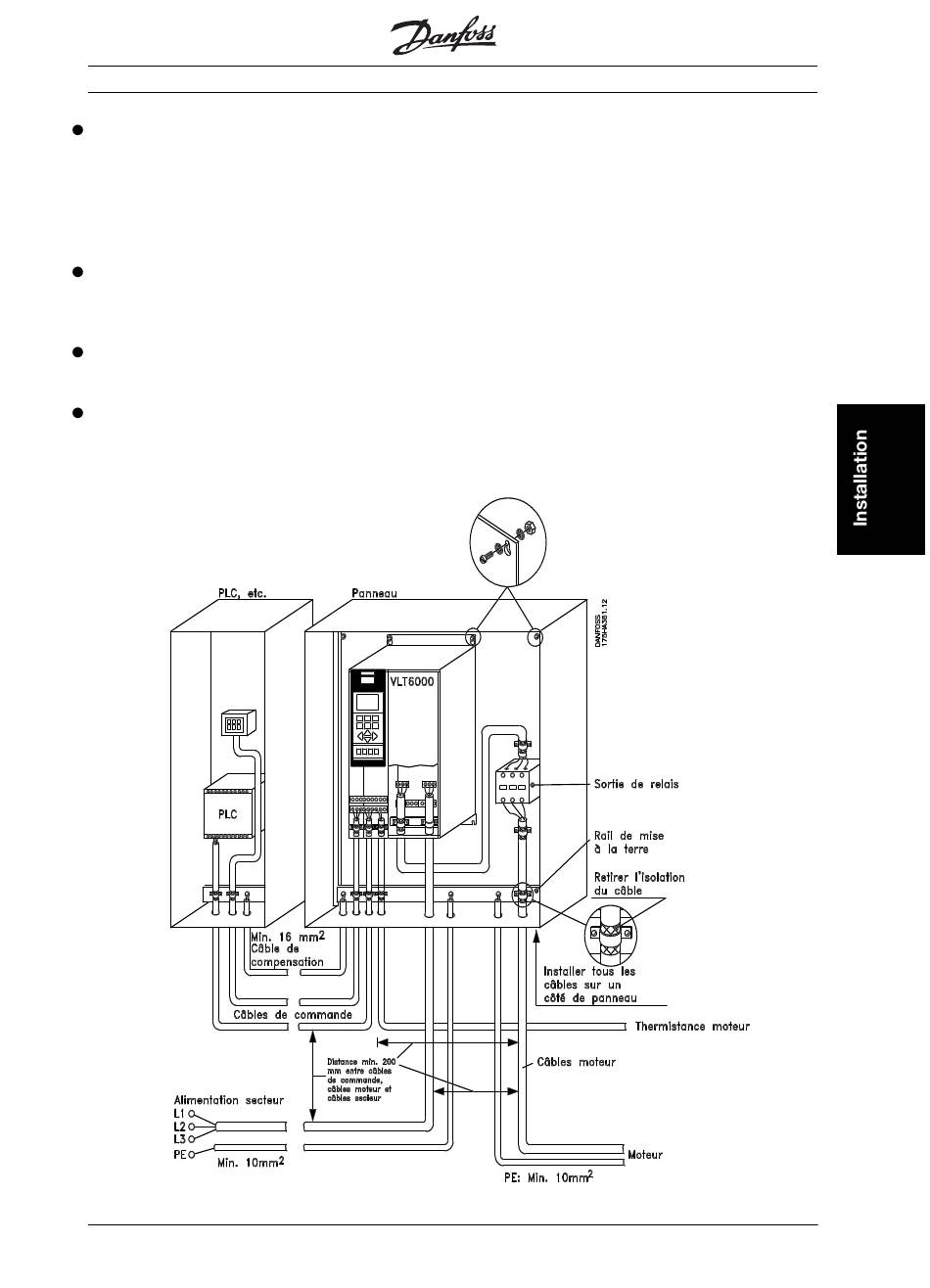

L'illustration ci-dessous montre un exemple
d'installation électrique conforme aux normes CEM
du variateur de vitesse IP 20 VLT. Le variateur de
vitesse VLT a été inséré dans une armoire
d'installation avec un contacteur de sortie et
connecté à un PLC, qui dans cet exemple est
installé dans une armoire séparée. Un autre mode
d'installation peut assurer une performance
conforme aux normes CEM, pourvu que les
directives de construction mécanique ci-dessus
soient respectées. Veuillez noter que lorsque des
câbles et des fils de commandes non blindés sont
utilisés, certaines conditions d'émissions ne sont pas
respectées, bien que les conditions d'immunité
soient remplies.
Voir le chapitre Résultats aux tests CEM pour des
détails supplémentaires.
