Rendement

Pour réduire la consommation d'énergie, il est très
important d'optimiser le rendement des systèmes.
Le rendement de chaque composant du système
doit être aussi élevé que possible.
Rendement des variateurs de vitesse VLT Série
6000 HVAC (η )
VLT
La charge du variateur de vitesse a peu d'influence
sur son rendement. En général, le rendement
résultant de la fréquence moteur f
que le moteur développe un couple nominal sur
l'arbre de 100 % ou qu'il ne développe que 75 %,
c'est-à-dire dans le cas d'une charge partielle.
Le rendement baisse un peu lorsque la fréquence
de commutation est réglée sur une valeur
supérieure à
4 kHz (paramètre 407 Fréquence de commutation).
Le rendement baisse également un peu en
présence d'une tension secteur de 460 V ou d'un
câble moteur dont la longueur dépasse 30 m.
Rendement du moteur (η
MOTEUR
Le rendement d'un moteur raccordé à un variateur
de vitesse est lié à la forme sinusoïdale du courant.
De façon générale, on peut dire que le rendement
est comparable à celui qui résulte d'une exploitation
alimentée par secteur. Le rendement du moteur
dépend de son type.
Dans la plage de 75 à 100 % du couple nominal, le
rendement du moteur sera pratiquement constant
dans les deux cas d'exploitation avec le variateur de
vitesse et avec l'alimentation directe par le secteur.
122
est identique,
M,N
)
VLT ® 6000 HVAC
Lorsque l'on utilise de petits moteurs, l'influence de
la caractéristique tension/fréquence sur le
rendement est marginale mais, avec les moteurs de
11 kW et plus, les avantages sont significatifs.
En général, la fréquence de commutation n'affecte
pas le rendement des petits moteurs. Les moteurs
de 11 kW et au-delà ont un meilleur rendement (1 à
2 %). Cela est dû au fait que la sinusoïde du courant
du moteur est presque parfaite à fréquence de
commutation élevée.
Rendement du système (η
Pour calculer le rendement du système, multiplier le
rendement des équipements des VLT Série 6000
HVAC (η ) par le rendement du moteur (η
VLT
η = η x η
SYSTEME VLT MOTEUR

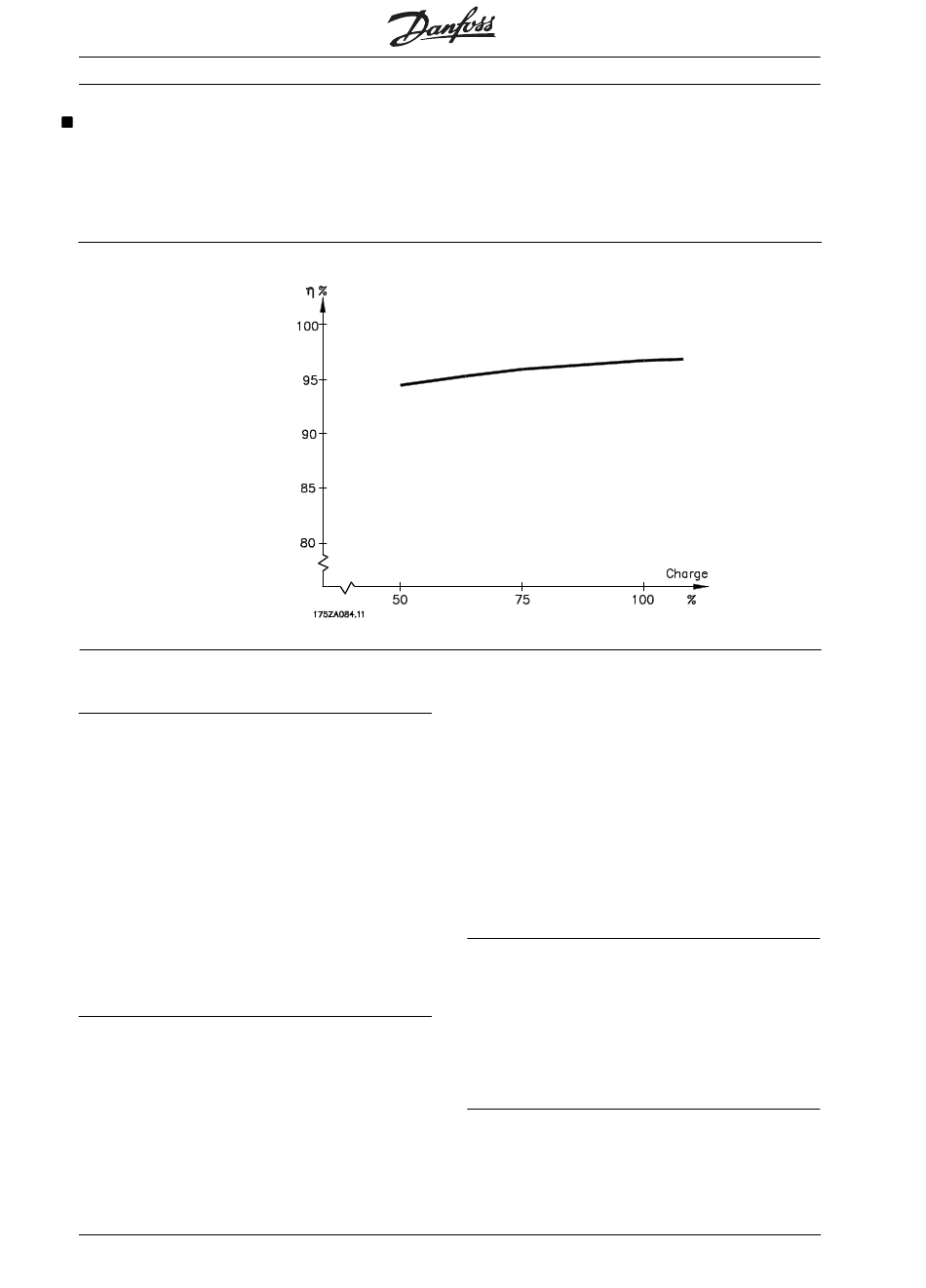

En se basant sur la courbe ci-dessus, il est possible
de calculer le rendement du système à différentes
charges.
