Installation

Raccordements électriques
Attention
Avant toute intervention, vérifiez que
l'appareil n'est plus sous tension.
Pour assurer une sécurité accrue, l'ins-
tallation électrique doit être contrôlée
par un professionnel qualifié.
Le fabricant n'est pas responsable des
éventuels dommages causés par une
mise à la terre défectueuse ou par une
alimentation défectueuse. Contrôlez si
l'installation est adaptée à la puissance
absorbée maximale indiquée sur la
plaque signalétique de l'appareil de
chauffe. Contrôlez si la section de câble
est appropriée ou si elle n'est pas infé-
2
rieure à 1,5 mm
.
Pour pouvoir garantir la sécurité de
l'appareil, un raccordement correct à
une installation avec mise à la terre
efficace est primordial.
Raccordement au réseau
La SMARTRON est livrée avec câble
d'alimentation mais sans fiche.
Le câble d'alimentation doit être rac-
cordé à un réseau 230 V - 50 Hz.
Respectez la polarisation phase, neu-
tre et terre.
L'installation doit être mise à la terre.
Important! La liaison avec le réseau
électrique doit se faire par raccorde-
ment fixe (pas avec une fiche qui peut
être retirée), qui doit être fait avec un
interrupteur bipolaire à écartement de
contact d'au moins 3 mm.
20

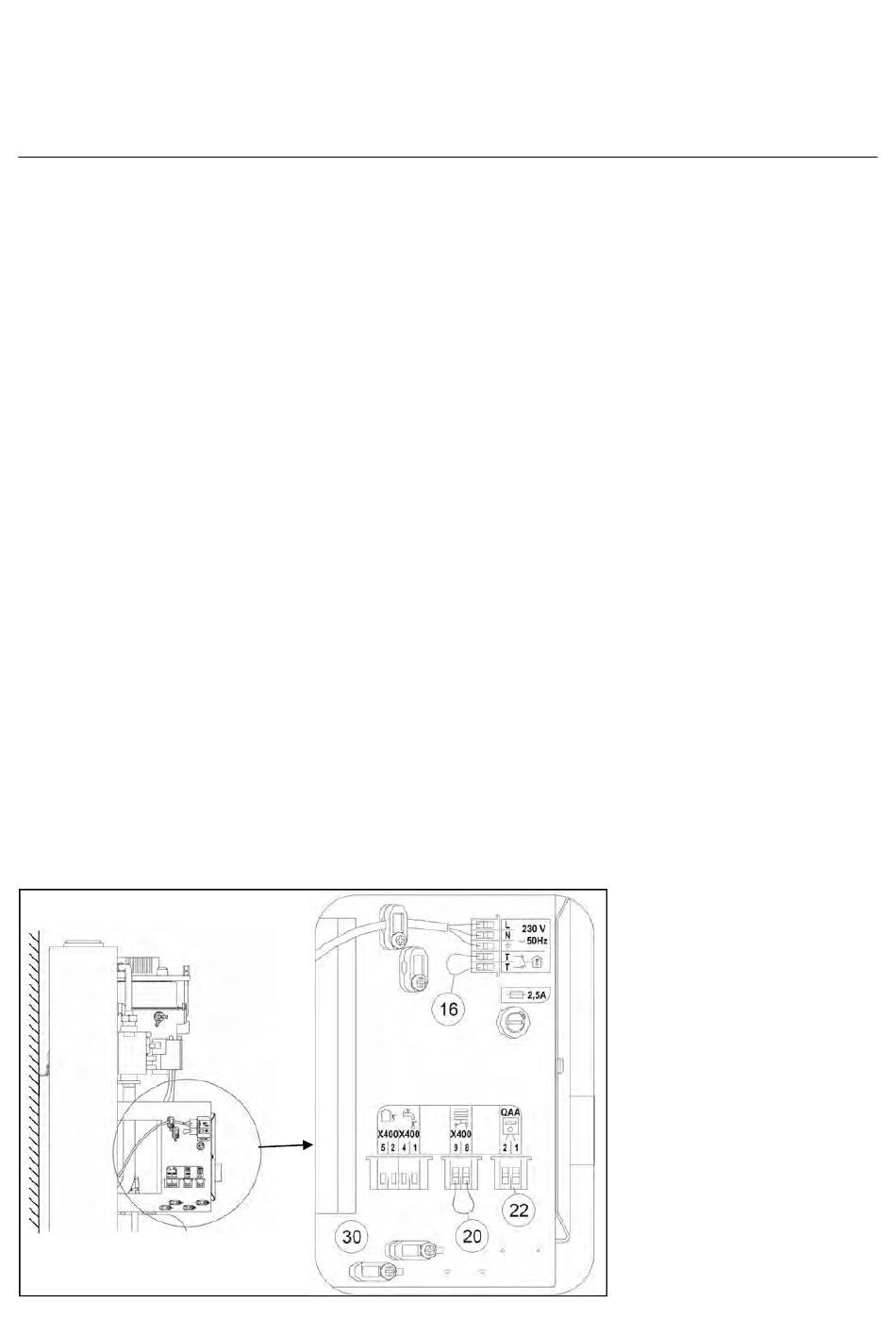

Raccordement du capteur
Pour le raccordement des capteurs, le
câble doit passer par un serre-câble
(poste 30).
Capteur extérieur QAC34 (borne
X400)
Le raccordement du capteur extérieur
se fait à l'aide d'un câble d'au moins
2
2 x 0,5 mm
. La longueur maximale
sera alors 50 m.
Si possible, le capteur doit être posi-
tionné à une hauteur de 2 - 2,5 m au-
dessus du sol et être orienté au nord.
Il ne peut en aucun cas être exposé
aux rayons du soleil.
Le capteur extérieur est raccordé à la
borne 400 numéro 5/2.
Commande à distance : 2 possibili-
tés
Commande à distance QAA73
(option)
(borne X400)
Le raccordement de la commande à
distance se fait à l'aide d'un câble
d'au moins 2 x 0,5 mm
maximale sera alors 50 m.
Le câble BUS de la commande à
distance (20-30 V) doit être installé
séparément des câbles 230 V / 50
Hz.
Raccordez la commande à distance
QAA73 au raccord X400, numéro 1/2
(poste 20).
Important
Avant de raccorder la commande à
distance QAA73, enlevez le cavalier
16 sur la borne TT !
Commande à distance QAA53
(option)
(borne X400)
Le raccordement de la commande à
distance se fait à l'aide d'un câble
d'au moins 2 x 0,5 mm
gueur maximale de 50 m est alors
garantie.
Le câble BUS de la commande à
distance (20-30 V) doit être installé
séparément des câbles 230 V / 50
Hz.
Raccordez la commande à distance
QAA53 au raccord X400, numéro 1/2
(poste 20).
Important
Avant de raccorder la commande à
distance QAA53, enlevez le cavalier
16 sur la borne TT !
Thermostat d'ambiance (option)
Enlevez le connecteur avec le cava-
lier sur les bornes TT (poste 16).
Remplacez le cavalier 16 par les 2
câbles du thermostat d'ambiance.
2
. La longueur
Remettez le connecteur sur les bor-
nes TT.
Capteur du ballon d'eau chaude
QAZ36 (option)
Le capteur du ballon d'eau chaude
est raccordé sur la borne 400 numéro
4/1.
Thermostat de sécurité (option) pour
chauffage par le sol (borne X400)
Le thermostat de sécurité pour chauf-
fage par le sol est raccordé à la
borne X400 numéro 8/9 (poste 20). A
l'activation, l'appareil est alors com-
plètement hors circuit et verrouillé
(réinitialisation). Enlevez le cavalier.
Attention
Les câbles reliant circuit imprimé et
appareillage périphérique (QAA73,
QAA53, QAC34 et également thermos-
tat d'ambiance) doivent être blindés.
Le blindage doit être mis à la terre.
2
. Une lon-
