Installation
Installation
Raccordements
6
5
2
3
4
1
5
2
1
2
1 Chauff age départ
2 Chauff age retour
3 Robinet de remplissage et de
vidange
4 Écoulement de la condensation
5 Gaz
6 Arrivée d'air / fumées
7 Évacuation des condensats de
tuyau fl exible
Installation
Installez la chaudière dans un local
suffi samment aéré conformément
aux directives actuelles.
La chaudière doit être montée dans un
local à l'abri du gel.

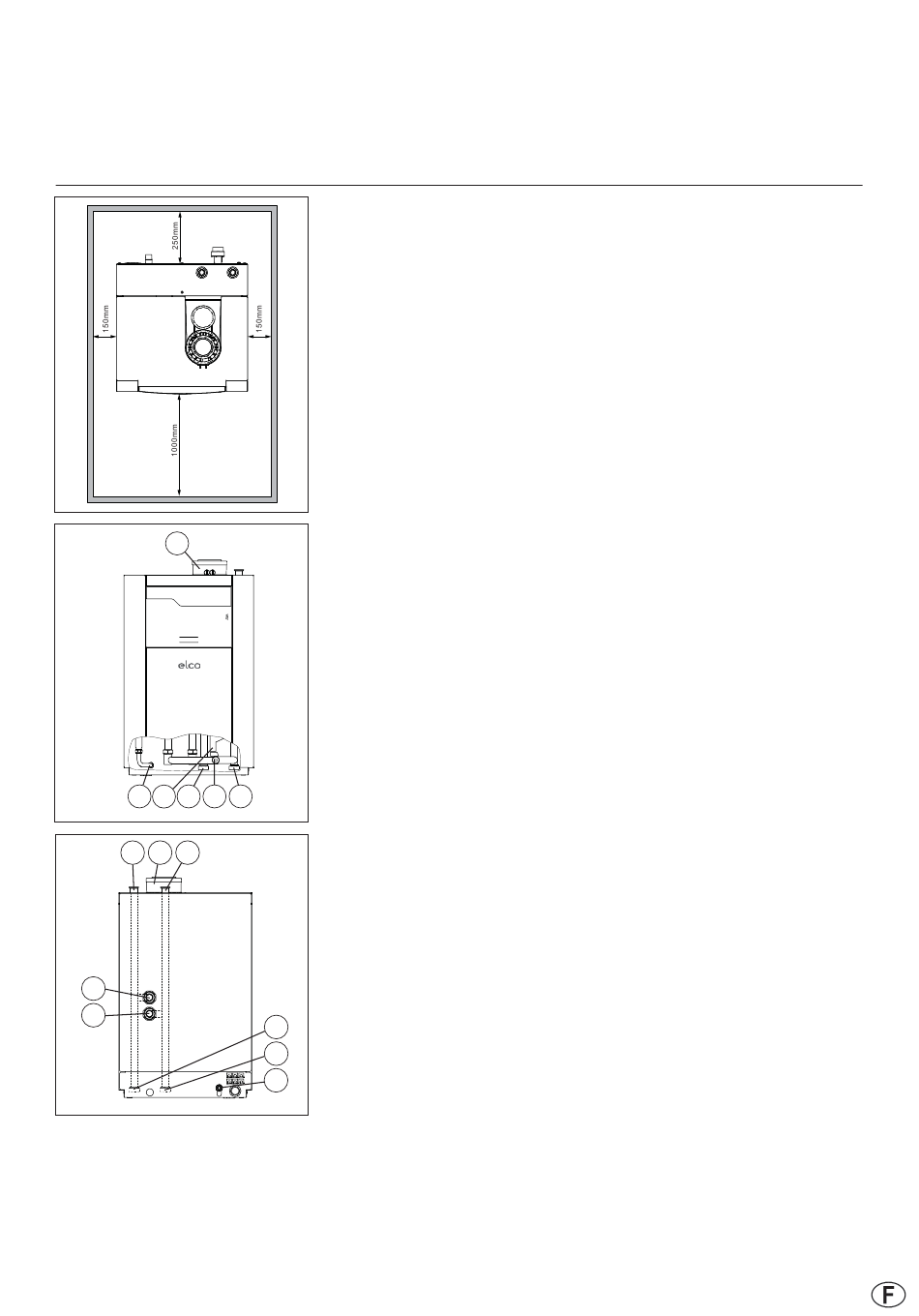

Veuillez tenir compte des écartements
recommandés selon le schéma
ci-contre lors du montage de la
chaudière. Les travaux d'entretien
seront plus compliqués avec des
écartements réduits.
Raccordements
Le chapitre ci-dessous décrit comme
les diff érents raccordements doivent
être eff ectués sur la chaudière :
-
Raccordements hydrauliques
-
Raccordement évacuation
condensation
-
Raccordement gaz
-
Raccordement fumées
-
Raccordement arrivée d'air
-
Raccordement électrique
La chaudière doit être raccordée de
sorte que le système soit conforme aux
normes et réglementations en vigueur
(européennes, nationales et locales).
Il est de la responsabilité du technicien
que ces normes et réglementations
soient respectées.
Raccordements hydrauliques
1
La TRIGON S PLUS doit être intégré
dans un système ou un volume de
circulation minimum doit être assuré.
Dans les installations de radiateurs
équipés de vannes thermostatiques,
celles-ci peuvent créer des problèmes
de circulation dans le cas ou toutes les
vannes sont complètement fermées.
Pour exclure ceci, nous vous
recommandons d'utiliser soit un
clapet de décharge de pression sur le
dernier radiateur ou l'installation d'une
soupape de décharge réglable (voir
1
nos accessoires) entre le départ (1) et
2
de le retour (2).
7
La chaudière comporte une soupape
de sécurité intégrée de 3 bar.
L'évacuation de la soupape de sécurité
est reliée avec une liaison ouverte avec
l'évacuation de la condensation.
Possibilité de raccorder un robinet de
remplissage / de vidage (3). Le robinet
de remplissage / de vidage doivent être
raccordés sur le retour de la chaudière.
Raccordement condensation (4)
Le raccordement au système
d'évacuation est toujours installé
ouvert, pour éviter un refl ux dans la
chaudière si le système d'évacuation
est bouché.
Raccordement gaz (5)
La plaque signalétique de la TRIGON
S PLUS est fi xée en usine sur le côté
gauche de la chaudière (une fois le
carénage retiré) de l'appareil. Il faut
contrôler que les données de la plaque
signalétique correspondent avec
la situation de l'installation pour le
montage de la chaudière du point de
vue du type de gaz (gaz naturel ou gaz
liquide).
ATTENTION:
Pour l'utilisation avec du gaz
propane, le kit de conversion
GPL doit être installé, voir les
instructions de conversion
séparées.
Le raccordement du gaz est eff ectué
par un technicien formé. Les normes et
réglementations nationales et locales
s'appliquent ici aussi.
Raccordez la conduite de gaz sans
fuite au raccord de gaz (5) de la
chaudière. Un compteur doit être
installé derrière la TRIGON S PLUS.
Un fi ltre à gaz peut être monté
directement sur le raccord de gaz.
Conduite d'air / évacuation des
fumées (6).
11
