Montage

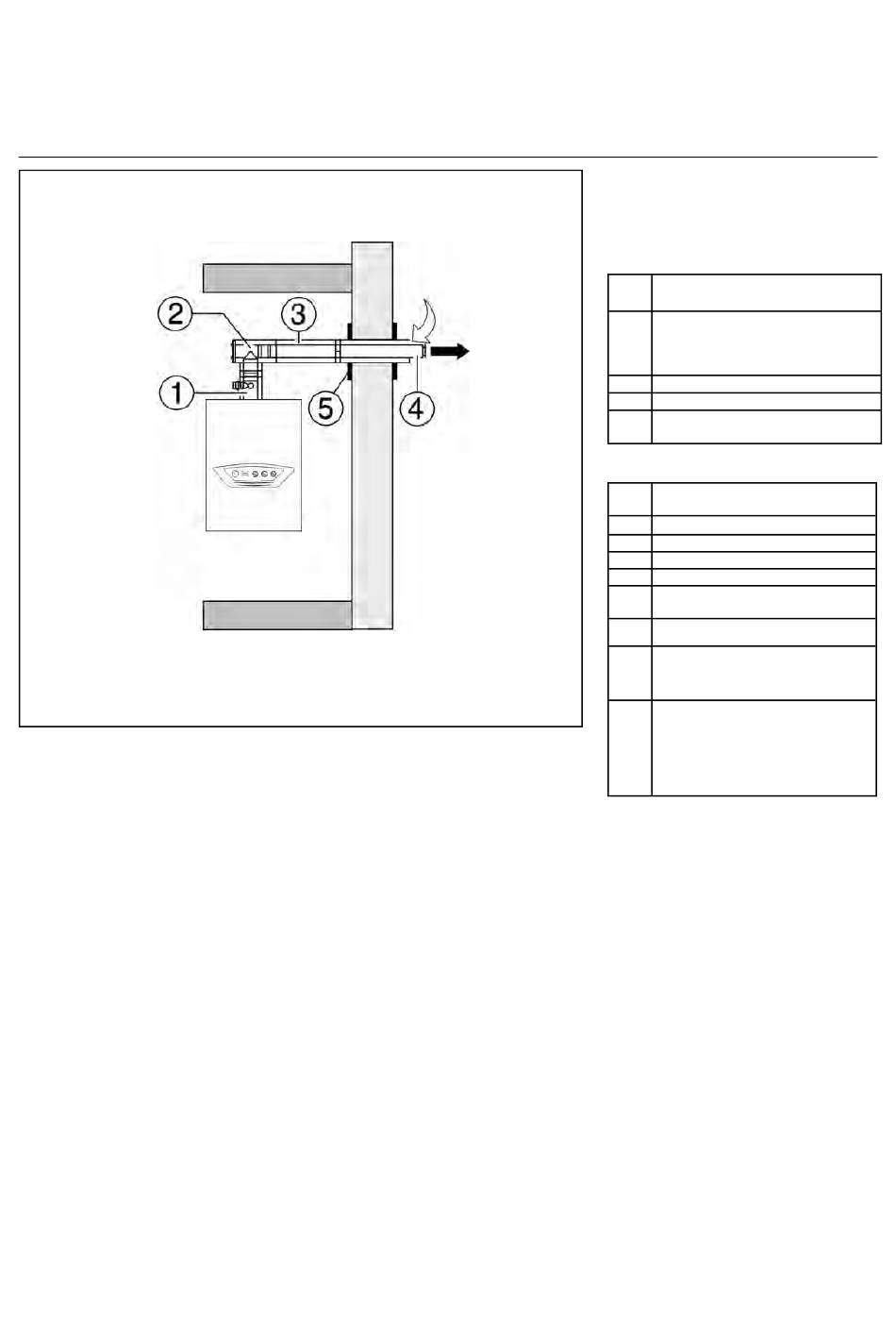

Système d'évacuation des gaz D 80/125 PPS/Alu blanc
Fermé
-
C13, montage cave/étage
-
Système d'amenée d'air/
d'évacuation des gaz de combustion
par le mur extérieur
Pièce de fondation : base
Pos
Dénomination
te
1
Raccordement de la chaudière
avec orifice de mesure, vis, joint,
lubrifiant,
Documentation
2
T avec couvercle , 87,5°
3
Tuyau 0,5 m
4
Raccord sur le mur extérieur
5
(y compris 2 écrans muraux )
Pièces d'extension
Post
Dénomination
e
Tuyau 1,0 mètre
Coude à 87°
Coude à 45°
Voyant avec couvercle
5
Ecran mural D125 blanc, avec vis
de fixation
Fixation DN 125
Attache murale réglable DN 125
(distance mur - milieu du tuyau
115 -170 mm)
Allonge attache murale
(distance mur – milieu du tuyau
165 – 228 mm ou
215 – 275 mm ou
270 – 333 mm)
17
