Généralités
Le chauffe-eau avec échangeur de
chaleur à tube lisse peut être raccordé
à chaque chaudière à gaz ou à
mazout. La cuve est protégée par un
revêtement vitrocéramique brûlé à
850°C, correspondant aux exigences
de la DIN 4753. La disposition de
l'échangeur de chaleur sert au ré-
chauffage complet de l'eau contenue
dans l'accumulateur.
La température recommandée est de
55 à 60°C. On assure ainsi une
hygiène optimale.
Le chauffe-eau doit être posé par un
installateur agréé, dans un local pro-
tégé contre le gel. Les cuves émaillées
sont appropriées pour l'eau sanitaire
normale et homologuées pour des
installations mélangées (tubes de
cuivre, tubes zingués).
Le raccordement de l'eau sanitaire
est réservé aux installateurs sanitaires.
Ne pas poser, en direction de flux, des
métaux plus précieux devant des
métaux moins précieux. Les directives
en vigueur doivent être observées
pour la robinetterie d'eau froide.
7
3
Les directives en vigueur et les
prescriptions du service local des
eaux, ainsi que les normes DIN
doivent être observées.
Mise en place
Soulever le chauffe-eau de la palette à
la verticale, vers le haut. A cet effet,
les sécurités de transport doivent
d'abord être enlevées.
Veiller à ce que le chauffe-eau ne
touche pas les parois ou des objets
pointus.
Poser le chauffe-eau sur les pieds
réglables.
L'aide de transport (accessoire) peut
être utilisée pour la mise en place.
L'isolation est livrée séparément.
Le démontage des brides doit être
effectué par un professionnel.

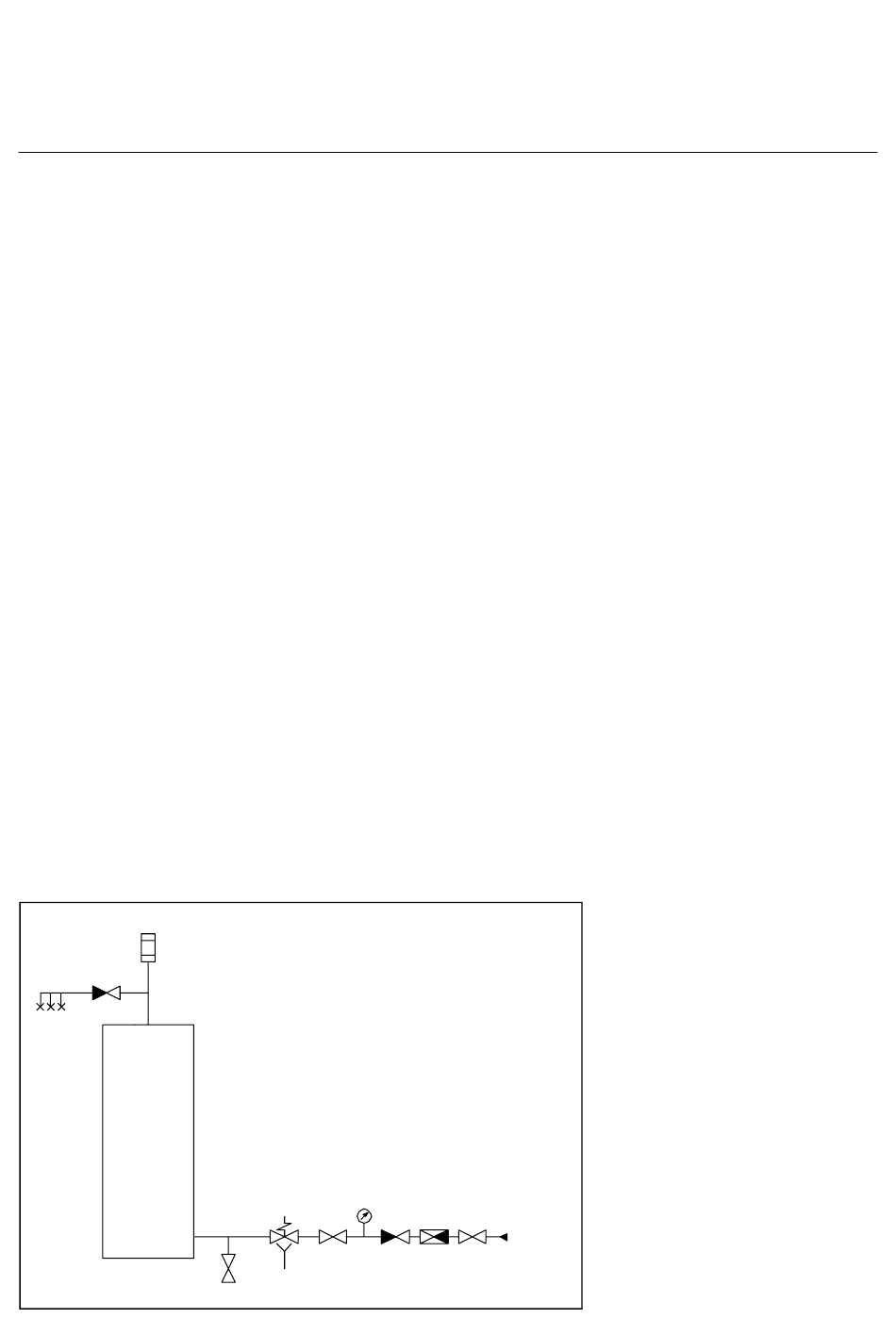

Légende
1
Robinet d'arrêt
2
Réducteur de pression
3
Clapet de retenue
4
Raccord de manomètre
avec manomètre
5
Soupape de sécurité
6
Robinet de vidange
7
Dégazeur
4
5
1
3
6
2
1
Installation
La pression de service maximale
admise de l'accumulateur est de
10 bar.
La pression de réponse maximale
admise de la soupape de sécurité est
de 6 bar en Suisse et de 10 bar en
Allemagne.
Il faut utiliser, soit une nouvelle
soupape, soit une soupape révisée
d'usine. Le non-respect de cette
prescription exclut tout droit de
garantie de la cuve.
Pour l'installation en Suisse, les
directives eau W3 de la SSIGE
(Société Suisse de l'Industrie du Gaz
et des Eaux) doivent être observées.
Pour l'installation dans l'Espace
européen, il faut respecter les
directives en vigueur dans les
différents pays.
Les raccords inutilisés doivent être
obturés et isolés par vos soins. Il faut
resserrer les vis des brides avant le
remplissage.
Les chauffe-eau 150 à 500 litres
peuvent être nivelés par des vis
réglables. Un filtre (collecteur
d'impuretés) doit être posé à l'entrée
du chauffe-eau.
Exclusion de la garantie
La garantie est exclue pour des
dommages résultants d'une utilisation
incorrecte, resp. d'une pose ou mise
en service non conforme ainsi que
lors de l'intégration de composants
de provenance extérieure.
Attention
Tous les accumulateurs sont
équipés d'une anode à courant
externe.
Il faut remplir l'accumulateur
seulement après le raccordement
de l'anode. L'exploitation sans
anode à courant externe peut
entraîner des dommages à la cuve.
