Mode d'emploi
THISION

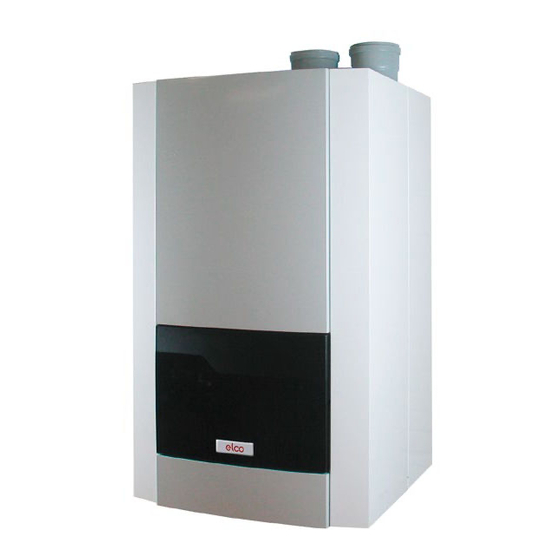

Chaudière à condensation du gaz
Générales
Les unités sont marquées avec le
numéro CE valable et corre-
spondant et sont ainsi conformes
à les normes et directives
suivantes:
pr EN 677, EN 60 335,
DIN VDE 0722, EN 50 082,
90 / 396 / EWG,89 / 336 / EWG,
73 / 23 / EWG, 93 / 68 / EWG,
92 / 42 / EWG, DIN EN 437,
pr EN 483, DIN EN 297
Faire attention à les prescriptions
de la surveillance des chantiers
avant raccorder le lieu de
chauffage au gaz:
TRGI, TRF, directive GVU (pour
l'Autriche: ÖVGW TR gaz, OVGW
TR gaz combustible liquéfié)
Fonctionnement:
Voire DIN 4756 „chauffages au
gaz dans les installations de
chauffage"
Pour le service de la chaufferie est
valable le mode d'emploi.
Types de gaz
Gaz naturel E, gaz naturel LL et
gaz combustible liquéfié
Avant la mise en circuit:
Vérifier si le système de chauffage
contient d'eau en suffisance
Vérifier, si les robinets d'arrêt sont
ouverts
L'aiguille du pressostat ne doit pas
se trouver dans la plage rouge
(unitées fermées selon DIN 4751,
feuille 2)
Ouvrir le robinet d'arrêt du gaz
Avant la mise en service et avant
chaque période de chauffage:
Laisser vérifier par principe l'unité
entière par un service d'entretien
En cas de défaillances il faut
absolument Informer le service
d'entretrien du fournisseur
Mise en service
Enclencher l'unité par
l'interrupteur de secours
L'unité est en ordre de marche
Vérifier si marchent la pompe de
circulation de chauffage et la
pompe de chargement d'eau
chaude
Défaillances
En cas de défaillances nous vous
prions de contacter le service
d'entretien
L'unité ne marche pas
Vérifier tous les points
mentionnés dans le paragraphe
„Avant la mise en circuit"
Quand il n'est pas possible
trouver la cause, il faut informer le
service d'entretieni
Irrégularités
Quand l'unité présente des
défauts, elle ne doit pas être
opérée. Une inspection régulière
par du personnel compétent est
nécessaire
Travaux de réparation
Les travaux de réparation à l'unitè
ou ses composants sont exécutés
exclusifement par le fabricant
respectif.
Nos obligations de garantie
s'éteindrent en tous cas où tiers
entrent en action. Nous rejettons
toute responsabilité de
conséquences résultantes de ceci.
Mise hors service de l*unité
1.
Déconnecter l'unité par
l'interrupteur de secours
(Par principe, l'interrupteur de
secours ne se trouve pas dans la
chaufferie)
2.
Serrer le robinet d'arrêt du gaz
3.
Nettoyer la chaudière
4.
NE PAS vider l*unité
5.
En cas de danger de gel il faut
vider l'unité

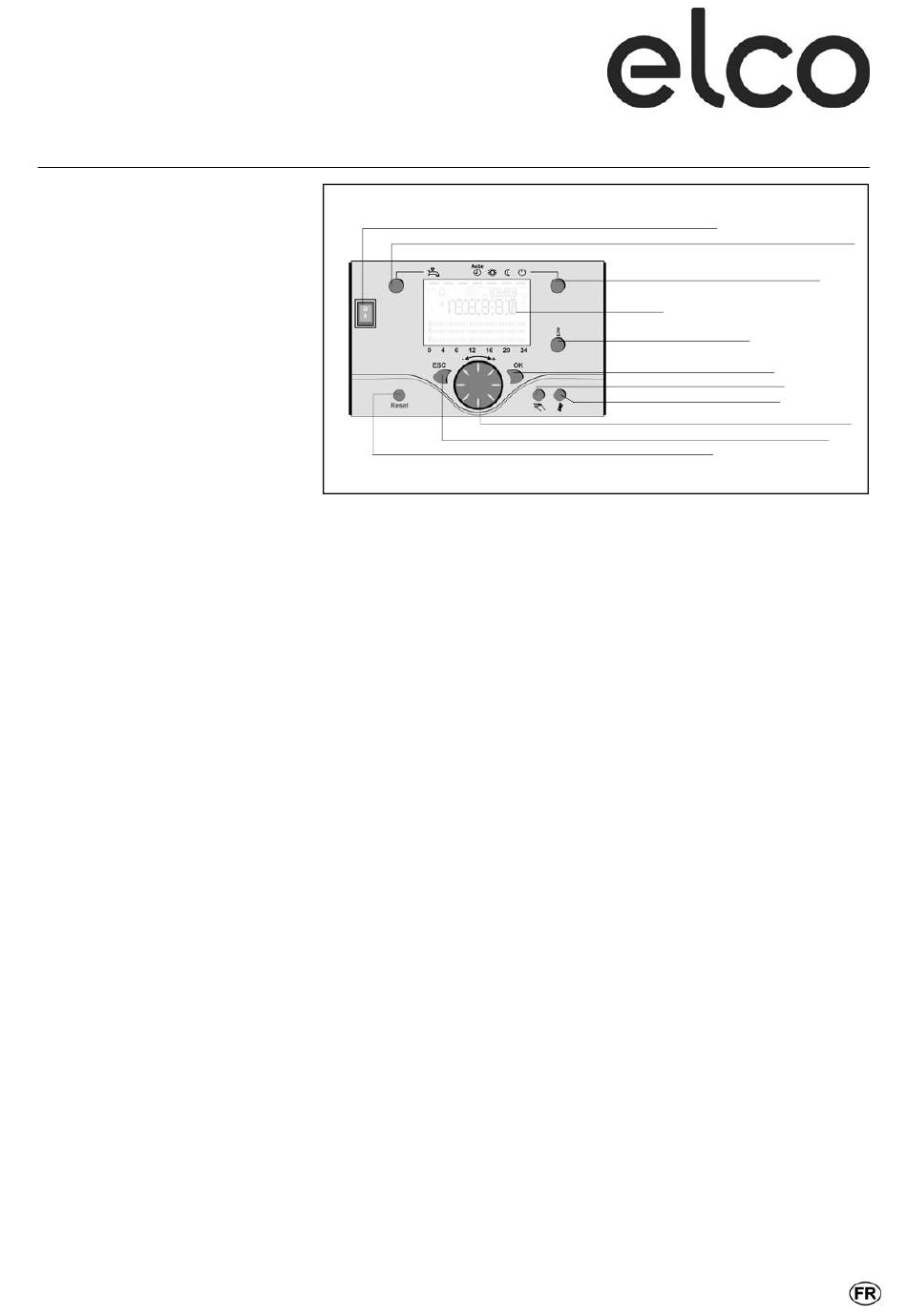

Interrupteur EN/HORS
Touche "sélection eau chaude sanitaire"
Touche "mode de fonctionnement
circuit(s) chauffage"
Display
Touche "fonction Info"
Touche de validation (OK)
Touche "fonction manuelle"
Touche "fonction ramoneur"
Bouton rotatif de réglage de temp. amb.
Abandon ou retour sur menu (ESC)
Touche "reset"
Entretien
L'unité doit être vérifiée
périodiquement - dépendant du
degré de contamination - au
moins une fois par l'an par le
service d'entretien
Nettoyage
Sera exécuté en principe par le
service d'entretien
Nettoyage de la cheminèe
Mettre hors service l'unité
Danger de gel
Dans les chambres pas utilisées
ne jamais déconnecter complète-
ment les corps de chauffage
En cas le service de chauffage
doit être interrompu, il faut ouvrir
tous les soupapes des corps de
chauffage et vider toute l'eau de
l'unité
Ouvrir les dispositifs d'aération et
désaérateurs aux corps de
chauffage
Placer une indication bien visible
indiquant que l'unité est vidée et
ne doit pas être chauffée. Laisser
les robinets de purge ouverts
pendant la période d'arêt.
04/2009
art. no 12 095 487
