Installation

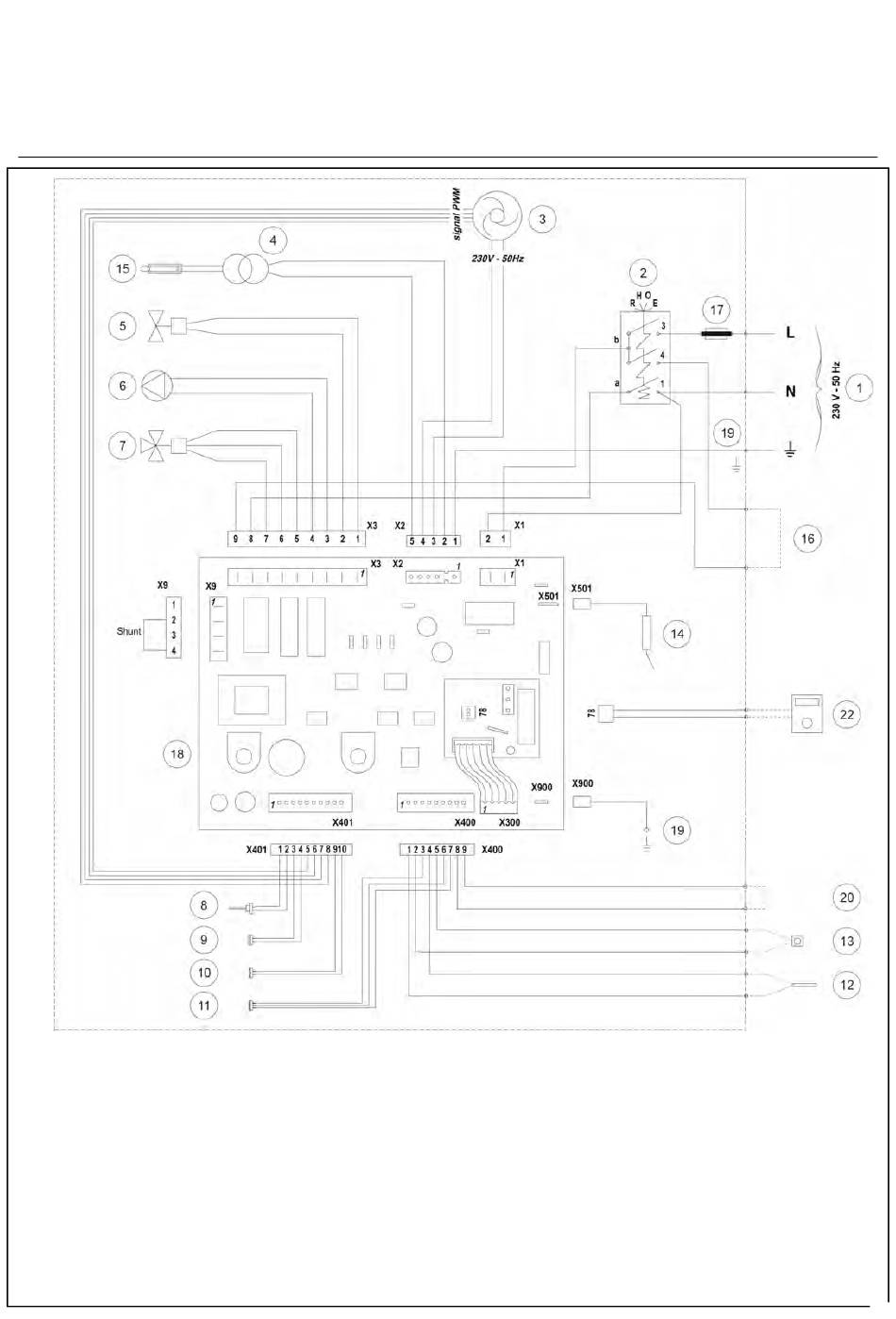

Schéma électrique
1.
Raccordement au réseau 230 V - 50 Hz
2.
Sélecteur (réinitialisation / hiver / standby / été)
3.
Ventilateur 230 V~ 50Hz
4.
Transfo d'allumage 230 V~
5.
Bloc gaz 230 V~
6.
Pompe de chauffe
7.
Vanne d'inversion (SMARTRON Combi S)
8.
Capteur gaz de combustion
9.
STB Eau
10.
Capteur avance chauffage
11.
Capteur eau sanitaire (détection puissance)
(SMARTRON Combi S)
12.
Capteur ballon d'eau chaude
13.
Capteur extérieur
14.
Electrode ionisation
15.
Electrode d'allumage
16.
Cavalier à enlever pour raccorder un thermostat
d'ambiance
17.
Coupe-circuit 2,5A
18.
LMU
19.
Mise à la terre
20.
Cavalier pour thermostat de sécurité
21.
/
22.
Raccordement de la commande à distance
(QAA53/QAA73)
à distance, il faut enlever le cavalier sur la
borne 16!
Pour raccorder la commande
21
