Montage
14
8

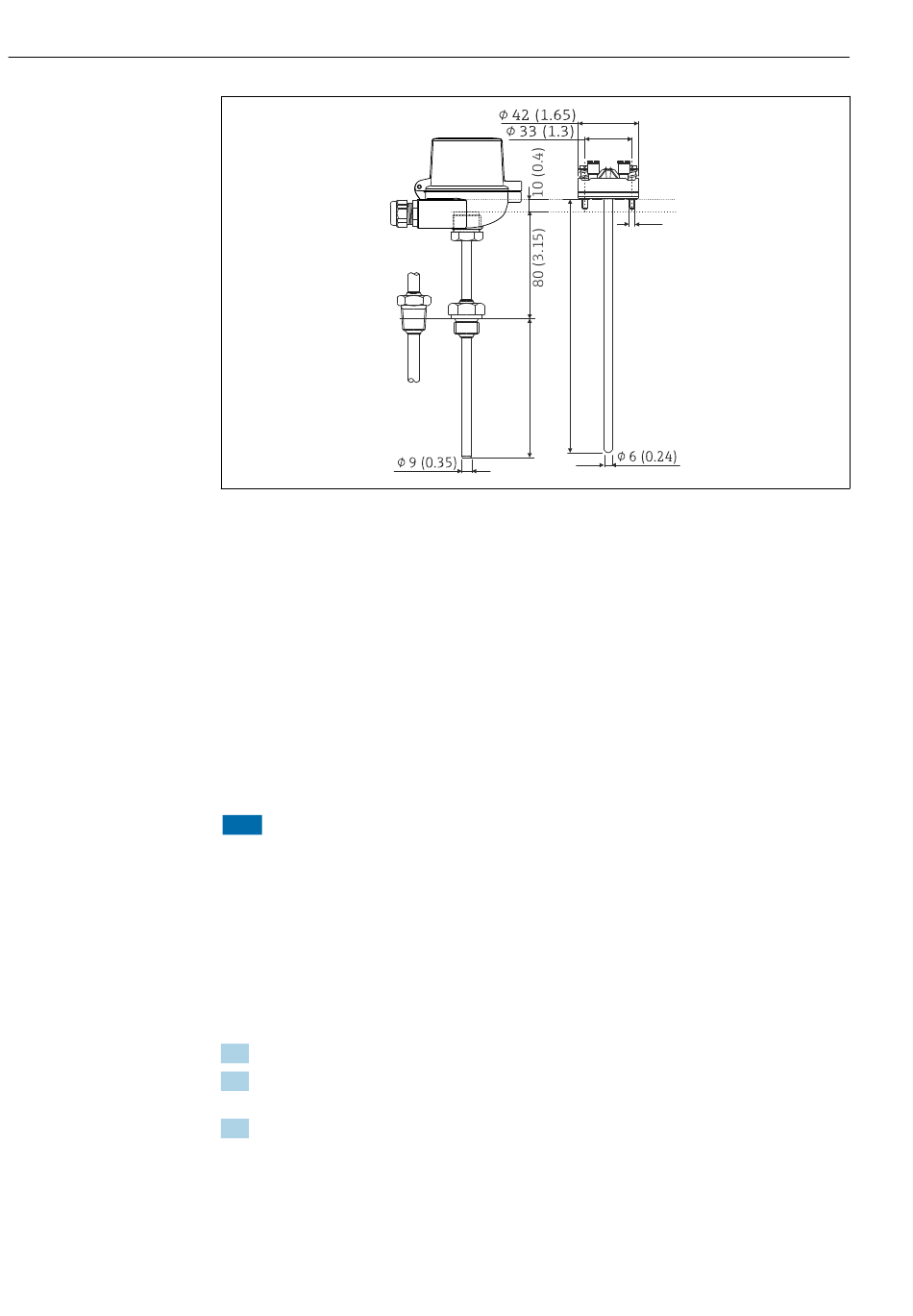

Capteur de température TR10 (accessoire en option), dimensions en mm (in)
L
Longueur d' i mmersion, à spécifier à la commande
IL
Longueur d' i nsertion = L + longueur du tube prolongateur (80 mm (3.15in)) + 10 mm (0.4in)
4.3
Conditions de montage
Avec les accessoires adéquats, l' a ppareil avec boîtier de terrain peut être monté sur paroi,
conduite, en façade d' a rmoire électrique et sur rail DIN.
L' o rientation dépend de la lisibilité de l' a fficheur. Les raccords et les sorties se trouvent
sous la face inférieure de l' a ppareil. Le raccordement des câbles se fait au moyen de bornes
codées.
Gamme de température de fonctionnement :–20 ... 60 °C (–4 ... 140 °F)
Le chapitre "Caractéristiques techniques" contient plus d' i nformations.
AVIS
Surchauffe de l'appareil en raison d'un refroidissement insuffisant
‣
Pour éviter les accumulations de chaleur, assurer en permanence un refroidissement
suffisant de l' a ppareil. Une utilisation de l' a ppareil dans la partie supérieure de la
gamme de température réduit la durée de vie de l' a fficheur.
4.4
Montage
4.4.1
Montage mural
1. Utiliser la plaque de montage comme gabarit de perçage, dimensions → 5, 13
2. Positionner le calculateur d' é nergie sur la plaque de montage et le fixer par l' a rrière à
l' a ide de 4 vis.
3. Fixer la plaque de montage au mur au moyen de 4 vis.
M4
IL
L
EngyCal RH33
A0015313
