Montage

12
5
Montage
Si le point de mesure est difficile d' a ccès, nous recommandons de mettre l' a ppareil en
service conformément aux instructions de mise en service avant de le monter dans la
cuve.
5.1

Conditions de montage

Emplacements de montage recommandés
• Version compacte : sur le côté de la cuve (position de montage horizontale)
• Appareils avec tube prolongateur : par le dessus (position de montage verticale)
• Distance minimale de l' e xtrémité du capteur à la paroi de la cuve : 10 cm (3,94 inch)
• Les éléments de mesure doivent être entièrement immergés dans le produit
• Les éléments de mesure doivent se trouver dans le tiers inférieur de la cuve mais au-
dessus du cône pour une mesure optimale pendant la fermentation
• Cuves avec agitateurs : aligner les lames vibrantes dans le sens de l' é coulement,
parallèlement à la paroi de la cuve
Éviter les emplacements de montage suivants
Emplacements de montage dans lesquels une accumulation de levure ou de gaz est
susceptible de se produire, comme au fond de la cuve ou près de la limite de remplissage
par exemple
Conduites
• L' a ppareil peut être monté dans une conduite à partir d' u n diamètre de 200 mm (7,87 in)
à une vitesse d' é coulement ≤2 m/s
• Nous ne recommandons pas de monter l' a ppareil dans des conduites, la paroi de la
conduite étant susceptible de provoquer des effets de rétroaction sur le signal de mesure
• Contacter Endress+Hauser pour plus d' i nformations

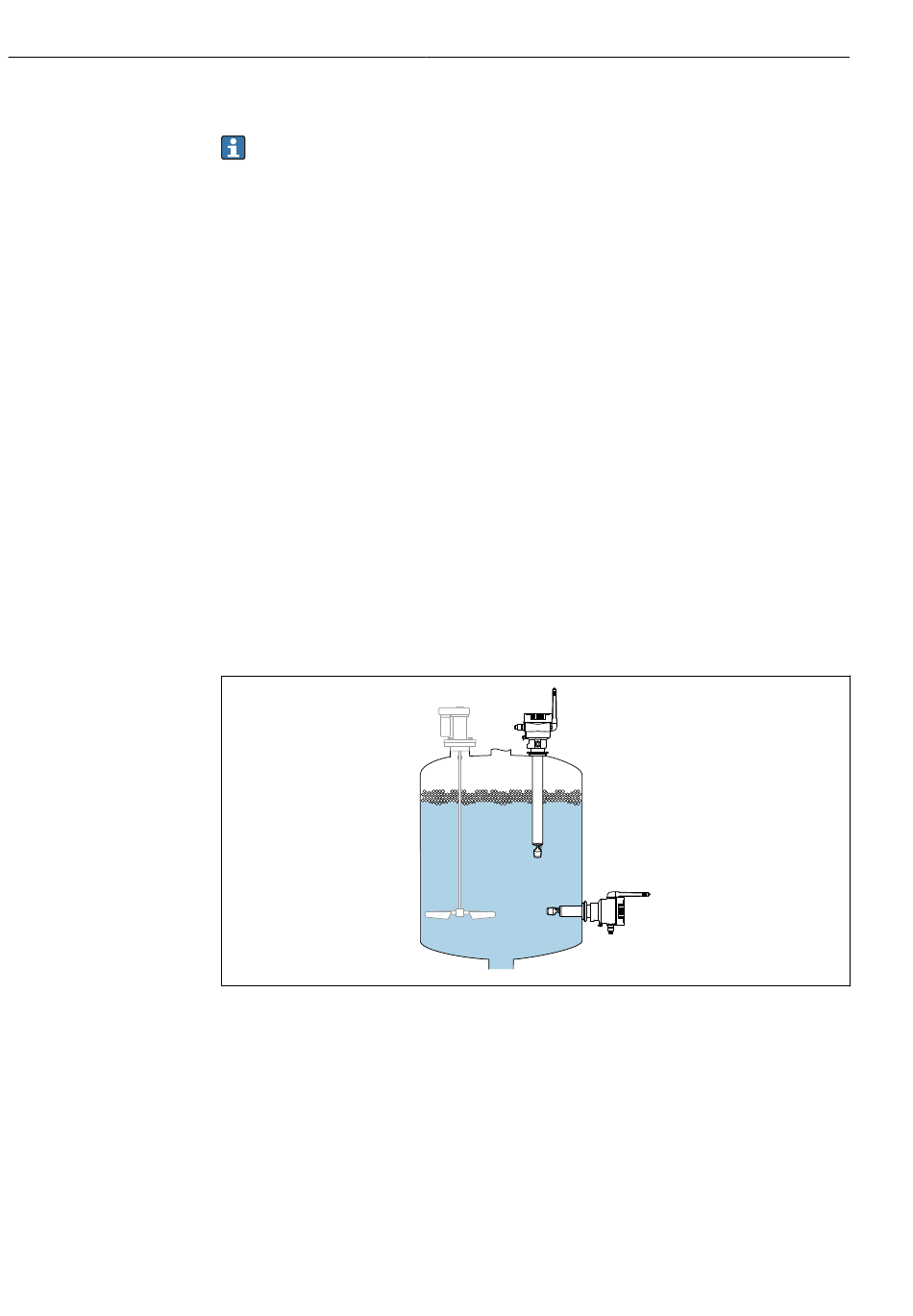

 4
Position de montage possible
Contrôleur de fermentation QWX43
Endress+Hauser
A0046858
