7.2.2 Calculateur combiné chaud/froid (différence de chaleur
bidirectionnelle)
Calcul de la quantité de chaleur dégagée et absorbée par un liquide caloporteur dans un
échangeur thermique. Une application typique est la mesure des flux d' é nergie lors de la
charge/décharge d' u n accumulateur de chaleur (p. ex. réservoir géothermique).
Le fonctionnement bidirectionnel peut se faire en fonction du sens d' é coulement ou de la
différence de température (si le sens d' é coulement reste le même).

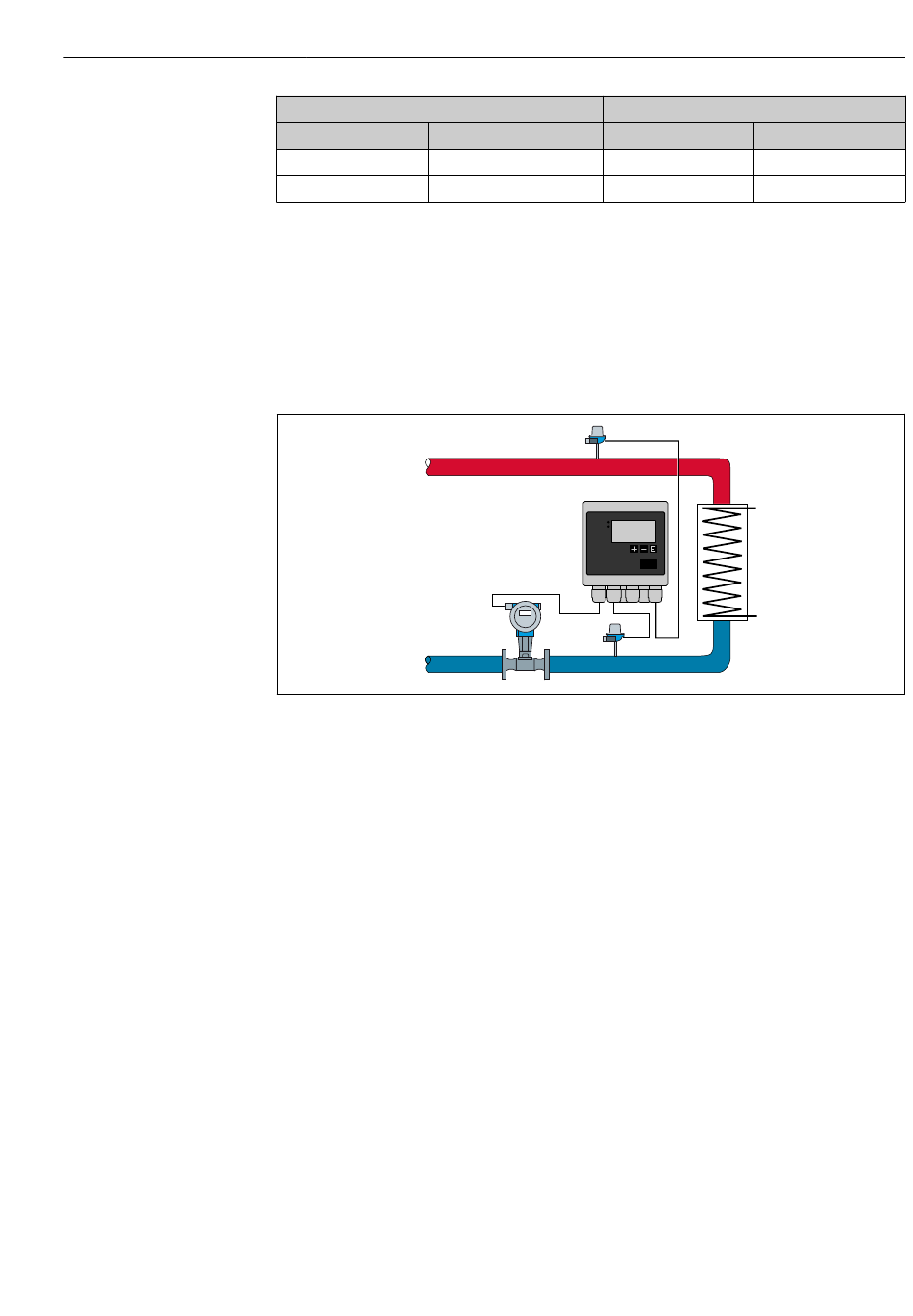

 29 Application comme calculateur d' é nergie calorifique/frigorifique, bidirectionnel
Mesure bidirectionnelle en fonction de la différence de température
Si un circuit de transport de chaleur est utilisé aussi bien pour chauffer que pour refroidir
avec un sens d' é coulement constant, la commutation du mode chaud en mode froid se fait
en fonction d' u ne limite de température (température de commutation) et du signe de la
différence de température(T
Mesure bidirectionnelle en fonction du sens d'écoulement
Si un circuit de transfert de chaleur est utilisé aussi bien pour chauffer que pour refroidir
avec un sens d' é coulement variable, il faut alors que le transmetteur de débit délivre un
signal de direction outre le signal de volume (p. ex. débitmètre électromagnétique et
débitmètre à ultrasons). Pour les transmetteurs sans sortie de signal de direction, il est
possible de mettre à l' é chelle une gamme de mesure de débit avec un début d' é chelle
négatif (p. ex. –100 ... 100 m³/h).
Signaux d'entrée :
Débit, Qv (entrée impulsion ou entrée courant)
Température côté chaud, T chaud (thermorésistance ou entrée courant)
Température côté froid, T froid (thermorésistance ou entrée courant)
Signal du sens d' é coulement (état) (uniquement en mode dépendant du sens d' é coulement)
Température T
[psi]
2 175,566
2 397,329
T
chaud
q
T
froid
- T ). Pour plus de détails, voir →  56.
chaud froid
