Accensione E Spegnimento Vtl E Sensori Di Luce Diurna E Di Presenza - Waldmann Module NET Instructions D'installation

ITA
PE
N
L
DA
DA
DA
PS

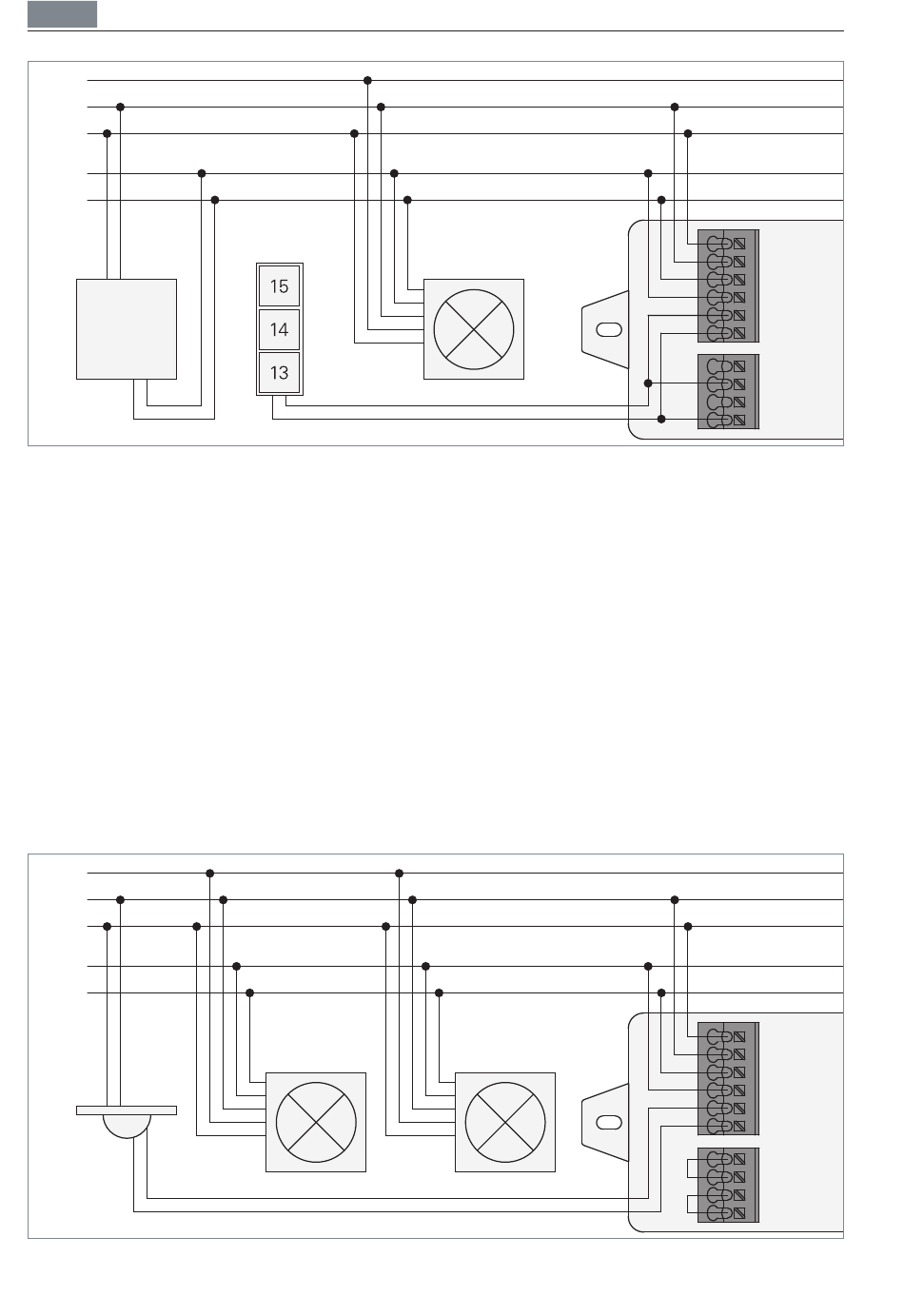

Fig. 9: Schema di collegamento: accensione e spegnimento VTL e funzione boost, alimentazione
esterna di tensione.
6.4

Accensione e spegnimento VTL e sensori di luce diurna e di presenza

In questo caso operativo VTL può essere controllato mediante un sensore esterno DALI
e quindi mediante la luce diurna e la presenza.
Componenti
Sensore DALI
ƒ
Apparecchi d'illuminazione
ƒ
- Con alimentazione interna di tensione: max. 16 ballast elettronici
- Con alimentazione esterna di tensione DALI: max 64 ballast elettronici
Modulo NET
ƒ
Schema di collegamento
PE
N
L
DA
DA
Fig. 10: Schema di collegamento: accensione e spegnimento VTL e sensori di luce diurna e pre-
senza, alimentazione interna di tensione.
48
Casi applicativi
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
