6.2 Mise sous tension/hors tension du VTL et variation de la lumière
Avec ce cas d'application, il est possible de mettre sous tension / hors tension le VTL et
de faire varier l'intensité de la lumière via un variateur rotatif DALI externe. Il est possible
ainsi d'ajuster la luminosité à la situation d'éclairage actuelle.
Composants
Variateur rotatif DALI
ƒ
Luminaires
ƒ
- En cas d'alimentation en tension interne : max. 16 ballasts électroniques
- En cas d'alimentation en tension externe : max. 64 ballasts électroniques
Module NET
ƒ
Schéma de raccordement
PE
N
L
DA
DA

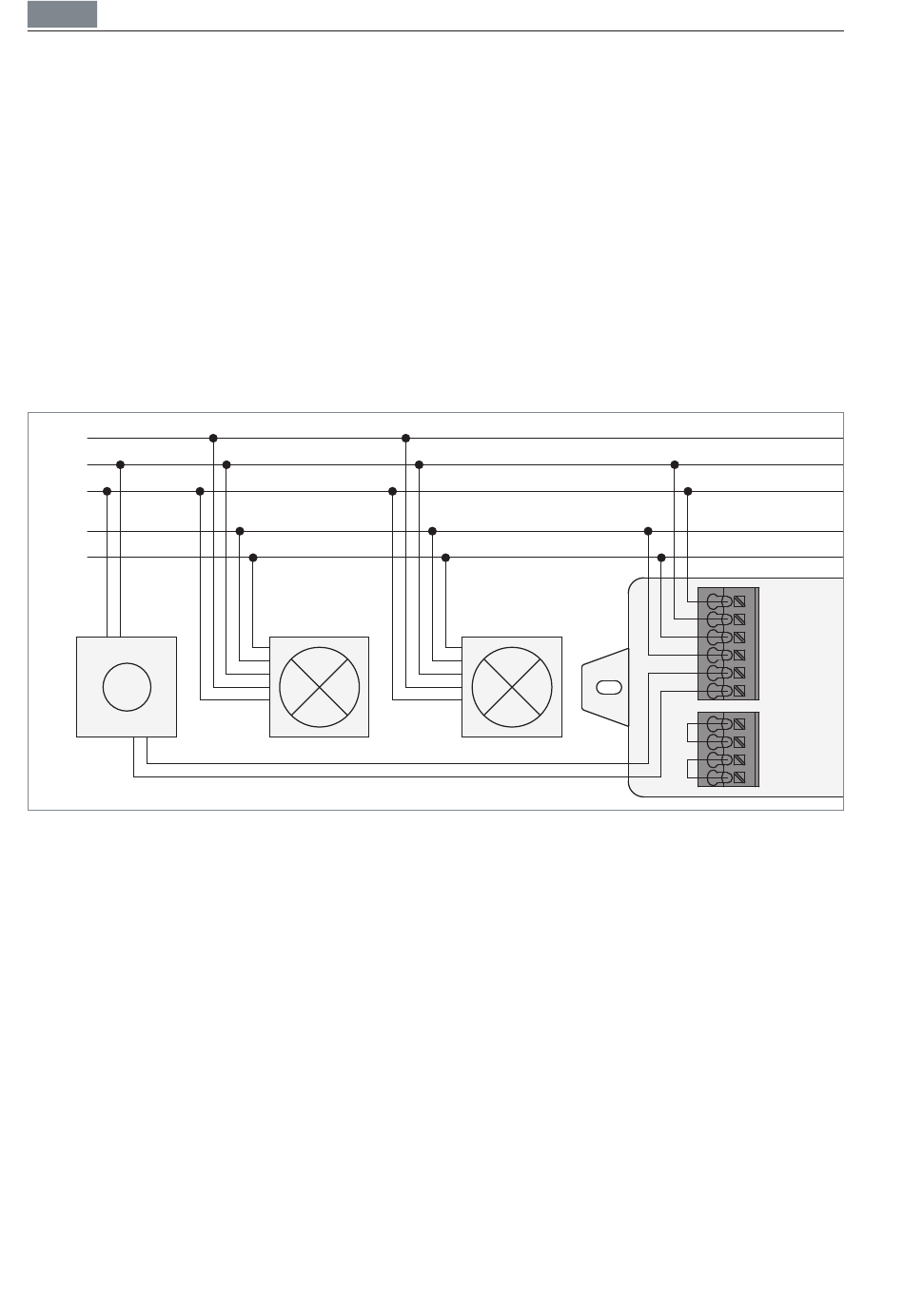

Fig. 7: Schéma de raccordement : mise sous tension/hors tension du VTL et variation de la lumière,
alimentation en tension interne.
34
Cas d'application
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
