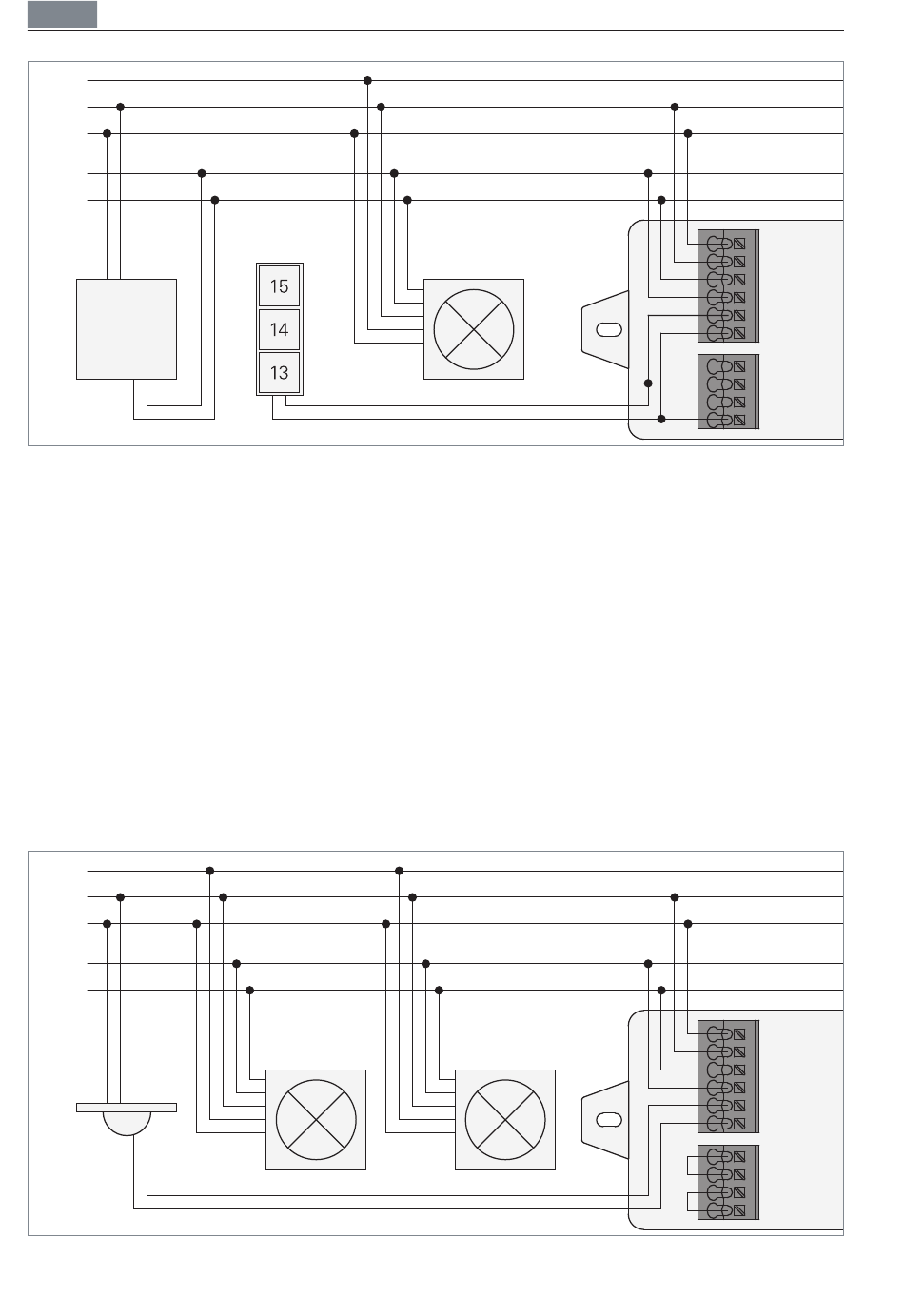

Fig. 9: Anschlussschema: VTL Ein-/Ausschalten und Boost-Funktion, externe Spannungsversorgung.
6.4 VTL Ein-/Ausschalten und Tageslicht- und Präsenzsensorik
Bei diesem Anwendungsfall kann VTL über einen externen DALI-Sensor und somit durch
Tageslicht und Präsenz gesteuert werden.
Komponenten
DALI-Sensor
ƒ
Leuchten
ƒ
- Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG)
- Bei externer DALI-Spannungsversorgung: max. 64 EVG
NET-Modul
ƒ
Anschlussschema
PE
N
L
DA
DA
Fig. 10: Anschlussschema: VTL Ein-/Ausschalten und Tageslicht- und Präsenz-Sensorik, interne
Spannungsversorgung.
12
Anwendungsfälle
