ITA
6.6 Modulo NET con più di 16 ballast elettronici
In questo caso applicativo l'unità di controllo modulo NET può controllare più di 16 bal-
last elettronici venendo modulo NET alimentato mediante alimentazione esterna di ten-
sione DALI.
Componenti
Alimentazione di tensione DALI
ƒ
Apparecchi d'illuminazione (max. 64 ballast elettronici)
ƒ
Modulo NET
ƒ

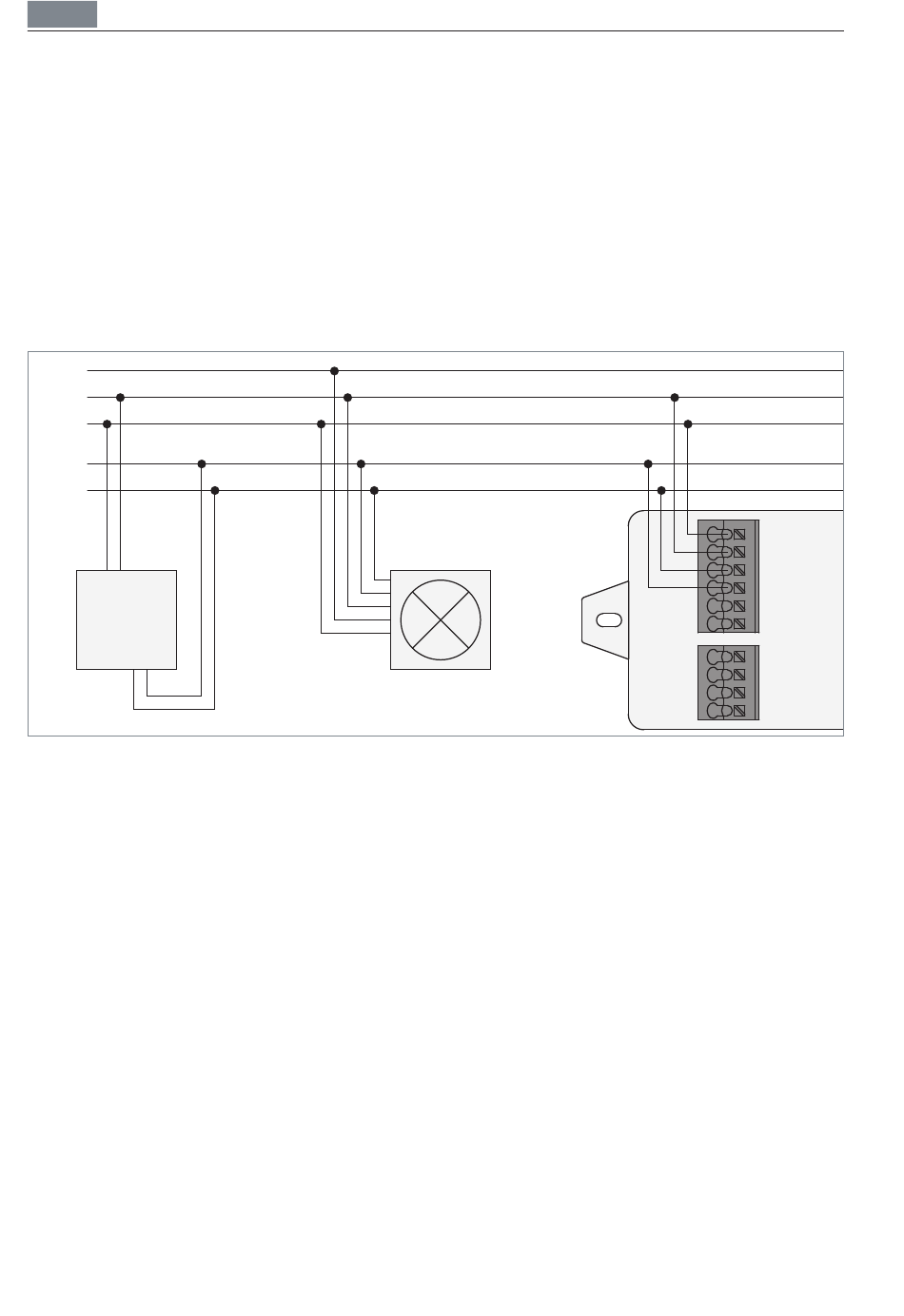

Schema di collegamento
PE
N
L
DA
DA
DA
PS
Fig. 12: Schema di collegamento: Modulo NET con più di 16 ballast elettronici.
50
Casi applicativi
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
