Casi applicativi
Esistono diversi casi operativi e possibili combinazioni dei singoli componenti. In questo
capitolo vengono menzionati e descritti i casi operativi principali.
Accensione e spegnimento VTL
Accensione, spegnimento e dimmerazione VTL
Accensione, spegnimento e boost VTL
Accensione e spegnimento VTL e sensori di luce diurna e di presenza
Modulo NET come utente DALI nella gestione degli edifici
Modulo NET con più di 16 ballast elettronici
6.1
Accensione e spegnimento VTL
In questo caso operativo VTL può essere acceso e spento manualmente mediante un
interruttore di rete esterno.
NOTA: se il sistema viene alimentato di tensione, gli apparecchi d'illuminazione collegati
si avviano con una temperatura di colore calda. Dopo circa 10 secondi il sistema inizia a
simulare l'andamento della giornata e a regolare sugli apparecchi d'illuminazione collegati
la temperatura di colore che corrisponde alla luce naturale dell'ora in questione.
Componenti
Interruttore di rete ON/OFF
Apparecchi d'illuminazione
-
Con alimentazione interna di tensione: max. 16 ballast elettronici
-
Con alimentazione esterna di tensione: max 64 ballast elettronici
Modulo NET
Schema di collegamento
PE
N
L
DA
DA

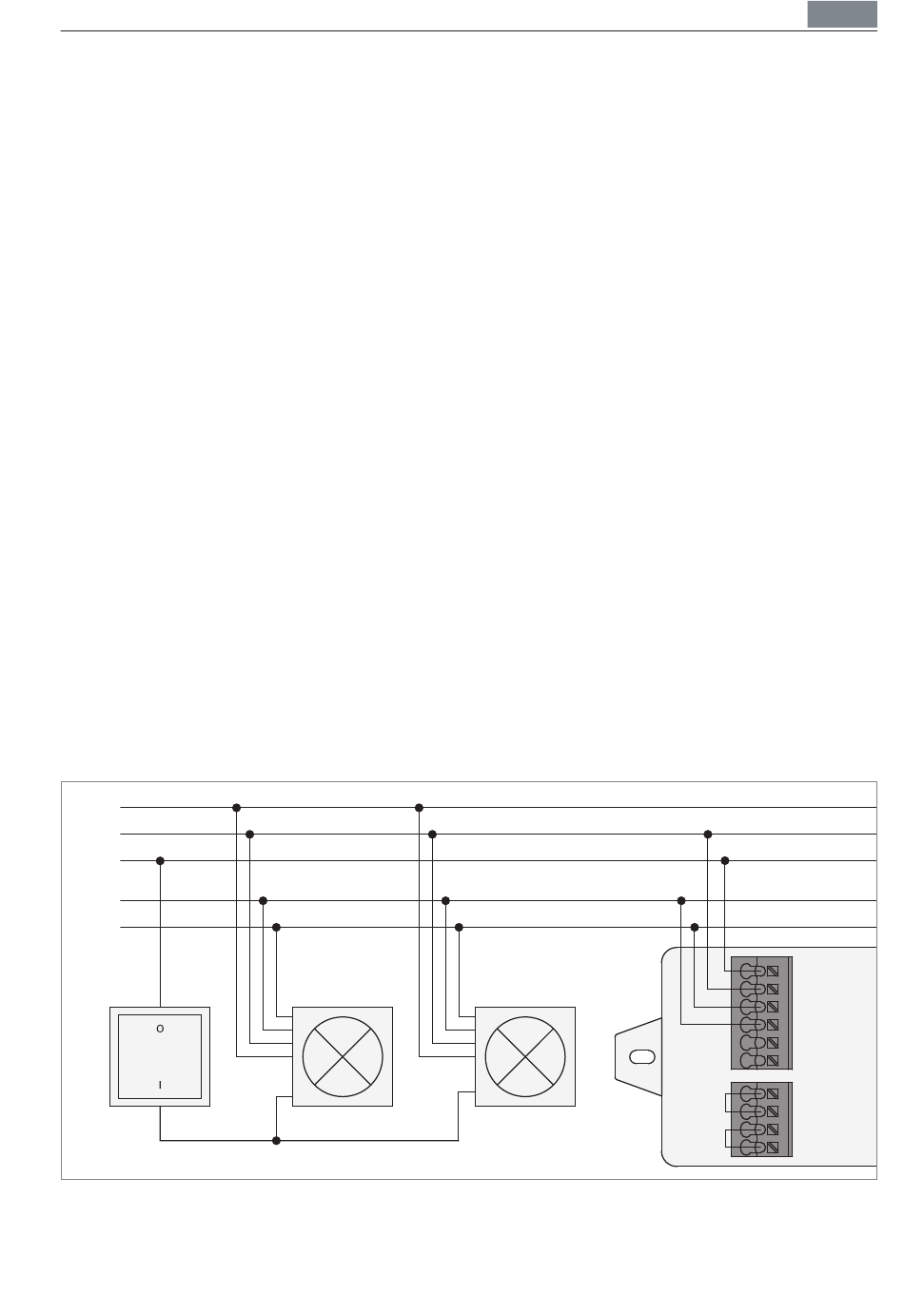

Fig. 6: Schema di collegamento: accensione e spegnimento VTL, alimentazione interna di tensione.
ITA
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS
2
DA PS 3
DA PS
4
