ITA
6.2

Accensione, spegnimento e dimmerazione VTL

In questo caso operativo VTL può essere acceso e spento nonché dimmerato mediante
un dimmer rotante esterno DALI. In questo modo è possibile regolare la luminosità della
situazione di luce corrente.
Componenti
Dimmer rotante DALI
ƒ
Apparecchi d'illuminazione
ƒ
- Con alimentazione interna di tensione: max. 16 ballast elettronici
- Con alimentazione esterna di tensione: max 64 ballast elettronici
Modulo NET
ƒ
Schema di collegamento
PE
N
L
DA
DA

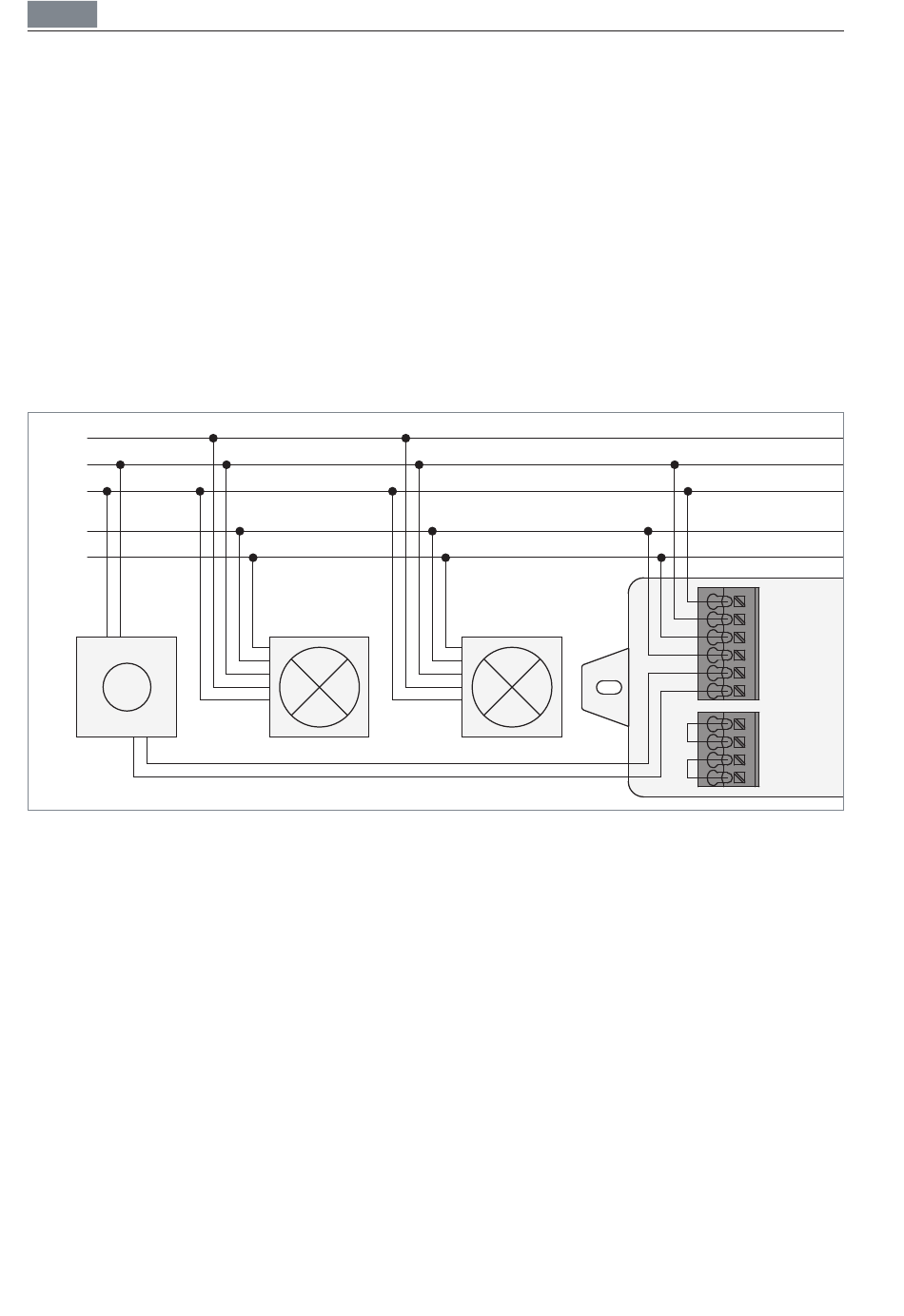

Fig. 7: Schema di collegamento: accensione, spegnimento e dimmerazione VTL, alimentazione
interna di tensione.
46
Casi applicativi
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
