6.6 Module NET avec plus de 16 ballasts électroniques
Avec ce cas d'application, la commande Module NET peut piloter plus de 16 ballasts élec-
troniques, Module NET étant alimenté via l'alimentation en tension externe DALI.
Composants
Alimentation en tension DALI
ƒ
Luminaires (max. 64 ballasts électroniques)
ƒ
Module NET
ƒ

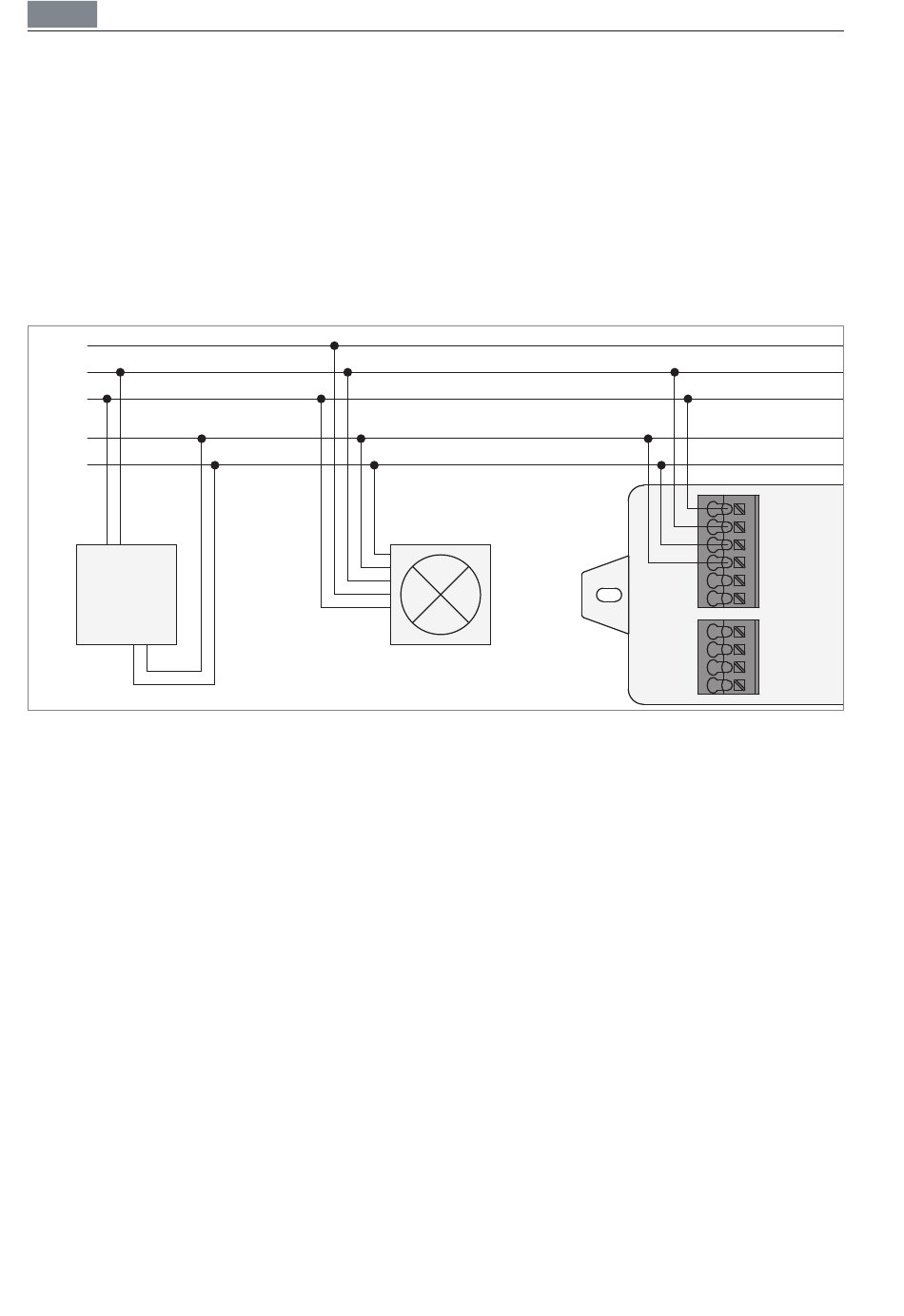

Schéma de raccordement
PE
N
L
DA
DA
DA
PS
Fig. 12: Schéma de raccordement : Module NET avec plus de 16 ballasts électroniques.
38
Cas d'application
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
