Anwendungsfälle
6.5 NET-Modul als DALI-Teilnehmer im Gebäudemanagement
Bei diesem Anwendungsfall wird die Steuerung NET-Modul als vollständiger DALI-Teilneh-
mer (Slave) im Gebäudemanagement (Master) eingesetzt. Somit kann jedes NET-Modul
über DALI adressiert werden.
HINWEIS: Die Szenen 15 und 14 sind bei den NET-Modulen fest belegt für „Boost-Funk-
tion" und „Tagesverlauf" und können nicht verändert werden. Szene 13 ist belegt für
„Aus" , kann aber verändert werden.
Komponenten
Gebäudemanagement, zum Beispiel DALI-Gateway
ƒ
Leuchten
ƒ
- Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG)
je NET-Modul
- Bei externer DALI-Spannungsversorgung: max. 64 EVG je NET-Modul
NET-Modul(e)
ƒ

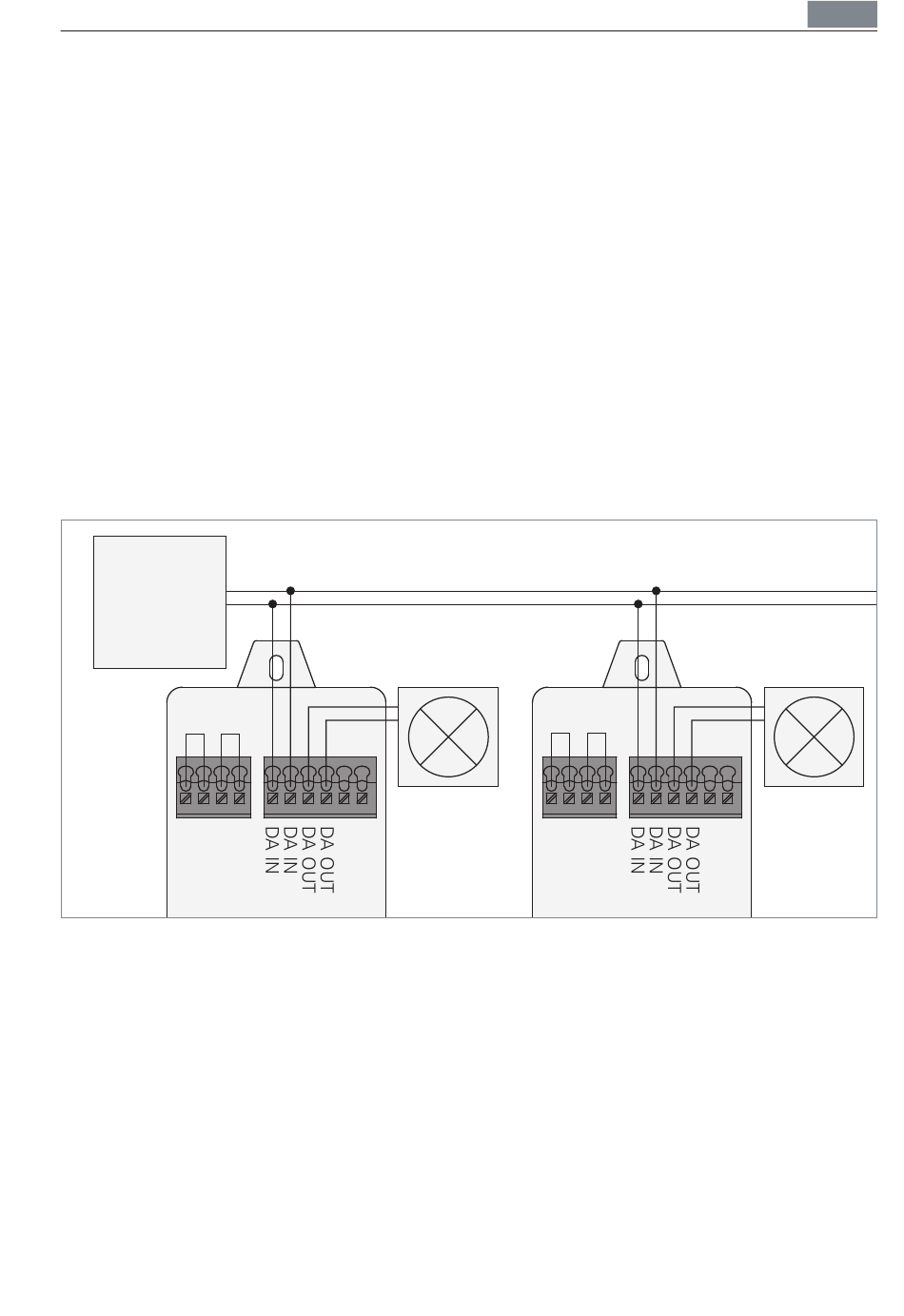

Anschlussschema
PE
DALI-
Gateway
Fig. 11: Anschlussschema: NET als DALI-Teilnehmer im Gebäudemanagement.
